Блок оптических измерений с помощью секстанта и сканирующего телескопа измеряет направления на звезды и позволяет точно ориентировать в инерциальном пространстве систему координат стабилизированной платформы.
Бортовая ЭЦВМ производит расчеты по навигации и управлению и выдает команды на управление полетом корабля.
Пульт управления дает возможность экипажу управлять бортовой ЭЦВМ и осуществляет обмен информацией между экипажем и бортовой ЭЦВМ.
Шаровой индикатор полета визуально отображает пространственную ориентацию и курс корабля и позволяет осуществить визуальный контроль коррекции ошибок ориентация.
Выставка инерциальной
Перед каждым маневром управления траекторией полета производится выставка инерциально стабилизированной платформы.
Выставка платформы осуществляется в 2 этапа – грубая и точная. Грубая выставка производится с использованием в бортовой ЭЦВМ известной ориентации корабля. Штурман с помощью сканирующего телескопа с широким углом обзора последовательно наблюдает 2 звезды. Найдя звезду, ручкой управления оптической системы он совмещает звезду с перекрестьем визирных линий сканирующего телескопа, нажав кнопку посылает сигнал бортовой ЭЦВМ прочитать блоку согласования данных углы звезды.
Так же измеряются углы второй звезды, расположенной на достаточно большом угловом расстоянии от первий. Таким образом определяется ориентация корабля относительно трех измерений. Далее бортовая ЭЦВМ определяет требуемые углы кардана блока инерциальных измерений и маневр, который должен быть произведен. Требуемые углы, посланные в блок инерциальных измерений через блок преобразования данных, подгоняются сервомоторами кардана блока инерциальных измерений в ответ на сигналы ошибок, вырабатываемые на угловых передачах каждой оси кардана.
Чтобы произвести точную выставку блока инерциальных измерений, штурман снова измеряет угловые координаты двух звезд, но в этом случае он пользуется секстантом с 28-кратным усилением и узким углом обзора, обеспечивающим необходимую точность измерений. Когда подается штурманом сигнал, бортовая ЭЦВМ одновременно считывает показания секстанта и углы блока инерциальных измерений, передаваемые блоком преобразования данных; по этим данным определяется направление звезды в координатах блока инерциальных измерений и может быть определена точная ориентация. Зная желаемую ориентацию, бортовая ЭЦВМ определяет ошибки существующей ориентации блока инерциальных измерений и высчитывает необходимое число гиромагнитных импульсов, посылаемых сервомотором кардана, чтобы скомпенсировать ошибки выставки инерциальной платформы.
Управление полетом Apollo цифровым автопилотом
На пассивных участках траектории полета при отсутствии больших действующих на корабль сил задачей ЦАП является управление ориентацией с помощью РСУ.
Стабилизация корабля
Сохранение заданной ориентации – стабилизация корабля – осуществляется ЦАП с помощью управления соленоидными топливными клапанами ЖРД РСУ непосредственно по информации об ошибках ориентации и угловой скорости ориентации. Сигналы ошибок ориентации блока преобразования данных преобразуются из цифровой в аналоговую форму для привода стрелочных указателей ошибок ориентации на шаровом индикаторе полета.
Главным в режиме стабилизации корабля является определение ЦАП угловой скорости ориентации; от точности расчета угловой скорости зависит экономия топлива и способность системы сохранить ошибки ориентации в пределах зоны нечувствительности.
Автоматическое изменение ориентации корабля
ЦАП, управляя маневром ориентации корабля Apollo, использует ту же самую логику, которая применяется на режиме стабилизации, но с дополнением команд по угловой

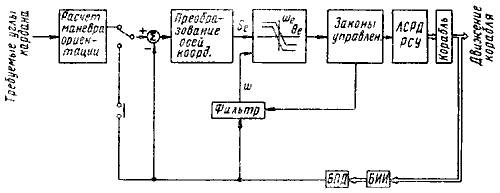

Рис. 32.4. Блок-схема цифрового автопилота, пассивный полет, управление стабилизацией корабля.
Во втором этапе расчета вырабатывается переходная матрица, равная произведению матрицы, соответствующей начальному стабилизированному положению, и трансформирующей матрицы. Это преобразование производится один раз в расчетном цикле.
Управление кораблем Apollo на активном участке траектории полета
ЦАП на активных участках траектории полета вырабатывает команды на управление вектором тяги ат и осуществляет управление ориентацией корабля и вектора тяги в соответствии с вырабатываемыми командами.
Так как вектор тяги ат ориентирован в среднем вблизи продольной оси корабля, управление на активных участках сводится к управлению ориентацией корабля. Непосредственно перед включением ЖРД ЦАП с помощью ЖРД РСУ удерживает ориентацию в пределах узкой зоны нечувствительности. Предварительно ЦАП компенсирует смещение вектора тяги ЖРД, направляя ось тяги через центр тяжести корабля, определяется время зажигания ЖРД, перед зажиганием включаются ЖРД РСУ для осадки топлива в баках. С момента зажигания ЦАП управляет направлением вектора тяги, отклоняя ЖРД на кардане. ЖРД РСУ осадки топлива выключаются, когда ЖРД главной двигательной установки разовьет полную тягу.
В период действия тяги команда по угловой скорости ориентации корабля пропорциональна углу между Vg и ат (или —Vg). ЦАП вырабатывает 3 независимых сигнала ошибок ориентации и управляет тангажом, рысканием и креном корабля, сводя к нулю эти ошибки.
Управление креном осуществляется с помощью ЖРД РСУ. При управлении вектором тяги по тангажу и рысканию должны обеспечиваться стабилизация корабля, малые ошибки по скорости при выключении ЖРД, ограниченные отклонения ориентации корабля, чтобы минимизировать расход топлива и износ муфт сервомотора кардана.

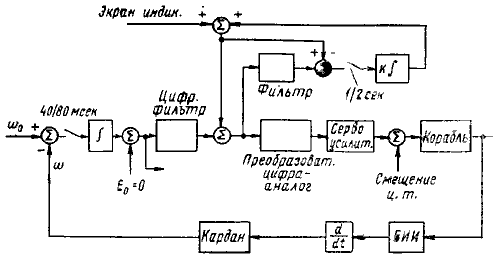

На рис. 32.5 представлена блок-схема одного канала ЦАП. Для простоты считалось, что команда по угловой скорости ?с уже преобразована к координатам, связанным с аппаратом. Роль ЦАП в этом случае заключается в выполнении динамических фильтрующих операций по выбору ошибок ориентации е требуемых для выработки команд сервомотору кардана и осуществления управления по этим командам.
Рис. 32.5. Блок-схема цифрового автопилота, управление кораблем Apollo на активных участках траектории полета
