Программа Pinnacle Liquid Edition обеспечивает выполнение большого количества эффектов и послойных наложений для творческой работы. Программа выводит до 10 слоев видео в реальном времени с такими эффектами, как 2D и 3D, цветокоррекция и кеинг. Возможен DVD-авторинг и создание видеодисков с анимированными кнопками, анимированным фоном на основе 40 готовых шаблонов. Программа, благодаря технологии SmartEdit, позволяет редактировать видео сразу в формате MPEG-2 без последующего длительного пересчета. В комплект поставки входит также и Pinnacle Hollywood FX Plus RT.
Минимальные системные требования программы следующие.
Для редактирования DV и MPEG-2:
• процессор Intel Pentium 4 1,8 ГГц (рекомендуется 3,0 ГГц или dual 2,2
• операционная система Microsoft Windows ХР Professional;
• оперативная память 512 Мбайт RAM (рекомендуется 1 Гбайт);
• графический адаптер AGP 4х 64 Мбайт RAM для эффектов в реальном времени (рекомендуется 128 Мбайт);
• Microsoft DirectX 9;
• звуковая карта;
• OHCI-совместимый интерфейс IEEE-1394;
• жесткий диск с минимальной скоростью передачи данных 10 Мбайт/с.
Резюме
Во введении было кратко рассказано об основных этапах вашей работы, программах и устройствах для создания домашнего цифрового фильма. Более подробно мы рассмотрим эти вопросы далее. Кратко упоминалось о том, что из себя представляет домашний кинотеатр и домашняя видеостудия. Хочу обратить внимание читателя на то, что понятие «домашняя видеостудия» довольно условно. Простейшая домашняя видеостудия может состоять только из видеокамеры и компьютера. Этот минимальный набор, тем не менее, обладает широкими возможностями и позволяет производить оцифровку, сжатие, редактирование видеозаписей, а также вывод готового видеофильма на телеэкран, видеомагнитофон, CD или DVD.
Глава 1
Теория работы с видеоизображениями на ПК
Знание теоретических основ видеомонтажа позволит вам с пониманием подойти к тем практическим примерам, которые будут приведены в этой книге.
Видео аналоговое. Композитный и компонентный видеосигналы
В компьютерных мониторах экран одновременно сканируют три электронных луча, вызывая световые вспышки красного (R), зеленого (G) и синего (В) цветов. Базовые цвета цветовой модели RGB, смешиваясь, дают всю палитру цветовых оттенков (спектр). Глаз же при этом воспринимает не отдельные три луча, а результирующее (суммарное) цветное изображение.
Новый термин
Цветовая модель – метод описания и определения цветов на ПК математическими средствами, включая описание взаимосвязей между цветами. У каждой цветовой модели есть свои преимущества. Наиболее популярными цветовыми моделями являются RGB, CMYK, YUV.
Для передачи цветного изображения через эфир эффективнее кодировать цвет иным образом. В телевидении исходные RGB-видеосигналы перед передачей преобразуют (кодируют) в сигнал яркости (Y) и два цветоразностных сигнала цветности (U и V). Таким образом, исходная цветовая модель RGB (красный, зеленый, синий) при передаче сигнала преобразуется в цветовую модель Y,U,V (яркость и цветность), а при приеме в цветном телевизоре осуществляется обратный процесс: цветовая модель Y,U,V преобразуется в RGB. Телевизионный видеосигнал, который можно представить как композицию (смесь) сигналов Y, U, V (яркость и цветность) и синхроимпульсов называют композитным. Такое решение используется в аналоговых форматах VHS и Video-8. Иначе говоря, в бытовых видеомагнитофонах для простоты декодирования сигналов объем информации ограничивается, что ведет к уменьшению четкости изображения и снижению числа строк до 240.
По мере эволюции видеотехники композитное видео уступило дорогу компонентному видео, в котором все видеокомпоненты (яркость, цветность, синхроимпульсы) представлены как независимые сигналы и передаются по каналам связи
В профессиональной видеотехнике используется аналоговый яркостный и цветоразностный компонентный YUV-сигнал. Все его компоненты (яркость, цветность, синхроимпульсы) независимы и передаются по каналам связи независимо друг от друга. Данный сигнал имеет разрешение до 650 линий и используется в профессиональной видеотехнике форматов Betacam и Betacam SP.
Построенное на вышеописанных идеях аналоговое телевидение имеет следующие недостатки:
• во время передачи видеосигнала возникают различные электромагнитные помехи, ухудшающие изображение;
• запись и копирование аналогового видеосигнала всегда сопровождается частичной потерей качества.
Характеристики цифрового видеосигнала
В связи с этим дальнейшее развитие технологий передачи и обработки видеоизображения пошло по пути использования цифрового видеоизображения. Для цифровых видеокамер был разработан специальный цифровой формат записи на магнитную ленту – DV (Digital Video). Это компонентный формат представления сигнала, который обеспечивает разрешение по горизонтали 500 линий. Оцифровка осуществляется с разрешением 720x576, т. е. каждый кадр содержит 720x576 значений яркости (Y) и по 360x288 значений цветоразностных сигналов (U и V). Благодаря раздельной записи видео и звука формат DV позволяет добавлять звуковое сопровождение после завершения записи или редактирования видео.
Цифровое видео характеризуется четырьмя основными параметрами:
• разрешением (Spatial Resolution);
• частотой кадров (Frame Rate);
• качеством цветопередачи (Color Resolution);
• качеством изображения (Image Quality).
Разрешение

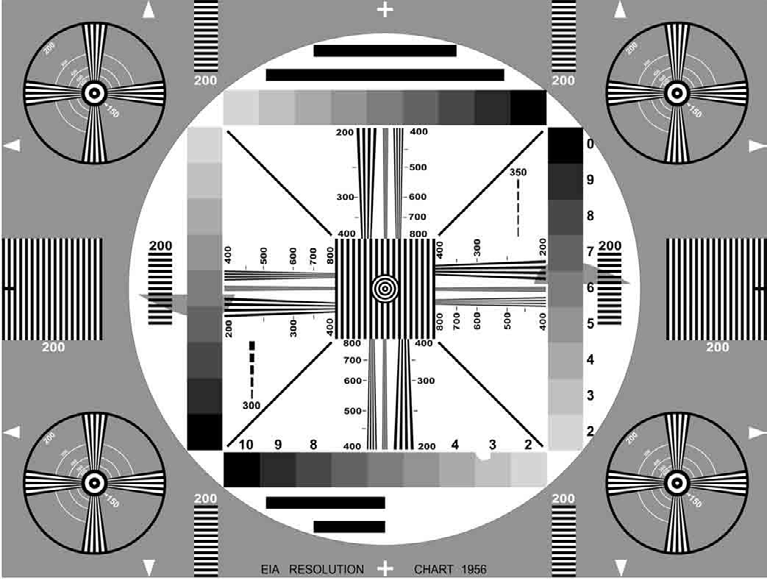

Разрешающую способность видеокамеры принято измерять в TBJ1 (телевизионных линиях). Для понимания того, что есть TBJ1, посмотрите на телевизионную испытательную таблицу – рис. 1.1. Электронный вариант такой таблицы можно скачать по адресу:Цифры, стоящие рядом с линиями, как раз характеризуют разрешающую способность видеокамеры. Так, если на изображении испытательной таблицы, снятой видеокамерой, можно различить линии рядом с цифрой 500, то разрешение такой видеокамеры не хуже 500 TBJ1.
Рис. 1.1. Телевизионная испытательная таблица EIA Resolution Chart
Примечание
Телевизионные испытательные таблицы бывают разные, и они позволяют определять не только разрешение, но и размеры изображения, геометрические искажения, сведение лучей, оценивать яркость, контрастность, баланс белого, правильность передачи цвета изображения и ряд других параметров.
Совет
Как пользоваться такой таблицей в домашних условиях? Наведите видеокамеру на таблицу и произведите ее видеозапись. Для корректности результатов необходим штатив и правильное освещение таблицы дневным светом. Снятое изображение нужно качественно распечатать, например, из программы Acrobat 7 на фотопринтере НР7760 в максимальном разрешении, используя матовую фотобумагу формата А4. Там, где сужающиеся горизонтальные и вертикальные линии на распечатке перестают быть различимыми, находится предел разрешения вашей видеокамеры (смотрите в этих местах маркировку испытательной таблицы в ТВЛ).
