Ствол жестко запрессован в рамку пистолета, кроме того, дополнительно зафиксирован штифтом. На передний конец ствола надета возвратная пружина. Канал ствола включает в себя нарезную часть с четырьмя нарезами и цилиндрический патронник.
Рамка, нижняя часть которой является также основанием рукоятки, служит для соединения всех узлов и деталей пистолета. В передней ее части имеется стойка с цилиндрическим отверстием – гнездом для посадки ствола, в задней – направляющие пазы затвора. В верхней части рамки выполнены окна для спускового крючка и боевой пружины, а также посадочные места для курка
Затвор представляет собой сложную деталь, охватывающую передней частью ствол. Массивный выступ в задней части затвора обеспечивает запирание канала ствола при выстреле. Здесь же имеется соосный со стволом канал, в котором помещается ударник. Нижняя часть запирающего выступа выполняет функцию досылателя. Окно для удаления гильзы или патрона расположено на правой стороне затвора, а сразу за ним – паз с подпружиненным выбрасывателем. Слева находится окно для предохранителя флажкового типа. В задней части имеется глубокий вырез для прохода курка. На наружной поверхности затвора сверху расположены прицельные приспособления (нерегулируемые в базовой версии или регулируемые в некоторых модификациях), а в задней части выполнена насечка для удобства отведения затвора назад.
Ударно-спусковой механизм состоит из спускового крючка, спусковой тяги с рычагом взвода курка, шептала, пластинчатой двухперой боевой пружины и открытого курка.
1. Ствол
2. Рамка
3. Затвор
4. Предохранительная скоба
5. Гнеток и пружина предохранительной скобы
6. Возвратная пружина
7. Спусковой крючок
8. Спусковая тяга
9. Шептало
10. Курок
11. Боевая пружина
12. затворная задержка
13. Предохранитель
14. Ударник
15. Выбрасыватель
16. Корпус магазина
17. Подающая пружина магазина
18. Подаватель магазина
19. Крышка магазина
20. Рукоятка

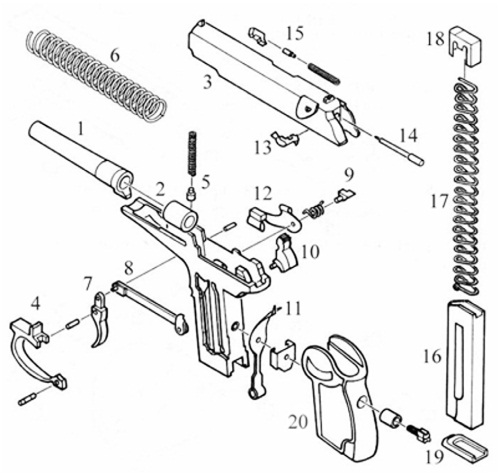

Рис. 50. Основные части пистолета ПМ
Затворная задержка служит для удержания затвора в крайнем заднем положении по израсходовании патронов в магазине, что обеспечивается расположенным в ее передней части специальным уступом. Подъем затворной задержки происходит под действием подавателя магазина, а ее опускание – вручную. Кроме того, выступ в верхней части является отражателем.
Предохранитель пистолета – флажкового типа, в положении «предохранение» блокирует курок , шептало и затвор (осуществляет зацепление затвора и рамки).
Предохранительная скоба закреплена штифтом в передней части основания рукоятки и зафиксирована подпружиненным гнетком в верхней части рамы. В верхней части рукоятки расположен ограничитель хода затвора.
Рукоятка представляет собой пластмассовую деталь, охватывающую нижнюю часть рамки. Ее крепление осуществляется винтом в заднем торце.
Пистолет имеет магазин на восемь патронов с однорядным их расположением и состоит из корпуса, подающей
Для подготовки пистолета к стрельбе необходимо вставить снаряженный патронами магазин в рукоятку до его фиксации защелкой магазина; повернуть флажок предохранителя в боевое положение (вниз), при этом освобождается курок, расцепляются затвор и затворная рама, шептало становится напротив предохранительного взвода; затвор оттянуть назад до предела и отпустить; при этом курок поворачивается и становится напротив боевого взвода, сжав (вернее, согнув) пластину боевой пружины, а подаватель прижимает патрон к загибам горловины магазина, так что фланец гильзы оказывается напротив досылателя.
Затвор под действием возвратной пружины устремляется вперед, возвращаясь в исходное положение. Патрон досылается в патронник, курок становится на боевой взвод, зафиксировавшись подпружиненным шепталом. В крайнем переднем положении зуб выбрасывателя заскакивает в проточку гильзы.
Пистолет готов к стрельбе.
При нажатии на спусковой крючок рычаг взвода под действием спусковой тяги поднимает шептало, расцепляя его с боевым взводом курка. Освободившись, под действием боевой пружины курок разворачивается на своей оси и наносит удар по ударнику, который, в свою очередь, разбивает капсюль патрона.
Происходит выстрел.
Так как затвор не имеет жесткого сцепления со стволом или рамкой, то пороховые газы, воздействуя на дно гильзы, вызывают отдачу затвора. Двигаясь назад, затвор расцепляет своим выступом – разобщителем шептало и рычаг взвода, смещая последний вправо. Курок под действием затвора поворачивается и, заскочив зубом за шептало, становится на боевой взвод. Удерживаемая зацепом выбрасывателя гильза ударяется фланцем об отражатель (выступ затворной задержки) и удаляется через выводное окно.
Затвор ударяется об ограничитель хода и под действием сжатой возвратной пружины двигается вперед. Очередной патрон досылается в патронник, но выстрела не происходит, так как разобщающий выступ рычага взвода находится напротив выема в затворе и не связан с шепталом.
Чтобы произвести следующий выстрел, необходимо сначала отпустить спусковой крючок, при этом под действием правого пера боевой пружины спусковая тяга вернется назад, а рычаг взвода зацепится за выступ шептала.
При наличии патрона в патроннике пистолет позволяет вести стрельбу самовзводом. В этом случае взведение курка осуществляется рычагом взвода, воздействующим на правый выступ курка. При этом рычаг взвода своим верхним концом приподнимает шептало, исключая постановку курка на боевой взвод.
По израсходовании всех патронов в магазине его подаватель приподнимает затворную задержку. Возвращающийся из крайнего заднего положения затвор становится своим выступом на затворную задержку, сигнализируя о необходимости замены магазина. После замены магазина стрелок большим пальцем опускает затворную задержку, при этом затвор досылает в патронник очередной патрон.
Пистолет имеет следующий порядок неполной разборки.
Отжав защелку магазина, извлечь магазин из рукоятки.
Убедиться в отсутствии патрона в патроннике, для чего отвести затвор и, поставив его на затворную задержку, осмотреть патронник.
