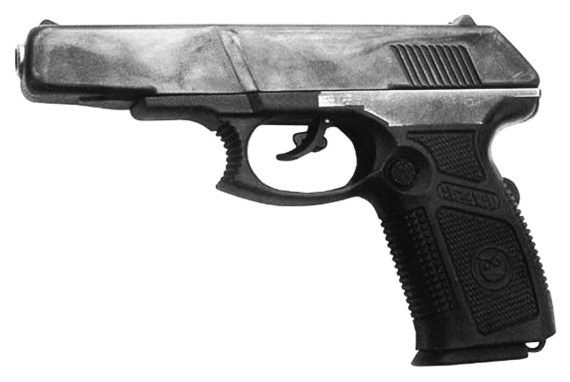

Как у двух описанных ранее «продуктов» программы «Грач» (пистолетов Ярыгина и Грязева-Шипунова) разработка пистолета начиналась с разработки нового боеприпаса.
Для Гюрзы был создан патрон с выступающим стальным сердечником калибра 9х21 мм, получивший официальное наименование СП-10, который обладает повышенным пробивным и останавливающим действием пули и дает возможность поражать противника, защищенного бронежилетом 1-3 классов, а также небронированную технику на значительной для короткоствольного оружия дистанции. Сочетание высокой начальной скорости и оригинальной конструкции пули с наличием плоской площадки на вершине дало отличные показатели пробивного и останавливающего действия.
Основные
Особенности кинематической схемы
Автоматика пистолета основана на принципе использования энергии отдачи при коротком ходе ствола. Запирание осуществляет качающаяся в вертикальной плоскости боевая личинка, шарнирно закрепленная на стволе и входящая в зацепление с затвором, аналогичная применяемой в Вальтере P-38 или в Беретте 92. Однако компоновка СР-1 существенно отличается от других пистолетов, использующих этот принцип запирания. Возвратная пружина размещена не под стволом, как это обычно бывает в таком оружии, а охватывает его, как у пистолетов со свободным затвором (например, пистолета Макарова или Вальтера ПП). Такое расположение пружины при подвижном стволе вызвало необходимость в специальном упоре, которым она фиксируется относительно ствола; заодно своим выступом упор удерживает запирающую личинку. Гюрза является пистолетом с небольшой собственной массой – но под мощный патрон. В связи с этим конструкторами был разработан оригинальный затвор, состоящий из двух основных частей: собственно корпуса затвора и боевой личинки, подпружиненных между собой. При этом боевая личинка имеет возможность продольного перемещения относительно корпуса затвора.
Такое конструктивное решение, кстати, примененное в пистолетах впервые в мире, позволило разнести по времени один сильный удар массивного затвора об ограничитель рамки в крайнем заднем положении (как у большинства современных автоматических пистолетов) на два последовательных удара деталей с меньшими массами. В предложенной схеме удар корпуса затвора по рамке наносится в момент, когда рука стрелка в результате первого удара личинки о выступ рамки начинает двигаться назад и, следовательно, стрелок испытывает меньшую нагрузку на руку. Это позволило уменьшить массу и габариты пистолета, улучшить показатели кучности: при стрельбе с 25 м сериями по 10 выстрелов все пули укладываются в круг радиусом 8 см, а радиус лучшей половины – 2,5 см; на 100 м – соответственно 32 и 18 см. Поэтому и прицельная дальность установлена вдвое больше обычной – 100 м, хотя из личного оружия огонь на таких дальностях ведут редко.
Пистолет имеет самовзводный ударно-спусковой механизм с открытым курком и расположенной в рукоятке боевой пружиной.
Рамка Гюрзы изготовлена из легкого ударопрочного полимера. В нагруженных участках пластик армирован стальными вставками. Предохранительная скоба, выполненная с рамкой за одно целое, имеет форму, способствующую лучшему удержанию пистолета при стрельбе с двух рук. В основании рукоятки может быть смонтировано кольцо для пистолетного ремня.
Рамка и затвор СР-1 имеют обтекаемые обводы, а обычно выступающие элементы, такие как ствольная задержка или кнопка защелки магазина, утоплены в корпусе. Все это облегчает быстрое извлечение оружия из кобуры или из-под одежды.
Неавтоматических предохранителей в конструкции не предусмотрено. Безопасность обеспечивают два автоматических предохранителя в виде клавиш на спусковом крючке (блокирует поворот последнего, аналогично предохранителю пистолета Глок) и на задней поверхности рукоятки, блокирующий курок и выключаемый при охвате рукоятки рукой стрелка. Использование только автоматических предохранителей исключает ситуацию, когда владелец оружия пытается выстрелить, не спустив пистолет
Питание осуществляется из коробчатого магазина с двухрядным расположением восемнадцати патронов. В стенках магазина выполнены отверстия для визуального определения количества патронов. Кнопка защелки магазина располагается в основании предохранительной скобы.
Прицельные приспособления состоят из нерегулируемых мушки и целика и снабжены светлыми вставками.
Для неполной разборки пистолета необходимо извлечь магазин из рукоятки и, отведя затвор в заднее положение, убедиться в отсутствии патрона в патроннике.
Отвести затвор до совпадения зауженной части затвора с осью ствольной задержки. Повернуть флажок ствольной задержки на 90° против часовой стрелки и отделить ее от рамки.
Движением вперед отделить затвор со стволом, личинкой и возвратной пружиной от рамки.
Сжав возвратную пружину, отделить от затвора ствол с пружиной, упором и личинкой, выведя его из кожуха затвора.
Рис. 70. Неполная разборка пистолета Гюрза
Отделить возвратную пружину с упором и личинку от ствола.
Сборка пистолета осуществляется в обратном порядке.
Впечатления эксперта по стрельбе
Судьба этого оружия – как, впрочем, и других образцов программы «Грач» – по-прежнему неясная. Хотя Гюрза уже фактически начала свою службу – в частности, пистолеты приобрели службы охраны президентов России и Белоруссии. И все-таки, хотя уже состоялся приказ о принятии Гюрзы на вооружение, судьбу этого пистолета трудно назвать окончательно решенной.
С практической точки зрения, несмотря на заявленное количество инноваций, Гюрза фактически ведет себя как усовершенствованный ПМ – и это не комплимент. Существуют более удобные и качественные пистолеты по всем показателям, а Гюрза обладает в этом ряду единственным достоинством – это отечественная разработка…
Пистолеты оригинальные и специального назначения
Пистолет для подводной стрельбы СПП-1М
Рис. 71. Пистолет для подводной стрельбы
Пистолет подводный специальный СПП-1 был разработан в ЦНИИ Точного Машиностроения в конце 1960-х годов конструкторами Кравченко и Сазоновым для вооружения боевых пловцов ВМФ СССР.
Основные тактико-технические характеристики:
Особенности устройства
Так как обычные пули в воде теряют эффективность уже на самых малых дальностях (менее 1 метра), для подводного оружия были разработаны специальные боеприпасы, стреляющие иглообразными пулями большого удлинения. Стабилизация пули в воде осуществляется гидродинамически, за счет кавитационной полости, генерируемой небольшой плоской площадкой на переднем заостренном конце пули. В воздушной среде пуля никак не стабилизируется, так как для пуль большого удлинения стабилизация вращением неэффективна и стволы пистолета СПП-1 гладкие, без нарезов.
