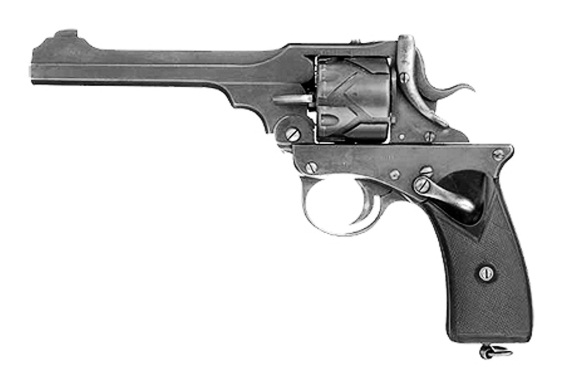

В историю оружия автоматический револьвер Webley-Fosbery вошел благодаря оригинальности конструкции. Он использует револьверную схему питания патронами из вращающегося барабана с одновременной экстракцией стреляных гильз при «переламывании» ствола с барабаном вниз.
Верхняя часть рамки оружия выполнена отдельно от нижней и имеет возможность отходить назад под действием отдачи, сжимая возвратную пружину. Нижняя часть рамки состоит из направляющих для верхней части, спусковой скобы и рукоятки оружия. Курок расположен на верхней, подвижной части рамки.
Ударно-спусковой механизм двойного действия; первый выстрел из револьвера можно производить как самовзводом, так и взведя курок вручную. При последующих выстрелах откат верхней части рамки вызывает автоматическое
Как ни удивительно, у этой конструкции оказались и современные потомки.
Автоматический револьвер Mateba Model 6 Unica (Италия)
Рис. 109. Автоматический револьвер Mateba Model 6 Unica
Основные тактико-технические характеристики:
Автоматический револьвер Mateba Model 6 Unica был сконструирован итальянцем Эмилио Гизони (Emilio Ghizoni). В основу конструкции револьверов Mateba Model 6 Unica положена модифицированная система автоматического револьвера Webley-Fosbery (см. ранее), при этом новый револьвер унаследовал все концептуальные недостатки и немногочисленные достоинства английского прототипа, успешно забытого за 70 лет до появления револьвера Mateba. К числу достоинств относится уменьшенная отдача по сравнению с обычными револьверами того же калибра и массы (что особо существенно для мощных калибров). Недостатки же включают повышенную чувствительность к загрязнению, чувствительность к энергетике патронов (обычный револьвер без проблем будет стрелять более слабыми патронами, тогда как револьвер Mateba будет давать сбои при перезарядке из-за недостаточности энергии отдачи). Добавьте сюда чувствительность к хвату оружия (при слабом хвате будут проблемы с перезарядкой) и высокую цену, и станет понятно, почему револьверы Mateba Model 6 Unica являются скорее экзотикой, нежели действительно практичным оружием.
Однако итальянская компании Macchine Termo Balistiche (нынешнее название Mateba Srl) с конца 1980-х годов выпускает ограниченными сериями револьверы трех калибров со сменными стволами разной длины, отличающиеся размерами рамки и барабанов, а также револьверные карабины, оснащенные несменными стволами длиной 45 см и прикладом.
Конструктивно Mateba Model 6 Unica очень близок к английскому прототипу: используется револьверная схема питания с откидным вбок (влево и вверх) барабаном, вмещающим 6 патронов. Для автоматической перезарядки оружия (поворот барабана и взведение курка) используется энергия отката (под действием отдачи) верхней части рамки оружия, на которой смонтированы ствол и барабан, относительно нижней части рамки (на которой расположены рукоятка и спусковой механизм). Ударно-спусковой механизм курковый, двойного действия (самовзводный). Прицельные приспособления регулируемые, при этом целик выполнен на рамке неподвижным, а при пристрелке регулируется положение мушки, что связано с возможностью иметь несколько сменных стволов разной длины для одного оружия.
Что интересно – ствол расположен в рамке напротив нижней (!) каморы барабана, что позволяет уменьшить плечо отдачи и подброс оружия при стрельбе.
Технически совершенно решена проблема «смены калибра»: стволы быстросменные, вворачиваются в рамку на резьбе при помощи специального ключа и заключены в отдельный кожух.
Револьвер Armi Chiappa Rhino (Италия)
Рис. 110.
Основные тактико-технические характеристики:
Револьвер Rhino (Носорог) выпускается итальянской компанией Armi Chiappa с конца 2009 года. Конструкция этого необычного револьвера разработана итальянцами Антонио Кудаццо (Antonio Cudazzo) и Эмилио Гизони (Emilio Ghisoni), ранее создавшим линейку револьверов Mateba Unica (см. выше).
Компоновка и конструктивные особенности револьвера Rhino ориентированы на решение двух основных задач – сделать оружие как можно более компактным (т.е. пригодным для скрытого ношения в качестве оружия самообороны), а также упростить скоростную прицельную стрельбу за счет уменьшения подброса ствола отдачей от выстрелов.
Именно для решения последней задачи констукторы использовали ход, уже применявшийся в револьвере Mateba Unica – с размещением ствола напротив нижней каморы барабана. Таким образом они получили компоновку, при которой отдача оружия направлена практически прямо в ладонь стрелка, удерживающую оружие. Для уменьшения массы оружия его рамка выполнена из алюминиевого сплава.
Помимо нетрадиционной компоновки револьвер Rhino также имеет достаточно сложный УСМ и не совсем обычное размещение защелки барабана. Для перезарядки барабан откидывается на кронштейне влево, после чего стреляные гильзы могут быть извлечены из камор нажатием на шток экстрактора, проходящий через ось барабана. Ударно-спусковой механизм двойного действия, со скрытым курком, расположенным в нижней части рамки, позади нижней каморы барабана.
Для обеспечения возможности стрельбы с предварительным взведением курка в верхней части рамки выполнен так называемый «фальш-курок» – взводитель, связанный со скрытым курком специальным толкателем. Для предварительного взведения курка стрелок должен нажать на спицу «фальш-курка» назад и вниз, аналогично взведению курка на обычном револьвере.
В варианте для скрытого ношения револьвер Rhino имеет нерегулируемые прицельные приспособления.
Часть 4.
Револьверы отечественного производства
Револьвер в русской армии
История револьвера в России начинается с 1860-х годов. Только что окончившаяся Крымская война (1854-1855) выявила отсталость вооруженных сил Российской империи в том числе и в личном оружии.
Это касалось как длинноствольного оружия, так и личного короткоствольного оружия офицеров. В 1859 году военный министр возбудил вопрос о замене в кавалерии дульнозарядных пистолетов нарезными револьверами.
Испытанию подверглись модели наиболее авторитетных на тот момент производителей: Лефоше, Кольта, Адамса, Флобера, Лепажа, Гулье-Бланшара, Пидо-Кордье, Ремингтона, Стера, Гольтякова, Лилиенфельда, Горюнова, Чагина.
Первыми револьверы получил Отдельный корпус жандармов – уже в 1860 году для него в Бельгии и Франции заказали шпилечные револьверы Лефоше.
Вопрос с принятием револьверов для армии и флота несколько затянулся – и только в 1869 году Российский флот на вооружение принял 11,5-мм револьвер Галана под именем «4 1/2– линейный револьвер Галяна».
Этот выбор был взвешенным и обоснованным – француз Шарль Франсуа Галан был тогда известен как один из лучших конструкторов револьверов. Револьверы заказывались фабрике Галана в Льеже (Бельгия). Однако галановский патрон центрального боя был, по мнению историков, «слабой силы». И не удивительно, что вскоре в армии и на флоте «Галян» сменила более удачная система «Смит-Вессон» под более мощный патрон.
