Много значит для работы котла, какое в нем сжигается топливо.
Раньше топливом для судовых котлов служили каменный уголь и дрова.
При сгорании угля образуются горячие газы, которые через огневую коробку проникают в дымогарные трубки. Но не вся энергия, заключенная в угле, переходит в энергию пара.
Дело в том, что уголь сгорает не полностью, — какая-то часть его вылетает в дымовую трубу. Потому она и дымит! Много теплоты уносят в дымовую трубу продукты горения угля.
Нужно рассказать еще и о том, что даже после того, как пар поработал во всех трех цилиндрах машины, его «приключения» не заканчиваются. Когда-то пар на судах выпускали прямо в воздух. Из машины
Конечно, на пути от котла до конденсатора какие-то потери пара будут. И каждый раз в конденсатор поступает воды меньше, чем подано в котел. Ну, на этот случай на пароходе всегда имеется запас пресной воды для добавки в котел. Такой запас хранится в особых цистернах.
А если выпускать пар в воздух, то воды не напасешься. Тут понадобится такой запас, что и полпарохода для него будет мало. Тогда не пароход, а какой-то водовоз получится. Где тут думать о грузах! Впору только воду возить.
Вы можете спросить: а зачем возить воду, когда вокруг парохода целое море? Качай себе воду в котел из-за борта, а пар выбрасывай в воздух.
Но этого делать нельзя, — так только беды пароходу наделаешь.
Когда морская вода станет превращаться в пар, на стенках котла будет оседать соль — накипь. Эта накипь постепенно образует вторую стенку котла. Получится как бы подкладка внутри стального котла. Стальная стенка, огражденная от воды накипью, будет перегреваться до температуры в топке. От такого жара у стальной стенки уменьшается прочность. Она может растянуться и лопнуть, и вода хлынет в горящую топку. При этом мгновенно получится столько пара, что ему нипочем любые прочные стенки. Как снаряд, разорвется котел, разнесет вдребезги палубу. От такого взрыва может не уцелеть и весь пароход. Поэтому никто не качает воду в котел из-за борта, а возят с собой пресную воду, да еще и конденсатор применяют. На судах дальнего плавания имеется особый аппарат — опреснитель, превращающий соленую воду в пресную, для питания котлов и мытья людей.
Современные судовые котлы приспособлены для работы не на угле, а на нефти, — вернее, на мазуте, который представляет собой остатки ее после переработки.
Для сжигания мазута в топке его распыляют особым прибором — форсункой. Форсунка распыляет подводимый по трубе мазут и выбрасывает его из сопла. Пламя горящего мазута похоже на метелку, а температура достигает 1600°. При таком пламени получается меньше несгоревшего топлива, сажи и искр, чем при угольном отоплении. Да и температура пламени намного выше, чем при сгорании угля; значит, и размеры топки можно делать меньше.
На вахте у котлов уже не стоят покрытые потом и угольной пылью кочегары, которые изнемогали когда-то от страшной жары, орудуя в топках «ломиками» и «шуровиками» весом в 20–30 килограммов. За одну вахту иногда приходилось каждому забрасывать в топку по две — три тонны угля. На смену кочегарам пришли котельные машинисты.
В отделении, где стоят котлы с мазутным отоплением, нет ни страшной жары, ни угольной пыли. Здесь от котельного машиниста не требуется большой физической силы. На каждом котле много клапанов, кранов и приборов. Котельный машинист только следит за показаниями приборов и, сообразуясь с ними, налаживает работу котла. Часто у котла бывают автоматические приборы. Тогда автоматы делают за человека все: подают в строгом соотношении воду, мазут, воздух и точно регулируют давление пара.

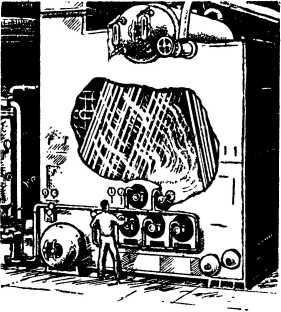

Водотрубный котел с нефтяным
Двигатель и движитель
Перейдем теперь в машинное отделение парохода.
Цилиндры машины покоятся на массивных колоннах, скрепленных с фундаментной рамой. Сквозь днище цилиндров проходят длинные штоки. На верхнюю часть каждого штока насаживается поршень. А нижняя часть штока заканчивается поперечиной с ползуном. Ползун скользит вверх и вниз по шлифованным поверхностям параллелей, укрепленных на колонне машины. Параллели поршня предохраняют шток от искривления.
Поперечина соединена с следующей тягой, которую называют шатуном.
Шатун устроен так, что его верхняя часть ходит вверх и вниз вместе с ползуном и штоком, а нижняя часть вращает, словно нога велосипедную педаль, одно из колен коленчатого вала машины.
Таким образом, прямолинейно-возвратное движение поршня в цилиндре преобразуется во вращательное движение коленчатого вала. Вращение коленчатого вала при помощи особого передаточного механизма — эксцентрика — производит попеременный впуск пара то в верхнюю, то в нижнюю полость каждого цилиндра через специальную золотниковую коробку, расположенную рядом с цилиндром.
Золотники открывают окна то в верхней, то в нижней полости цилиндра, впуская туда пар. Пар от котла подводится по трубе через золотниковые коробки в цилиндр высокого давления, затем последовательно в цилиндры среднего и низкого давления, а из цилиндра низкого давления он уже отводится в конденсатор. Коленчатый вал машины соединен с гребным валом, выходящим из кормовой части судна наружу.

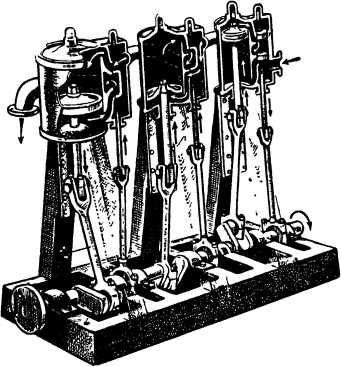

Схема паровой машины с тройным расширением пара.
У первых пароходов гребных винтов еще не было. Были гребные колеса. Колеса удобны на реке, где мелко и нет больших волн. И сейчас еще существуют речные пароходы с колесами. На море с гребными колесами — просто беда, особенно когда разгуляются волны. Вот пароход кренится на правый борт. Колесо этого борта глубоко зарывается в воду, а левое обнажается. В этот момент работа левого колеса бесполезна. Оно хлопает лопастями в воздухе, а пользы для парохода никакой нет. Перевалится пароход на левый борт, правое колесо вращается впустую. А если так, то и машина работает неравномерно. Одно колесо перенапрягается, другое действует вхолостую. От такой работы части машин быстро изнашивались, выходили из строя, а лопасти колес ломались.
Так было до тех пор, пока на пароходе не установили винт. Полезное действие винта было известно еще в глубокой древности. В те времена его использовали для выкачивания воды. Рассказывают, что еще в 1630 году из Китая в Европу привезли модель винта, предназначенного для движения судна. Но в эпоху парусного флота еще не было машин, которые могли бы вращать такой винт.
Пароход «Саванна» США. 1819 г.
И только с появлением механического двигателя начали создавать и применять все более удачные конструкции гребных винтов. Очень интересный винт предложил чешский изобретатель Йосеф Рессель в 1827 году. Его винт в США и Австрии признали вполне пригодным для движения парохода. За создание гребного винта Ресселю даже поставили памятник в Вене и Нью-Йорке.
