Чугун
Мы уже говорили о том, что вряд ли в первых домнах железо всегда проплавлялось, его извлекали из печи в виде грязноватого кома. Однако к середине V века до н. э. (времена Перикла) греки уже научились плавить железо и даже выливали его из печи в изложницы. В античной Греции чугун уже был известен, но из-за своей хрупкости использовался он ограниченно и значительной роли в экономике не играл. В дело шло преимущественно сварочное железо.
С падением Римской империи упала и температура в печах и, по-видимому, в Западной Европе чугун не делали вплоть до XIII века. Однако после изобретения пороха положение изменилось. Правда, вначале стволы пушек ковали из сварочного железа и стягивали железными обручами подобно бочкам. Но росло умение, росли и объемы печей. Пушки начали отливать. Первые литые стволы рвались почти так же часто, как и стволы из кованых плит. Но литье
Было время, когда отливки получали непосредственно из домны. Сейчас это не практикуется. Отчасти потому, что доменные печи стали намного больше, и разливать из них чугун в малые формочки было нерационально, а отчасти потому, что такой чугун обычно тверд, хрупок и непрочен. Сейчас почти весь чугун первоначально отливается в чушки. Часть этих чушек перерабатывается в сталь, часть переплавляется, при этом состав чугуна регулируют, чтобы получить нужные свойства. В настоящее время ценой небольших ухищрений можно получить достаточно вязкий чугун с довольно хорошей прочностью на разрыв. Ну а поскольку детали сложной формы, например, блоки цилиндров автомобильных двигателей) обычно дешевле получать путем отливки чугуна, чем штамповкой стали, то до сих пор ведутся работы по улучшению свойств чугуна.
В Англии железо вначале получали из руды с помощью древесного угля. Но в первой половине XVIII века взамен древесного угля, ресурсы которого постепенно скудели, научились использовать кокс. В Англии переход на кокс был практически завершен примерно к 1780 году, в континентальной Европе это произошло позже.
К концу XVIII века англичане могли сравнительно легко делать большие отливки, длиною до 20 м, и транспортировать их по воде. По современным меркам у этих отливок была довольно низкая прочность на растяжение, поэтому их можно было применять в конструкциях, работающих главным образом на сжатие. Например, в мостах. Здесь из чугуна можно было делать арки, подобные каменным. Каменные арки выкладывали из клинчатых камней, каждый такой камень нужно было вырезать из камня-заготовки, на что затрачивалось много ручного труда. Первые чугунные мосты делали из такой же формы литых полых элементов, которые подгонялись один к другому, как и в каменной кладке.
Знаменитый Железный мост, переброшенный через реку Северн у Колбрука в 1779 году, был как раз примерно такого типа. Это было первое большое железное сооружение. Его пролет несколько больше 30, общая длина 60, а высота 15 м. На него ушло 378,5 т чугуна, строили его три месяца. Стоил мост 6000 фунтов стерлингов и даже по ценам 1799 года был намного дешевле такого же моста из любого другого материала.
Железный мост получился удачным, но вместе с ним возникли и новые проблемы. Арочный мост, как и любая арка, давит на опору с силой, направленной наружу. В готических соборах эта сила компенсировалась контрфорсами, в мостах - кладкой и земляной насыпью. Нам как-то не приходит в голову, что чугун можно назвать легким материалом; а между тем в сравнении с камнем, который использовался для мостов до него, так оно и оказалось (с учетом прочности). В результате арка Железного моста обнаружила - по-видимому, впервые в истории техники - недостаток, противоположный обычным особенностям каменных арок и куполов: она оказалась слишком легкой, чтобы противостоять давлению земляных насыпей, которые, стремясь сползти в реку, давили на чугунную арку. Поэтому обычные насыпи пришлось заменить чугунными вспомогательными арками. Наверное, здесь инженеры впервые почувствовали, к чему приводит попытка залить новое вино в старые бутыли.
(обратно)
Пудлинговое железо
После того как в доменных печах с механическим поддувом начали применять кокс, чугун стал сравнительно дешевым. Получали его теперь вполне достаточно. Но использование чугуна в таком виде ограничивалось его хрупкостью и низкой прочностью на разрыв. Для большинства изделий
По-видимому, пудлингование (по крайней мере в его практических формах) было изобретено Генри Кортом (1740-1800), который запатентовал этот процесс в 1784 году. Корт сконструировал работающую на каменном угле пламенную печь. В мелкую ванну пудлинговой печи заваливали чугун, который, расплавляясь, окислялся кислородом газовой среды печи до образования двойного силиката. Последний стекал под слой шлака, оставшегося от предыдущей плавки, и окалины, специально заброшенной в печь. Для увеличения поверхности соприкосновения металла со шлаком прибегали к перемешиванию (пудлингованию) ванны длинной железной клюшкой, по форме несколько напоминающей мотыгу.
При перемешивании окись железа, содержащаяся в шлаке и окалине, реагировала с углеродом чугуна и образовывался угарный газ, который выходил на поверхность в виде пузырей. Выход газа сопровождался “кипением” металла, при этом из печи удалялась большая часть шлаков. С удалением углерода температура плавления железа увеличивалась, а поскольку температура печи оставалась около 1400° C, железо начинало “успокаиваться” и затвердевало. Из полученного таким образом железа “накатывали” крицы весом около 50 кг каждая. Затем крицы одну за другой извлекали из печи. И хотя пудлингование было очень тяжелой работой, оно позволяло одному человеку выплавить около тонны железа в день, то есть производительность труда при этом процессе была в 10-20 раз выше, чем при производстве сварочного железа. В то же время новый процесс требовал и опыта, и навыков. Так что после наполеоновских войн английские металлурги долго еще зарабатывали на этом в европейских странах.
Вслед за пудлингованием нагретое железо пропускали через валки. За несколько проходов здесь получались плиты или прутки. В процессе прокатки горячая поверхность железа окислялась. Когда железо остывало, окалина отслаивалась, и ее отправляли обратно в печь. Таким образом, химически весь процесс был эквивалентен процессу получения сварочного железа в старые времена, но он был значительно более производительным. В наше время пудлингование практически не применяется, так как даже механизированная пудлинговая печь может дать до сотни тонн металла в день, а производительность бессемеровского конвертера, в котором воздух продувается через расплавленное железо, может доходить до 800 т стали в день. Да и спрос на железо сейчас невелик, потому что сталь и дешевле, и прочнее его.
Решение многих технических проблем зависит от того, какую прочность и вязкость материала можно получить при заданных затратах. Всю промышленную революцию в целом следует рассматривать и оценивать на фоне постепенно падавших цен на железо и малоуглеродистую сталь. Этот процесс очень ярко иллюстрируется историей железных дорог.
Железные дороги начинались с деревянных шахтных рельсовых путей, которые укладывались для того, чтобы облегчить перемещение вагонеток на конной тяге. К концу XVIII века такие деревянные рельсы стали заменять чугунными, более долговечными и с меньшим трением качения для колес. Чугунные рельсы позволили одной лошади тянуть по горизонтальному пути 4-5 груженых вагонеток. Для перевозки породы это считалось вполне удовлетворительным, и, может быть, вскоре дальнейших улучшении и не потребовалось бы, если бы в период наполеоновских войн резко не поднялись цены на корм для лошадей. Пришлось задуматься об использовании для привода вагонеток добываемого в тех же шахтах угля. На шахтах к тому времени уже интенсивно использовались паровые машины для откачки и для привода лебедок, но эти слишком громоздкие и тяжелые (по отношению к их мощности) стационарные машины низкого давления (0,2 ат) для транспортных целей совсем не годились.

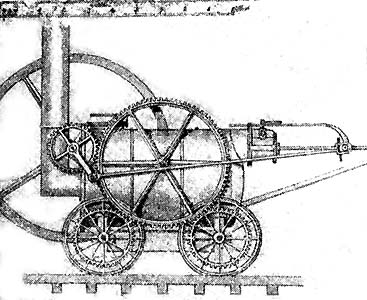

Изобретателем локомотива повышенного давления был Ричард Тревитик (1771-1833), гений, умерший в бедности. Стефенсоны в отличие от него оба жили и скончались в почете и богатстве. Первый локомотив с повышенным давлением (3,5 ат) Тревитик построил в 1804 году, второй - в 1805 году (рис. 55). Обе машины были удачными, но обе оказались заброшенными. Корень зла был один - рельсы.
Рис. 55. Локомотив Тревитика (1805 год).
