Система снайперского оружия М24 представляет собой 7,62-мм винтовку с продольноскользящим затвором и шестизарядным магазином (один патрон в патроннике, пять патронов в магазине). Она может использоваться как с оптическим прицелом М3А, так и с механическими прицельными приспособлениями. Снайпер обязан знать состав системы снайперского оружия М24 и порядок ее использования (рис. 2-1). Для проведения текущего обслуживания и ремонта, в состав системы входит комплект запасных частей, инструментов и принадлежностей (ЗИП) (рис. 2-2).

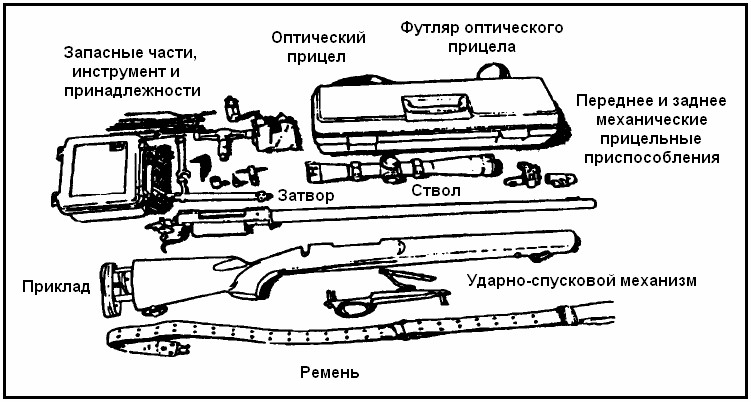

Рис. 2-1.

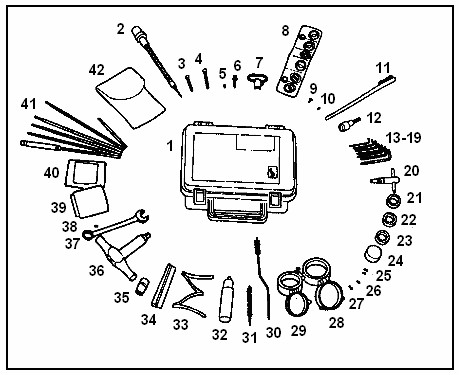

Рис. 2-2. Запасные части, инструмент и принадлежности.
1. Коробка для ЗИП
2. Ударник в сборе
3. Передний винт крепления ударно спускового механизма
4. Задний винт крепления ударно-спускового механизма
5. Винт крепления базы переднего механического прицельного приспособления
6. Крепежный винт антабки
7. Запасная антабка для ремня
8. Набор прицельных вставок для переднего механического прицельного приспособления
9. Винт крепления базы заднего механического прицельного приспособления
10. Регулировочный винт усилия нажатия спускового крючка
11. Небольшая щетка для чистки
12. Ударная насадка на 5/32 дюйма под торцовый ключ на 3/8 дюйма
13. Торцовый ключ под внутренний шестигранник, 0,05 дюйма
14. Торцовый ключ под внутренний шестигранник, 1/16 дюйма
15. Торцовый ключ под внутренний шестигранник, 5/64 дюйма
16. Торцовый ключ под внутренний шестигранник, 3/32 дюйма
17. Торцовый ключ под внутренний шестигранник, 7/64 дюйма кронштейна заднего механического прицельного приспособления
18. Торцовый ключ под внутренний шестигранник, 1/8 дюйма
19. Торцовый ключ под внутренний шестигранник, 5/32 дюйма винтовки
20. Т-образный комбинированный ключ
21. Маховичок боковых поправок оптического прицела с установочными винтами
22. Маховичок вертикальных поправок оптического прицела с установочными винтами
23. Маховичок фокусировки оптического прицела с установочными винтами
24. Защитная крышка маховичков
25. Винты крепления хомутов кронштейна оптического прицела
26. Винты крепления базы кронштейна оптического прицела
27. Затыльник кронштейна оптического прицела
28. Защитная крышка объектива прицела
29. Защитная крышка окуляра прицела
30. Щетка для чистки патронника
31. Ершик для чистки канала ствола
32. Масленка
33. Пружина магазина
34. Подаватель магазина
35. Головка торцового ключа на 1/2 дюйма
36. Т-образный динамометрический ключ
37. Комбинированный (рожковый и накидной) ключ на 1/2 дюйма
38. Стопорный винт
39. Защитная бленда на объектив
40. Протирки для чистки
41. Шомпол
42. Комплект для чистки линз
Рис. 2-2. Запасные части, инструмент и принадлежности (продолжение).
Работа частей и механизмов винтовки
Для работы с системой снайперского оружия M24, снайпер должен знать информацию, относящуюся к работе предохранителя, затвора, ударно-спускового механизма и регулировке приклада.
a. Предохранитель. Предохранитель расположен в правой задней части ствольной коробки. При постановке винтовки на предохранитель, он обеспечивает защиту от случайного выстрела в процессе повседневного обращения с винтовкой.
(1) Для постановки винтовки на предохранитель, переместите рычаг в положение «S» (рис. 2-3).
(2) Всегда ставьте винтовку на предохранитель при обслуживании, заряжании и разряжении винтовки.
(3) Для снятия с предохранителя, переместите рычаг в положение «F» (рис.2-3).

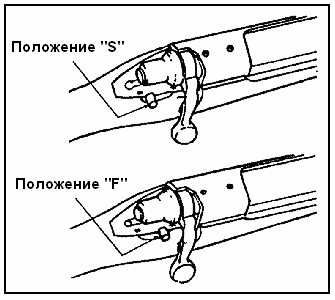

Рис. 2-3. Предохранитель.
b. Затвор. Затвор предназначен для запирания патрона в патроннике и экстракции гильзы после выстрела.
(1) Для извлечения затвора из ствольной коробки, поставьте рычаг предохранителя в положение «S», поднимите рукоятку затвора и отведите затвор назад до упора. Нажмите рычаг освобождения стебля затвора (рис. 2-4) и извлеките затвор из ствольной коробки.
(2) Для установки затвора убедитесь в том, что предохранитель находится в положении «S», вставьте затвор в ствольную коробку, совместите боевые упоры затвора с пазами в патроннике (рис. 2-5), задвиньте затвор в ствольную коробку до упора и поверните рукоятку затвора вниз.

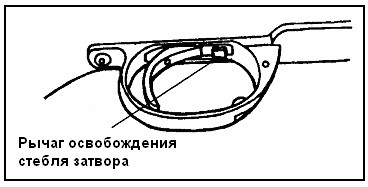

Рис. 2-4. Рычаг освобождения стебля затвора.

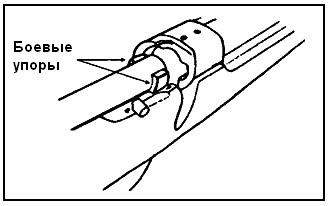

Рис. 2-5. Совмещение боевых упоров с пазами патронника.
ВНИМАНИЕ!
НИКОГДА НЕ ИЗВЛЕКАЙТЕ УДАРНО-СПУСКОВОЙ МЕХАНИЗМ, И НЕ РЕГУЛИРУЙТЕ ЕГО, ЗА ИСКЛЮЧЕНИЕМ РЕГУЛИРОВКИ УСИЛИЯ НАЖАТИЯ НА СПУСКОВОЙ КРЮЧОК.
c. Ударно-спусковой механизм. Нажимайте на спусковой крючок только тогда, когда предохранитель стоит в положении «F». Стрелок может отрегулировать усилие нажатия в пределах от 0,9 до 3,6 кгс (2-8 фунтов). Регулировка осуществляется с помощью торцового ключа под внутренний шестигранник на 1/16 дюйма, входящего в комплект ЗИП. Поворот регулировочного винта (рис. 2-6) по часовой стрелке увеличивает усилие нажатия, поворот винта против часовой стрелки его уменьшает. Это единственная регулировка УСМ, которую снайпер может проводить самостоятельно.
