При постройке кораблей данного типа начал широко внедряться модульно-агрегатный метод проектирования, монтажа механизмов и оборудования.
На АПКР пр. 667БД впервые в отечественной практике были усилены меры по снижению уровня первичного акустического поля и помех работе ГАК. В частности, механизмы ПТУ смонтировали на специальных вибропоглощающих фундаментах с двухкаскадной системой амортизации, трубопроводы и гидравлические устройства отделили от прочного корпуса виброизоляцией, легкий корпус покрыли более совершенным, чем на пр. 667Б, противогидролокационным покрытием.
Значительные меры были приняты для обеспечения улучшения условий обитаемости экипажа
Главным недостатком кораблей этого типа являлось то, что из-за несовершенства КАСУ пуск всех МБР можно было произвести в двух залпах – основном (12 МБР) и дополнительном (4 МБР) с большим интервалом, что в значительной степени облегчало обнаружение подлодки.
По состоянию на декабрь 2001 г. в составе флота не осталось ни одного АПКР пр. 667БД.
К-182 (зав. № 341, с 04.11.1977 г. по 03.06.1992 т.~60 лет Великого Октября): СМП (г. Северодвинск): 10.04.1973 г.; 12.01.1975 г.; 30.09.1975 г.
Входил в состав СФ. В 1980 г. совершил специальный поход в Атлантический океан для выяснения возможности прорыва районов, контролируемых американской стационарной системой SOSUS, и противолодочных рубежей. С 14.02.1986 г. по 18.02.19887 г. на МП «Звездочка» (г. Северодвинск) прошел средний ремонт. 28.03.1995 г. исключен из боевого состава флота, передан ОРВИ на долговременное хранение и в бух. Сайда (г. Гаджиево) поставлен на отстой.
К-92 (зав. № 342). СМП (г. Северодвинск): 09.07.1973 г.; 03.05.1975 г.; 017.12.1975 г.
Входил в состав СФ. Летом 1982 г. корабль, впервые в мировой практике, произвел пуск двух МБР из-подо льда в районе Северного полюса, предварительно подорвав лед боевыми торпедами. С 08.04.1988 г. по 13.04.1989 г. на МП «Звездочка» (г. Северодвинск) К-92 прошел средний ремонт. 28.03.1995 г. исключен из боевого состава флота, передан ОРВИ на долговременное хранение и в бух. Сайда (г. Гаджиево) поставлен на отстой.
К-193 (зав. № 353). СМП (г. Северодвинск): 03.09.1973 г.; 01.07.1975 г.; 30.12.1975 г.
Входил в состав СФ. С 11.12.1984 г. по 14.02.19886 г. на МП «Звездочка» (г. Северодвинск) корабль прошел средний ремонт. 28.03.1995 г. К-193 исключен из боевого состава флота, передан ОРВИ на долговременное хранение и в бух. Сайда (г. Гаджиево) поставлен на отстой.
К- 421 (зав. № 354). СМП (г. Северодвинск): 30.11.1973 г.; 01.07.1975 г.; 30.12.1975 г.
Входил в состав СФ. С 08.04.1987 г. по 04.03.19888 г. на МП «Звездочка» (г. Северодвинск) корабль прошел средний ремонт. 28.03.1995 г. К-421 исключен из боевого состава флота, передан в ОРВИ на долговременное хранение и в бух. Сайда (г. Гаджиево) поставлен на отстой.
АПКР пр. 667БДР- 14 (14) ед.
Водоизмещение, т:
– надводное … 10 600
– подводное 13 700
Длина наибольшая, м … 155,0
Ширина корпуса наибольшая, м . … 11,7
Осадка средняя, м … 8,7
Архитектурно-конструктивный тип … двухкорпусный
Глубина погружения: м
– рабочая 320
– предельная 400
Автономность, сут . 80
Экипаж, чел… 130

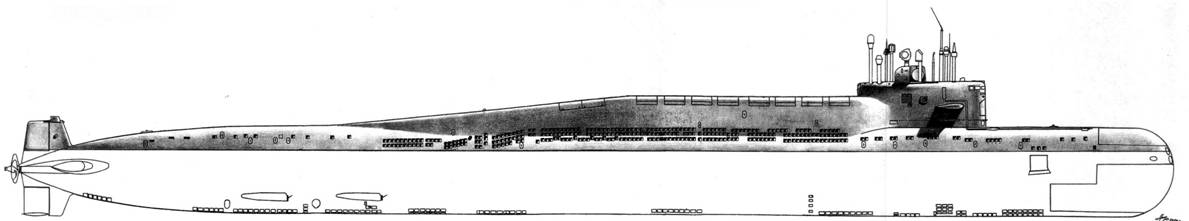

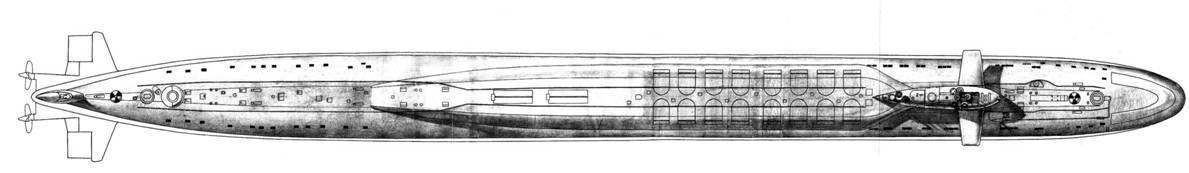

АПКР пр. 667БДР
Продольный

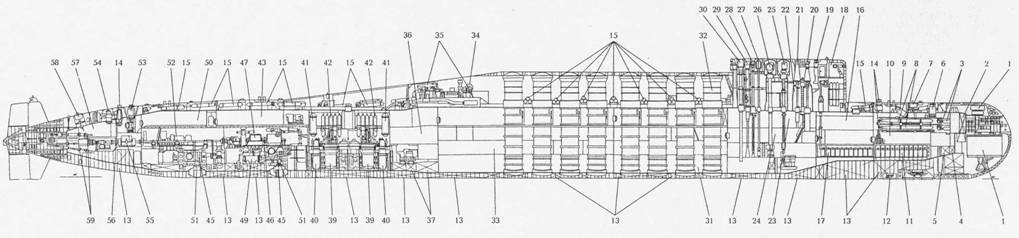

1 – основные антенны ГАК «Рубикон»; 2 – цистерна безпузырной торпедной стрельбы; 3 – 533-мм ТА; 4 – цистерна кольцевого зазора; 5 – торпедозамес- тительная цистерна; 6 – носовой люк; 7 – носовой аварийный буй; 8 – запасные 533-мм торпеды; 9 – торпедопогрузочный люк; 10 – носовой (торпедный) отсек; 11 – носовая группа АБ; 12 – гидродинамический лаг; 13 – ЦГБ; 14 – шпиль и шпилевая машина; 15 – баллоны ВВД; 16 – второй (жилой) отсек; 17 – кормовая группа АБ; 18 – закрытый ходовой мостик; 19 – репитер гирокомпаса; 20 – перископ системы МТ-70-8; 21 – перископ ПЗНГ-8; 22 – боевая рубка; 23 – третий (центральный) отсек; 24 – центральный пост; 25 – перископ астрокорректора «Волна»; 26 – радиосекстан; 27 – антенна радиопеленгатора «Завеса»; 28 – антенна РАК; 29 – РДП; 30 – антенна СОРС «Залив-П»; 31 – четвертый (носовой ракетный) отсек; 32 – ракетная шахта; 33 – пятый (кормовой ракетный) отсек; 34 – лебедка ВБАУ «Параван»; 35 – ВВАБТ «Параван» и ее лебедка; 36 – шестой (вспомогательных механизмов) отсек; 37 – цистерны дизельного топлива; 38 – седьмой (реакторный) отсек; 39 – реактор; 40 – парогенератор; 41 – теплообменный блок; 42 – рессиверные баллоны; 43 – восьмой (носовой турбинный) отсек; 44 – паровая турбина; 45 – конденсатор; 46 – муфта эластичная; 47 – планетарный редуктор; 48 – главный упорный подшипник (ГУП); 49 – маслоохладитель; 50 – девятый (кормовой турбинный) отсек; 51 – электронасос конденсаторный; 52 – автономный турбогенератор (АТГ); 53 – всплывающая камера (ВСК); 54 – кормовой люк; 55 – гребной ЭД (ГЭД); 56 – муфта эластичная; 57 – десятый (кормовой) отсек; 58 – кормовой аварийный буй; 59 – приводы кормовых рулей
Энергетическая установка:
Главные механизмы:
– тип… АЭУ
– ППУ:
– марка ОК-700А
– количество х тип ЯР 2 х ВВР
– марка ЯР ВМ-4С
– суммарная тепловая мощность ЯР, МВт 180
– ПТУ:
– тип ГТЗА с эшелонным расположением
– количество х мощность ГТЗА, л. с . 2 х 20 000
– количество х мощность АТГ, кВт 2x3 000
– марка АТГ . 'П'-300(1
– количество х тип движителей… 2 х малошумных ВФШ
Резервные источники энергии и средства движения:
– количество х мощность ДГ, кВт 2 х 460
– аккумуляторная установка:
– тип АБ . свинцово-кислотная
– количество х мощность ГЭД на линии вала, кВт 2 х 225
Скорость хода наибольшая, уз:
– надводная 14
– подводная 24
Вооружение:
Ракетное:
– тип ракетного комплекса… Д-9Р
– боекомплект (тип) БР 16 Р-29Р (РСМ-50)
– вид старта… подводный, из РШ в ПК
Торпедное:
– количество х калибр ТА, мм 4 х 533
– боезапас (тип) торпед 16 (СЭТ-65, САЭТ-60М, 53-65К или 53-65М)
– система подготовки ТА «Кальмар»
Радиоэлектронное:
– БИУС . «Алмаз-БДР» или МВУ-103БДР
– НК «Тобол-М-1»
или «Тобол-М-2» 20*
– КСС «Молния-М»
– система СС «Цунами-БМ»
– ВВАБТ . «Параван»
– ВБАУ «Ласточка» 21*
