– ППУ:
– марка ОК-700
– количество х тип ЯР 2 х ВВР
– марка ЯР . ВМ-2-4
– суммарная тепловая мощность ЯР, МВт 180
– ПТУ:
– тип ГТЗА с эшелонным расположением
– количество х мощность ГТЗА, л. с 2 х 20 000
– марка ГТЗА . T3A-635
– количество х мощность АТГ, кВт 2 х 3 000
– количество х тип движителей 2 х ВФШ
Резервные источники энергии и средства движения:
– количество х мощность ДГ, кВт 2 х 460
– аккумуляторная установка:
– тип АБ . свинцово-кислотная
– количество групп х элементов в каждой группе 2 х 112
– количество х мощность ГЭД на линии вала, кВт 2 х 225
Скорость хода наибольшая, уз:
– надводная 16,5
–
Вооружение:
Ракетное:
– тип ракетного комплекса . Д-5 или Д-5У 1*
– боекомплект (тип) БР 16 Р-27 (РСМ-25 мод.1)
или 16 Р-27У (РСМ-25 мод. 3) 2*
– вид старта… подводный, из РШ в ПК
Торпедное-.
– количество х калибр ТА, мм 4 х 533
– боезапас (тип) торпед 6, 16 2*(СЭТ-65, САЭТ-60М,
53-65К или 53-65М)
– количество х калибр ТА, мм . 2 х 400
– боезапас (тип) торпед . 4 (СЭТ-40)
Радиоэлектронное:
– БИУС «Туча»
– НК л «Сигма-667» 1*или «Тобол» 3*
– КСС… «Молния» или «Молния-Л» 4*
– система СС «Циклон» 5*
– ВВАБТ «Зубатка» или «Параван»
– ГАК… «Керчь» (МГК-100)
– РАК… «Альбатрос» (РЛК-101), «Каскад» (МРК-50)
с приставкой «Корма» (МРК-57) 6*
– СОРС «Накат» или «Залив-П» (МРП-10) 6*
– ТК… МТ-70
– перископы ПЗНГ-8М и ПЗНС-8
1*На пр. 667АУ.
2*На К-26, К-32, К-216 и К-207.
3*Устанавливался на кораблях, вступавших в строй после 1972 г., а на кораблях ранней постройки, кроме К-26, К-32, К-216 и К-207,-в процессе проведения среднего ремонта.
4*Устанавливался на всех кораблях начиная с 1982 г. в процессе проведения среднего ремонта.
5*На кораблях, вступавших в строй после 1972 г.
6*Устанавливалась на К-137, К-219, К-241, К-245, К-403, К-423 и К-444 при среднем ремонте.
АПКР пр. 667А (шифр «Навага») разработан ЦКБ МТ «Рубин» под руководством С.Н. Ковалева. Корабль являлся РПКСН второго поколения и вооружался ракетным комплексом Д-5 с баллистическими ракетами Р-27 (РСМ-25 мод.1), которые имели дальность стрельбы 2 400 км. АПКР пр. 667АУ (шифр «Мурена»)-модификация пр. 667А и в отличие от него вооружался ракетным комплексом Д-5У с БР Р-27У (РСМ-25 мод. 3), обладавшими увеличенной до 3 000 км дальностью стрельбы и разделяющейся (точнее, «рассеивающейся», без индивидуального наведения) головной частью. Кроме того, пр. 667АУ имел более совершенный НК «Тобол» с инерциальной системой, позволявшей осуществлять плавание и точно определять место в высоких широтах (на пр. 667А был установлен НК «Сигма»), и лучшие характеристики первичных акустических полей. Часть лодок пр. 667А достраивалась по пр. 667АУ, а часть проходила модернизацию во время среднего ремонта.
По конструкции пр. 667А – двухкорпусная лодка. Прочный корпус выполнен в форме цилиндра (диаметром 9,4 м) с носовой оконечностью овальной формы, а кормовой -веретенообразной, наружными шпангоутами и толщиной стенок 40 мм. Он делился водонепроницаемыми переборками на 10 отсеков. Шпангоуты изготавливались из симметричных по- лособульбовых и сварных тавровых профилей высотой 330 мм. Прочный корпус лодки был облицован звукоизолирующей
На лодке устанавливались размагничивающее устройство и система активной компенсации электрического поля. ГЭУ включала в себя два автономных блока левого и правого бортов. Каждый блок состоял из ППУ ОК- 700 с водо-водяным реактором ВМ-2-4, турбо-зубчатого агрегата T3A-635 и АТГ. Оба реактора с парогенераторами размещались в одном (седьмом) отсеке, в двух выгородках, один за другим в диаметральной плоскости корабля; паротурбинная установка, ГТЗА и АТГ каждого борта – в отдельных отсеках (в восьмом – левого, в девятом – правого борта). АТГ обеспечивали всех потребителей переменным током напряжением 380 В.
Резервные источники энергии использовались для пуска и расхолаживания ГЭУ, а также снабжали лодку электроэнергией при авариях и обеспечивали ее движение в надводном положении или под РДП. Они включала в себя два ДГ постоянного тока (ДГ-460), размещенных в шестом отсеке, две группы АБ по 112 элементов в каждой (обе группы во втором отсеке) и два реверсивных ГЭД (ПГ-153). На АПКР пр. 667А и 667АУ впервые в отечественной практике была реализована комплексная система автоматизированного управления, обеспечивавшая программное управление кораблем по курсу и глубине, а также стабилизацию без хода по глубине. Носовые горизонтальные рули (как и на американских ПЛАРБ) располагались на ограждении выдвижных устройств и рубки, что позволяло кораблю без дифферента изменять глубину погружения и упрощало его удержание на заданной глубине.

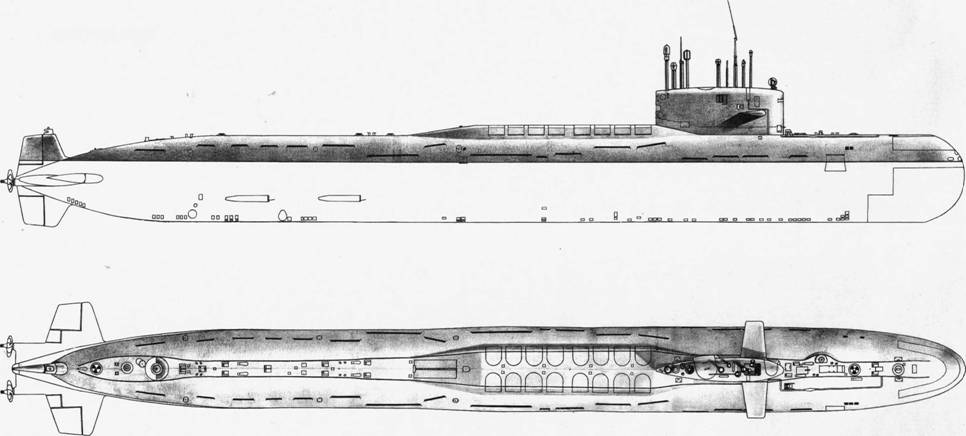

АПКР пр. 667А

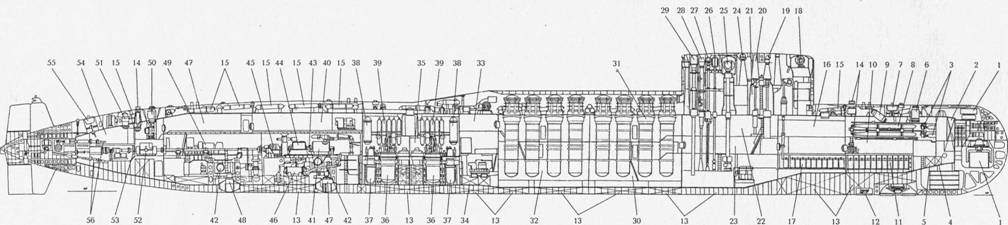

Продольный разрез АПКР пр. 667АУ:
1 – основные антенны ГАК «Керчь»; 2 – цистерна безпузырной торпедной стрельбы; 3 – 533-мм ТА; 4 – цистерна кольцевого зазора; 5 – торпедозамести- тельная цистерна; 6 – носовой люк; 7 – носовой аварийный буй; 8 – запасные 533-мм торпеды; 9 – торпедопогрузочный люк; 10 – носовой (торпедный) отсек; 11 – носовая группа АБ; 12 – гидродинамический лаг; 13 – ЦГБ; 14 – шпиль и шпилевая машина; 15 – баллоны ВВД; 16 – второй (жилой) отсек; 17 – кормовая группа АБ; 18 – репитер гирокомпаса, пеленгатор и секстан на кардановом подвесе; 19 – перископ системы МТ-70-8; 20 – перископ ПЗНГ-8; 21 – боевая рубка; 22 – третий (центральный) отсек; 23 – центральный пост; 24 – перископ астрокорректора; 25 – радиосекстан «Сайга»; 26 – антенна радиопеленгатора «Завеса»; 27 – антенна РАК; 28 – РДП; 29 – антенна СОРС «Залив-П»; 30 – четвертый (носовой ракетный) отсек; 31 – ракетная шахта; 32 – пятый (кормовой ракетный) отсек; 33 – шестой (вспомогательных механизмов) отсек; 34 – цистерны дизельного топлива; 35 – седьмой (реакторный) отсек; 36 – реактор; 37 – парогенератор; 38 – теплообменный блок; 39 – рессиверные баллоны; 40 – восьмой (носовой турбинный) отсек; 41 – паровая турбина; 42 – конденсатор; 43 – муфта эластичная; 44 – планетарный редуктор; 45 – главный упорный подшипник (ГУП); 46 – маслоохладитель; 47 – девятый (кормовой турбинный) отсек; 48 – электронасос конденсаторный; 49 – автономный турбогенератор (АТГ); 50 – всплывающая камера (ВСК); 51 – кормовойлюк; 52 – гребной ЭД (ГЭД); 53 – муфта эластичная; 54 – десятый (кормовой) отсек; 55 – кормовой аварийный буй; 56 – приводы кормовых рулей
