Полимерные седла поворотной арматуры. Современные подходы к выбору и изготовлению

Горобченко Станислав Львович

Для уменьшения проблем, связанных с выдавливанием седел вводят специальные элементы (протекторы) и оставляют достаточно большие полости для возможности накопления деформации

седлом, благодаря чему выдавливания материала в зазор с рабочим органом арматуры происходить не должно, рис. 3.6.

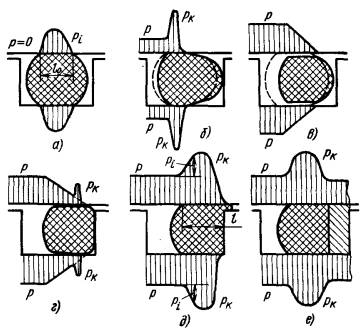

Рис. 3.6. Схема расположения уплотнительного кольцевого седла (а-д) и протектора (е) в канавке при увеличении давления среды (приведены данные по круглым кольцевым эластомерным уплотнениям)

В тоже время важной частью задач по обеспечению герметичности является создание герметичного контакта сразу в

обоих направлениях. Так, стандарт ANSI B16.34 трактует это так:

П. 2.3.3 тепловое расширение жидкости

“При определенных условиях некоторые конструкции двухседельных клапанов способны одновременно герметизировать перепад давления из центральной полости в соседнюю трубу в обоих направлениях.

Обстоятельство, при котором центральная полость заполнена, или частично заполненная жидкостью и подвергнутая воздействию повышенной температуры и которое может привести к чрезмерному нарастанию давления в центральной полости, приводящему к нарушению границы давления … там, где такое условие возможно, ответственность за обеспечение или требование о предоставлении средств в конструкции, установке или процедуре эксплуатации для обеспечения того, чтобы давление в клапане не превышало давления, разрешенного настоящим стандартом для достигнутой температуры, лежит на (покупателе).”
