Полуторатонные грузовики Германии 1939—1945 гг.
Шрифт:
2 октября 1930 г. в Кельне торжественно открыли новый автомобильный завод, на котором стали собирать очередные фордовские модели Ford-B и Ford-BB. Это были двух- и трехосные машины грузоподъёмностью 1,5 — 3,0 т с усиленной лонжеронами рамой, задними полуэллиптическими рессорами вместо консольных и V-образной облицовкой радиатора. На них ставили мотор мощностью 50 — 52 л.с.
В 1933 г. для этих автомобилей сконструировали новый двигатель V8 с увеличенной до 65 л.с. мощностью.

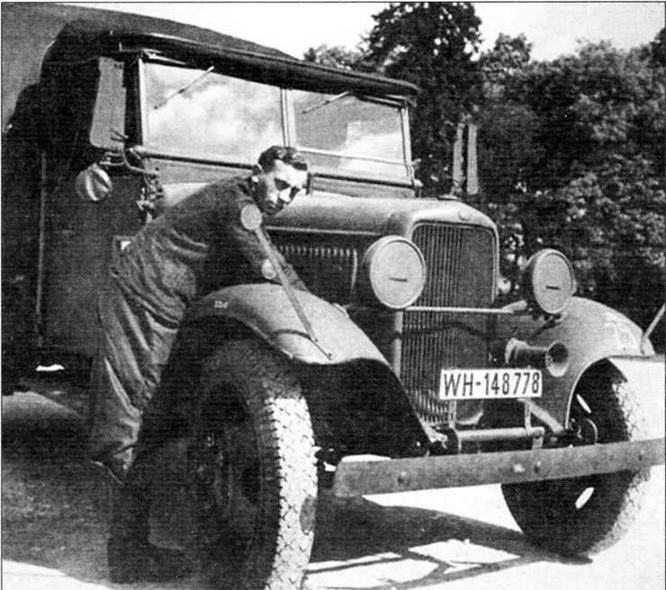

Автомобиль Ford-BB
Автомобиль Mercedes-Benz G3a

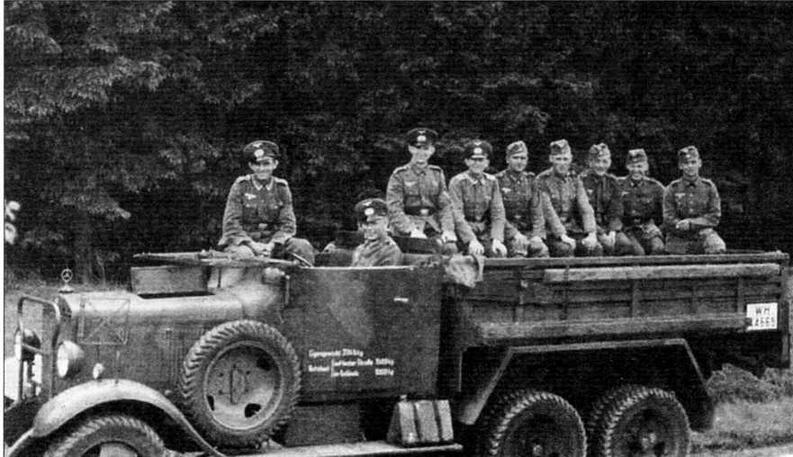

Бортовой грузовик Mercedes-Benz G3a для перевозки пехоты. На довоенном фото видны необычные номера на дверце кабины. Стекло кабины опущено, перед левой дверью — фара-искатель, видны фары сбоку капота, подфарники на крыльях. В деревометаллическом кузове установлены скамейки вдоль бортов
В последние годы существования Рейхсвера было решено оснастить армию новыми грузовиками. К этому времени в её составе находились автомобили, участвовавшие еще в Первой мировой войне, а также приобретенные по случаю коммерческие машины.
Выпуск новой трёхосной модели G3 начался в 1928 г., но первые же армейские испытания выявили ряд её существенных недостатков. После их устранения с 1929 г. в производстве уже находился грузовик модели G3a. Мощность его форсированного двигателя повысили с 60 до 68 л.с., установили второй карбюратор, изменили передаточное число главной передачи — 6,66 вместо 6,11.
Остальные узлы и детали автомобиля остались совершенно такими же, как и на G3.
В период с 1929 по 1935 г. выпустили около 2000 автомашин типа G3a, в основном грузопассажирских категорий с деревометаллическими фургонами или бортовыми платформами — кузовами.

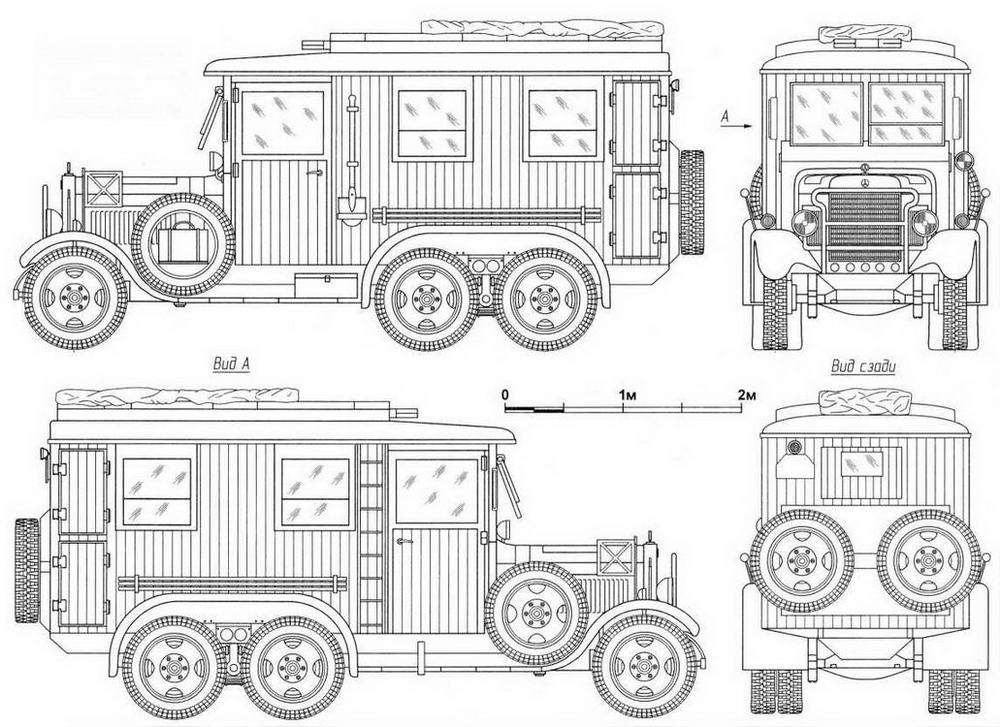

Чертежи машины телефонной связи на базе грузовика Mercedes-Benz G3a
МАССА, кг: с бортовой платформой — 3300, машина телефонной связи — 3925.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: грузовой автомобиль: длина — 6000, ширина — 2100, высота — 2450, клиренс — 225; машина телефонной связи: длина — 5750, ширина — 2100, высота — 2700.
КОЛЕЯ, мм: передняя и задняя — 1600. БАЗА, мм: 3000+950 РАМА, мм: центральная, с U-образными лонжеронами.
ДВИГАТЕЛЬ: Daimler-Benz М09, карбюраторный, 6-цилиндровый, рядный, жидкостного охлаждения, мощность 68 л.с. при 2900 об/мин, рабочий объём 3,663 л; диаметр цилиндра и ход поршня — 82,5x115 мм, два карбюратора Zenith НКВ 36.
ТРАНСМИССИЯ: сцепление однодисковое сухое, четырёхступенчатая коробка передач Daimler-Benz Maybach DSG 40, главная передача — 6,66, рулевой механизм — «ходовой винт».
ХОДОВАЯ ЧАСТЬ: привод на два задних моста, колёсная формула 6x4, подвеска передняя — жёсткий мост, полуэллиптические рессоры, подвеска задняя — два жестких моста,
ТОРМОЗА: ножной — гидравлический на все колёса, стояночный — механический на средний мост.
ДИАМЕТР РАЗВОРОТА, м: 18.
МАКСИМАЛЬНАЯ СКОРОСТЬ, км/ч: 65.
ЗАПАС ХОДА, км: по шоссе — 300, по просёлку — 230 при ёмкости бака 105 л.
Тяжёлый бронеавтомобиль Landsverk 181 (Швеция)
Бронеавтомобиль Landsverk 181 был разработан в 1933 г. шведской фирмой Landsverk на базе грузового автомобиля Mercedes-Benz G3a и предназначался в основном для экспортных поставок.
В Нидерландах, куда эти машины поставлялись в первую очередь, они именовались Pantserwagen М36. Ими был укомплектован 1-й эскадрон бронеавтомобилей (1-е Eskadron Pantserwagen).
В мае 1940 г. машины этого типа обороняли район голландских аэродромов.
В Вермахте трофейные Landsverk 181 получили обозначение Pz.Sp. Wg.L202(h) и использовались в основном для полицейской службы на оккупированных территориях. Один из этих автомобилей, например, был уничтожен партизанами Ковпака.
Шесть машин в 1940 — 1942 гг. находились в 227-й пехотной дивизии.
Вооружённый 37-мм пушкой Bofors и тремя 7-92 мм пулемётами Madsen (один — на башне и два в корпусе) броневик вряд ли мог составить достойную конкуренцию даже лёгким танкам непосредственно на поле боя, однако бороться с пехотой и танкетками, не обладавшими противоснарядным вооружением, ему было вполне под силу.
Корпус и башня броневика выполнялись сварными; толщина брони — 5 — 16 мм. Двигатель Daimler-Benz М09 — 6-цилиндровый, бензиновый, мощностью 65 л.с. — давал возможность двигаться по шоссе со скоростью до 70 км/ч. Машина имела три оси, из которых две задние — ведущие. Колеса с литыми шинами снабжались гидравлическими тормозами. Экипаж бронеавтомобиля состоял из пяти человек.
С 1933 по 1939 г. было произведено 19 бронеавтомобилей модели L-181 (в некоторых справочниках встречается цифра 48, но это суммарный выпуск вместе с Landsverk 180 на шасси Bussing-NAG). В тот же период выпускалось три внешне чрезвычайно похожих типа машин — Landsverk 180, 181 и 182, отличавшихся лишь базовыми шасси — соответственно, Scania- Vabis, Mercedes-Benz и Bussing-NAG.

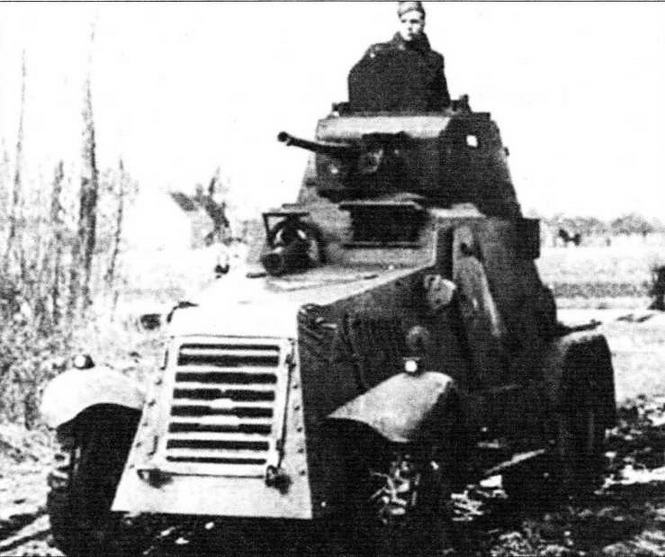

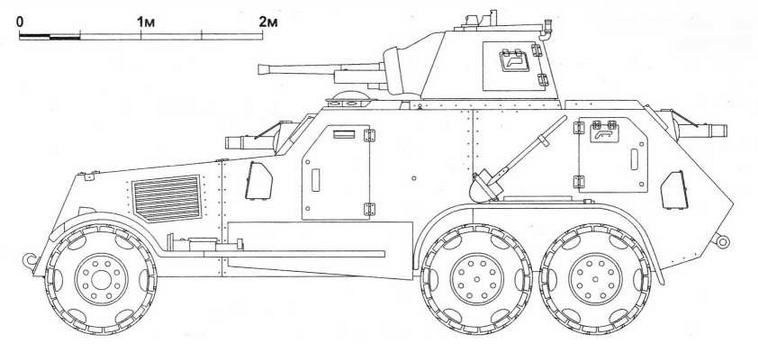

Бронеавтомобиль Landsverk

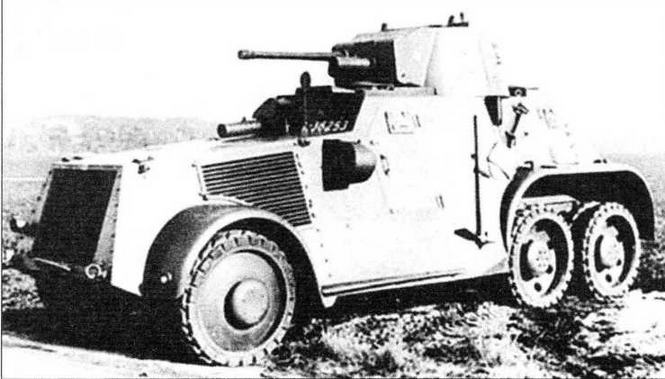

Бронеавтомобиль Landsverk, выпускавшийся одноименной шведской фирмой на базе грузового автомобиля Mercedes-Benz G3a.
На первом фото — крышка башенного люка откинута, смотровой лючок водителя открыт. 1-й эскадрон бронеавтомобилей. Голландия, 1940 г.
МАССА, кг: 7700.
ЭКИПАЖ, чел.: 5.
БРОНИРОВАНИЕ, мм: корпус — 5 — 9, лоб башни — 16.
