В процессе экспериментов была открыта возможность слухового приема на «телефонные трубки», как тогда называли обычные наушники. Дальность связи резко возросла, и все большее число людей проникались мыслью о широком практическом использовании нового изобретения.
«Не было бы счастья, да несчастье помогло», — говорит русская пословица. Ноябрьской ночью 1899 года в кромешной темноте, во время снежного шторма, не имея ни малейшей возможности определить свое местонахождение (радионавигационных приборов, разумеется, еще не было), новый, только что построенный броненосец «Генерал-адмирал Апраксин» оказался на камнях у пустынного острова Готланд в Финском заливе. Надо было срочно организовать спасательные работы, а для этого нужна связь. И А. С. Попов со своим постоянным помощником П. Н. Рыбкиным решили эту проблему. Одна станция была установлена на острове, другая — на материке, вблизи финского города Котка. Длина линии связи достигла 44 км! Связь бесперебойно действовала по апрель 1900 года, пока велись спасательные
Но пожалуй, пора отвлечься от истории радиотехники — она столь обширна и увлекательна, что ей следовало бы посвятить отдельную книгу, и пойдем дальше.
Рассмотрим, как же распространяются радиоволны электромагнитные волны длиной более долей миллиметра. В пустоте, в открытом космосе электромагнитная волна распространяется прямолинейно, причем направление вектора напряженности электрического поля E– перпендикулярно направлению распространения c– . Вектор магнитного поля Н– также перпендикулярен вектору с– и одновременно вектору Е– . Все три вектора образуют правовинтовую систему. Если излучатель воли изотропный, т. с. всенаправленный, то и волны распространяются во все стороны от него. Бросьте камень в пруд. И вы увидите волны, расходящиеся правильными концентричными окружностями. Объяснить это явление можно тем, что скорость распространения волн на поверхности воды, так же как и радиоволн в открытом пространстве, одинакова во всех направлениях.

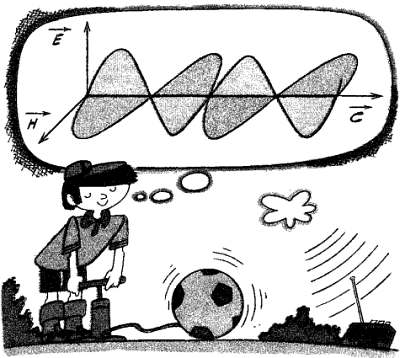

Структура электромагнитной волны.
Как обстоит дело в земных условиях? Здесь даже аналогию придумать трудно, ведь Земля имеет форму шара. Согласитесь, нелегко представить себе шарообразный пруд. Если бы не было атмосферы, радиоволны из любой точки распространялись бы по касательной к поверхности. Связь можно было бы осуществить только в пределах прямой видимости между мачтами антенн. Это расстояние не так уж и мало. Читатели, достаточно сведущие в геометрии, легко решат задачу о дальности прямой видимости между двумя возвышенными точками. Мы же просто приведем готовую формулу
где Rз — радиус Земли; h1 и h2– высоты мачт антенн.
Как видим, дальность пропорциональна корню квадратному из высоты мачты антенны. Например, два человека среднего роста на идеальной сферической Земле видят друг друга на расстоянии 8 км.
Определение дальности прямой видимости.
Заметим, что они видят только головы друг друга, а туловище и ноги надежно скрыты за горизонтом! Идеальную сферическую поверхность можно найти только в море, и моряки отлично знают этот эффект: сначала из-за горизонта показываются только верхушки мачт встречного корабля, видимая их часть все увеличивается по мере сближения кораблей, и уже в последнюю очередь видны корпус и палубы.
Так появляется корабль из-за горизонта.
Мы сейчас упомянули о распространении электромагнитных волн оптического диапазона световых волнах. Ведь только благодаря световым волнам мы видим то, что мы видим.
Поглощение сантиметровых и миллиметровых волн в атмосфере.
На Останкинской башне размещены антенны Московского телецентра. Ведь УКВ распространяются прямолинейно, а с высокой башни телевизионный передатчик, работающий в диапазоне УКВ, освещает большую территорию. Были проекты размещения телевизионных антенн и на аэростатах, и на самолетах. Вот на создание каких проектов вынуждает нас кривизна поверхности Земли. В последние годы проблему предлагают решить еще радикальнее — установить телевизионные передатчики на искусственных спутниках Земли. Собственно, передачи со спутников уже давно ведутся. Только для их приема нужны достаточно большие антенны и специальные приемники. Но теперь наступает новая эра — эра прямого телевизионного вещания со спутников, когда каждый телезритель, направив антенну в небо, сможет принимать телепередачи в любой точке страны. Здесь не лишне заметить, что впервые подняли антенну на воздушном шаре А.С. Попов и П.Н. Рыбкин!
Итак, с ультракороткими волнами, вроде бы, все ясно: они распространяются прямолинейно. Но нет правил без исключения.
По мере развития радиотехники все чаще стали рассказывать о случаях, казалось бы, просто невозможных. Сигнал УКВ передатчика принимается далеко за горизонтом, почему, в чем дело? Уж не погода ли влияет? А погода неважная сыро, холодно и туман. Но синоптики предсказывают скорое прохождение теплого фронта, и небо уже затягивают слоисто-кучевые облака. Это значит, что на некоторой высоте над поверхностью Земли поверх сырого, холодного и тяжелого воздуха растекается подошедший слой теплого воздуха. Хотя показатель преломления воздуха и невелик, около 1,0003, он все-таки заставляет радиолуч слегка преломиться. А если изменение показателя преломления с высотой достигает 157 миллионных долей единицы на километр высоты, радиус кривизны радиолуча становится равным радиусу Земли и волна как бы огибает шарообразную Землю. Такие условия складываются нечасто и преимущественно в такую погоду, как мы только что описали. Холодный и влажный воздух у поверхности имеет большой индекс преломления, а теплый и сухой воздух на высоте — малый. Любая волна всегда преломляется в сторону среды с большим индексом. Явление преломления электромагнитных волн в атмосфере называется рефракцией. Она наблюдается и в оптическом диапазоне — заходящее Солнце мы видим еще несколько минут после того, как оно скроется за горизонтом. Были случаи (совсем уж редкие), когда с Южного берега Крыма видели турецкие горы! В УКВ диапазоне рефракция случается гораздо чаще. Для ее возникновения достаточно даже легкого, росистого летнего утра.
Хорошо помню, как именно в такое утро, поеживаясь от еще не ушедшей ночной прохлады, я вылез из палатки, стоящей на берегу Онежского озера, около Вытегры, и включил приемник. Было 25 июня 1979 года. Не сразу сообразив, что делаю, я включил УКВ диапазон и настроился на ленинградскую станцию. Послушал, какая там погода, какие фильмы и концерты ожидаются вечером. Наконец, вспомнил, что до Ленинграда больше четырехсот километров и попасть туда вечером совершенно нереально. Но что самое главное, УКВ сигналы не должны были бы приходить оттуда! Уяснив себе, что столкнулся с аномальным явлением распространения радиоволн, стал внимательно прослушивать весь диапазон. И что же?
Передают последние известия из Новгорода. Рядом рассказывают о достижениях сельского хозяйства в Вологодской области. А уж Петрозаводск слышно как Москву в московской квартире! Все объяснилось очень просто. Ночью было + 5°, выпала сильная роса, и приземный слой воздуха стал холодным и влажным, в то время как восходящее Солнце подогрело верхние слои воздуха. Обычная тропосферная рефракция! К одиннадцати часам дня не было слышно ни дальних городов, ни Петрозаводска, до которого было всего каких-нибудь 150 км.
