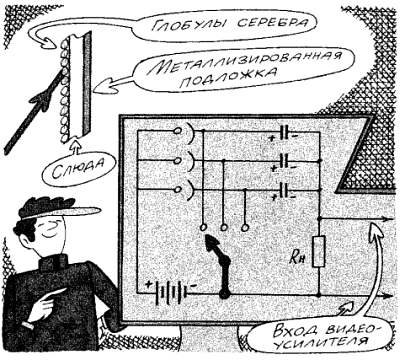

Электронный луч в данном случае подобен коммутатору, условно показанному на рисунке в виде переключателя. Таким способом с мозаики иконоскопа и считывается видеосигнал.

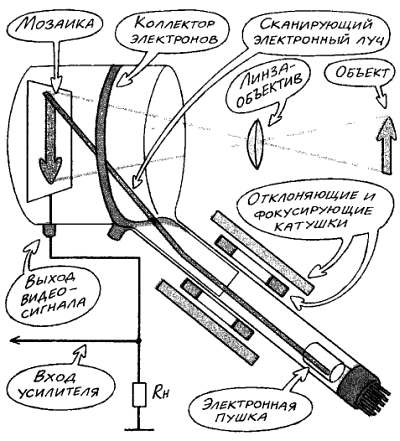

Принцип действия иконоскопа.
Иконоскопы уступили позиции более чувствительным и совершенным передающим телевизионным трубкам. К ним относятся суперортиконы, видиконы и некоторые другие. Но прежде чем рассказывать об их устройстве, следует сказать несколько слов о принципе фотоумножения, который в них часто используется. Обычный фотоэлемент под воздействием энергии света генерирует фотоэлектрический ток. При попадании квантов света атомы фотокатода испускают электроны.

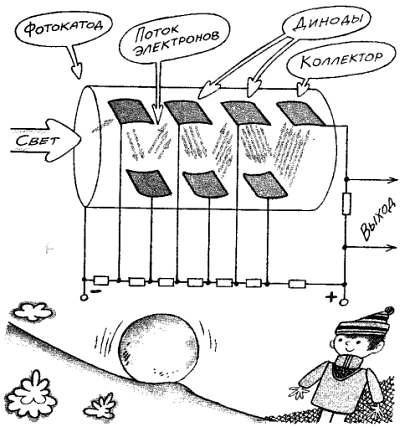

Фотоэлектронный умножитель.
Посмотрите на упрощенный эскиз конструкции суперортикона. Изображение проецируется объективом на фотокатод, нанесенный изнутри на торцевую поверхность стеклянной трубки, откачанной до глубокого вакуума. Веществом фотокатода обычно служат соединения цезия, легко испускающие электроны под действием света. За фотокатодом расположены ускоряющий электрод и мишень с размещенной перед ней мелкой металлической сеткой. Фотоэлектроны ускоряются электрическим полем в сторону мишени, ударяются о нее и выбивают по нескольку вторичных электронов, которые тут же собираются сеткой. Чем ярче освещенность, тем больше фотоэлектронов бомбардирует мишень, тем больше она отдает вторичных электронов и тем больший положительный заряд получает. Так электронное изображение переносится с фотокатода на мишень.
Чтобы оно не потеряло четкость в этой секции суперортикона, называемой секцией переноса, используется магнитное поле длинной фокусирующей катушки, надетой на трубку. Фокусируя электронный поток, оно заставляет фотоэлектроны, вылетевшие из какого-то места фотокатода, попадать на мишень в точке, лежащей точно напротив этого места.

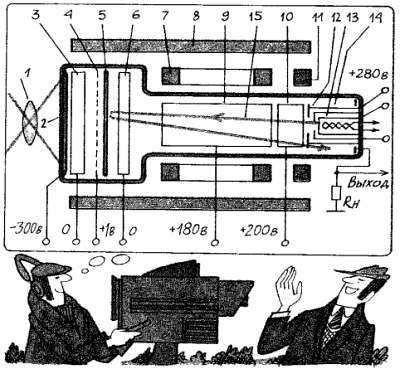

Устройство суперортикона:
1 — объектив; 2 — фотокатод; 3 — ускоряющий электрод; 4 — сетка; 5 — мишень; 6 — тормозящий электрод; 7 — отклоняющие катушки; 8 — фокусирующая катушка; 9 — фокусирующий электрод; 10 — анод; 11 — корректирующие катушки; 12 — электронная пушка; 13 — катод; 14 — секция умножителя
Итак, на мишени сформировалось распределение заряда, соответствующее исходному изображению. Мишень изготовлена из слабо проводящего электрический ток стекла, поэтому сформированный заряд передается и на противоположную сторону мишени. По ней движется (сканирует) электронный луч, считывая изображение.
Для фокусировки и отклонения электронного луча служат уже упомянутая фокусирующая и отклоняющие катушки, расположенные снаружи трубки. Поле фокусирующей катушки направлено по оси трубки. Оно не изменяет осевой составляющей скорости электрона. Но если у электрона «появится желание» полететь вбок, т. е. возникнет радиальная составляющая скорости, то сила Лоренца заставит его двигаться по спирали, возвращаясь к оси трубки.
Дополнительная фокусировка осуществляется электрическим полем специального электрода. Поле отклоняющих катушек направлено перпендикулярно оси трубки. Оно отклоняет электронный луч по строкам и кадрам в соответствии с током пилообразной формы, подаваемым в катушки от генераторов разверток.
Перед мишенью установлен тормозящий электрод, создающий электрическое поле, уменьшающее скорость электронов в луче почти до нулевой. Такой «медленный» пучок электронов не вызывает вторичной эмиссии с мишени. Отраженный от мишени электронный луч возвращается в область «электронной пушки», вокруг которой расположены секции электронного умножителя. Здесь количество электронов увеличивается примерно в 1000 раз, и повышается чувствительность суперортикона к слабым сигналам. В результате чувствительность получается такой, что можно вести внестудийные передачи без дополнительного освещения.
В видиконе применена мишень из вещества, не испускающего фотоэлектроны, а изменяющего свою проводимость под действием света. К таким веществам относятся аморфный селен, сурьма, соединения свинца и кадмия. Как вы, вероятно, помните, селен использовался и в первой телевизионной системе Дж. Керри, но там не было коммутации элементов изображения развертки. В видиконе изображение развертывается электронным лучом. Посмотрим устройство трубки. На внутреннюю торцевую ее поверхность нанесена полупрозрачная проводящая металлическая подложка, а поверх нее — слой вещества, образующего мишень. Перед мишенью расположена сетка, соединенная со вторым анодом и служащая для выравнивания поля в области мишени. С другой стороны трубки расположены «электронная пушка» (электронный прожектор) и анод, собирающий электроны, отраженные от мишени. Для фокусировки и отклонения луча на трубку надеты фокусирующая и отклоняющие катушки.
Устройство видикона.
Работает видикон так. Сканирующий электронный луч, попадая на элементарные конденсаторы мишени (смотри эквивалентную схему), доводит потенциал правой обкладки до потенциала катода. Конденсаторы при этом заряжаются напряжением 4-20 В, приложенным к полупрозрачной проводящей подложке мишени. Пока луч прочерчивает все строки кадра, каждая элементарная емкость разряжается через фотосопротивление.
Если данный участок мишени освещен, то его сопротивление мало и конденсатор разряжается быстро. Когда электронный луч попадет на этот конденсатор, он создаст большой ток зарядки. Если же освещенность мала, конденсатор почти не разряжается, и от луча почти не требуется тока для его зарядки. Ток заряда элементарных конденсаторов, протекая через нагрузочный резистор, создает на нем видеосигнал.
Принцип видикона.
Нам осталось выяснить, что же находится внутри передающей телевизионной камеры. Разумеется, оптическая система — объектив, а также передающая трубка с фокусирующей и отклоняющей системами, генераторы разверток. Кроме того, имеется предварительный видеоусилитель, повышающий уровень видеосигнала с 10…20 мВ, развиваемых передающей трубкой, до 0,1…0,3 В. Есть еще электронный видоискатель, попросту говоря, встроенный телевизор, показывающий оператору то, что попадает в кадр.
От телекамеры видеосигнал поступает в камерный канал, где содержатся усилители и корректоры телевизионного сигнала. На выходе каждого камерного канала имеются видеоконтрольные устройства, позволяющие режиссеру передачи «выбирать» нужную телекамеру. Далее к сигналу подмешиваются строчные и кадровые синхронизирующие импульсы, импульсы гашения луча во время обратного хода, образующие так называемую синхросмесь. Они создаются специальным синхрогенератором. Роль синхронизации в телевидении очень важна, ведь благодаря ей электронные лучи в передающей и во многих миллионах приемных трубок движутся строго одинаково. Если синхронизация нарушается, луч в приемной трубке — кинескопе — движется не так, как в передающей, и картинка искажается до неузнаваемости. Поэтому синхроимпульсы передаются в начале каждой строки и в начале каждого кадра. Они-то и запускают одновременно генераторы разверток и в передающей камере, и во множестве телевизоров, принимающих данную программу. После введения синхросмеси на выходе линейного усилителя формируется полный телевизионный сигнал, готовый для передачи в эфир. Он передается на телецентр, где модулирует радиопередатчик. Посмотрим, что происходит в телевизионном приемнике.

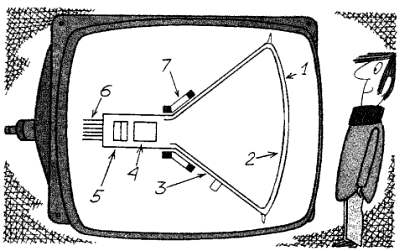

Принятый из эфира сигнал попадает в телевизионный приемник, усиливается, детектируется и выделяется в том виде, как он изображен на рисунке. Теперь он еще раз усиливается до амплитуды в несколько десятков вольт видеоусилителем и подается на управляющий электрод кинескопа, изменяя яркость свечения экрана. Одновременно из видеосигнала выделяются синхроимпульсы. Кадровый синхроимпульс имеет большую длительность, и по этому признаку его можно отделить от строчных. Синхроимпульсы управляют работой двух генераторов разверток: строчной и кадровой, формирующих растр. Вот, собственно, и все. Лучи в передающей и приемной трубках движутся по растру одинаково, и перед телезрителем появляется точно такое же изображение, как и перед телевизионной камерой на студии.
