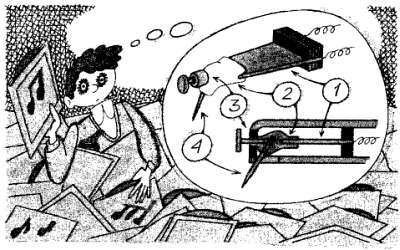

Пьезоэлектрический звукосниматель:
1 — пьезокристалл; 2 — иглодержатель; 3 — упругая втулка; 4 — игла
Современные звукосниматели почти не нажимают иглой на пластинку — прижимная сила не превосходит нескольких грамм. С уменьшением прижимной силы должна увеличиваться и гибкость подвижной системы, иначе игла будет «выпрыгивать» из звуковой канавки. Как видим, современный звукосниматель представляет собой очень тонкий, сложный
Немало хлопот любителям грамзаписи доставляет и тонарм. Обычный поворотный тонарм в принципе не может удерживать звукосниматель на касательной линии к звуковой дорожке. Ситуация улучшится, если тонарм изогнуть и несколько удлинить, как обычно и делают в большинстве проигрывателей. Но при таком решении на иглу действует дополнительная, так называемая скатывающая сила, направленная по радиусу пластинки. Для ее компенсации используют грузики на тонких нитях или специальные подвесы тонарма.
Наиболее совершенными считаются тангенциальные тонармы, основание которых перемещается по мере передвижения иглы к центру пластинки. Для движения тонарма служит специальный следящий привод.
Хотя мы упомянули далеко не все проблемы, связанные с конструкцией современною проигрывателя, перечисленных достаточно, чтобы составить представление о том, сколь сложной и тонкой машиной он оказался! К тому же проигрыватель обрастает массой дополнительных устройств и механизмов. Легкий звукосниматель с гибким подвесом нежелательно ставить и снимать с пластинки рукой: можно повредить и пластинку, и звукосниматель. Используют специальный механизм для подвода иглы к началу звуковой дорожки и плавного опускания ее…
Зачем же нужны и что дают все эти сложные усовершенствования? Ответ один — высокую верность звуковоспроизведения. И действительно, переход к микрозаписи на долгоиграющие пластинки позволил значительно расширить полосу записываемых звуковых частот.
Старинные патефоны воспроизводили узкий диапазон частот, скажем от 300 Гц до 3…4 кГц. Этого достаточно, чтобы узнать голос певца, но говорить о естественности звучания вовсе не приходится. Как это объяснить? Просто. Посмотрим внимательнее, хотя бы сквозь сильную лупу, на волнистую звуковую дорожку. Чем выше частота звуковых колебаний, тем круче становятся извилинки дорожки. Жесткая игла патефона или тяжелого звукоснимателя уже не может следовать за ними и разрушает стенки дорожки, перескакивает с одной дорожки на другую. Можно увеличить скорость вращения пластинки, но это не выход — сократится время звучания. Остается уменьшить амплитуду записи и одновременно ширину звуковой канавки. Так пришли к долгоиграющим пластинкам. Большинство из них выпускают со стереофонической записью.
На стереопластинке одна звуковая дорожка содержит запись двух звуковых каналов — от левого и правого микрофонов. Сейчас повсеместно принята система 45/45, обозначаемая символом «х». В этой системе сигналы двух каналов записываются на двух взаимно перпендикулярных стенках звуковой канавки, расположенных под углом 45° к поверхности пластинки. На рисунках показано, как движется резец рекордера при записи одного из каналов — левого или правого. Если же сигналы в обоих каналах одинаковы, получается обычная поперечная запись.
Стереофоническая грамзапись:
а — движение иглы; б — запись только левого канала; в — запись только правого канала; г — запись двух каналов
Для воспроизведения стереопластинки нужен стереофонический звукосниматель. В нем имеются два пьезокристалла (или две катушки), расположенные наклонно под углом 45°
Остальное несложно. Перемещаясь по оси катушек 6, магниты 5 наводят в них ЭДС, пропорциональную скорости изменения магнитного потока, а следовательно, и скорости колебаний и магнитов, и кончика иглы. Пары катушек каждого канала соединены последовательно, чтобы ЭДС, наводимые в них, складывались.
Устройство электромагнитной головки стереофонического звукоснимателя:
1 — игла; 2 — иглодержатель; 3 — крестовина; 4, 4' — тяги магнитов; 5 — магниты; 6 — катушки
Что произойдет, если стереопластинку поставить на обычный, монофонический проигрыватель? Будут воспроизводиться колебания иглы только в поперечном направлении, вызываемые извилинами обеих стенок канавки. Следовательно, воспроизведется монофонический сигнал, образованный суммой сигналов левого и правого каналов. Принятая система стереофонической грамзаписи полностью совместима с монофонической техникой.
У грамзаписи много достоинств, но есть и один существенный недостаток: пластинку, которая «разонравилась», нельзя переписать заново. Да и вообще, любитель грамзаписи не может записать услышанную и понравившуюся мелодию — он должен ждать, когда это сделает за него фирма «Мелодия», выпускающая грампластинки.
Совсем по-другому обстоят дела у любителей магнитной записи. Они могут записывать сами, что хотят и когда хотят.
Магнитофон прочно вошел в нашу жизнь. Равнодушных здесь нет — один мечтает о «маге», другой имеет его, но недоволен и хочет приобрести другую модель, третьему он уже надоел, но продать или подарить его жалко…
Посмотрим, как устроен магнитофон. Вопросов возникнет много: почему запись ведется именно на пленку? Откуда взялось значение скорости 4,75 см/с? И т. д.
В первых опытах по магнитной записи звука никакой пленки действительно не было. Запись вели на тонкую стальную проволоку, перематываемую с катушки на катушку. Проволока оказалась плохим носителем: она легко размагничивалась, велик был копирэффект (намагничивание одного витка проволоки на катушке магнитным полем другого, соседнего витка), и от проволоки в конце концов отказались. Может быть, идею записи на пленку подсказало кино — ведь там тоже запись ведется на пленку, правда, оптическим способом. Как и кинопленка, магнитная лента имеет основу из пластмассы, например поливинилхлорида, терилена, а в последнее время — лавсана. Основа с одной стороны покрыта тонким слоем магнитодиэлектрика. Чаще всего это окись железа Fe204 или его закись Fe304. Используют также сплавы железа, кобальта и двуокись хрома СrO2.
