Подводная лодка I-61
Подводная

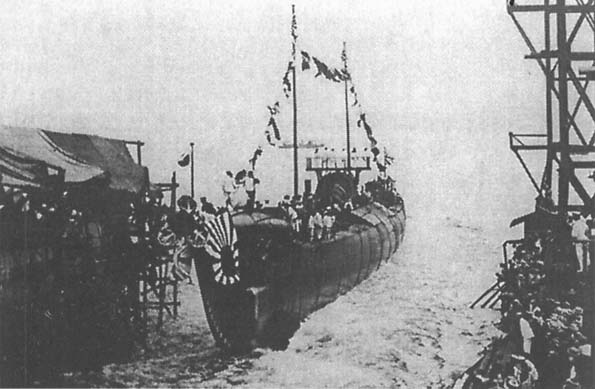

Спуск подводной лодки на воду

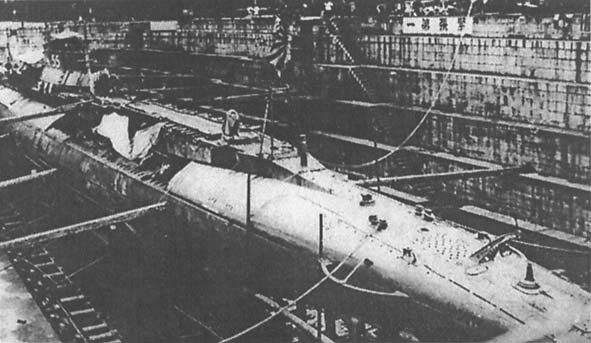

Подводная лодка I-55 в доке

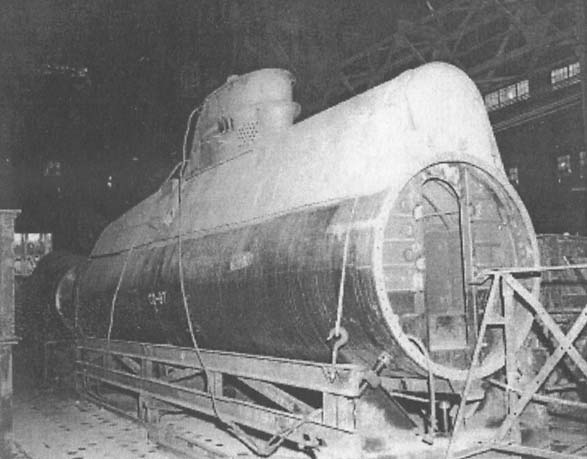

Недостроенная сверхмалая лодка «Корю» на верфи в Куре
Подводная лодка I-370 с человеко-торпедами на палубе
Подводная лодка типа STO (I-400). Водоизмещение: 5223 t/6560 t. Размеры: 122 х 12 х 7,02 м. Машины: 2-вальные дизеля + электромоторы 7700 shp/2400 shp = 18,7/6,5 узл… 30000 миль @ 16 узл./ 60 миль @ 3 узл… Вооружение: 8 ТА 533 мм (нос, 20 торпед), 1 — 140/50 мм, 10–25 мм (3 х 3 + 1 х 1), 3 гидросамолета. Экипаж: 144 человека.

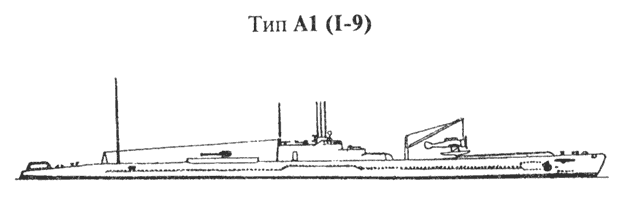

Подводная лодка типа А1 (I-9). Водоизмещение: 2919 t/4149 t. Размеры: 113,7 х 9,55 х 5,36 м. Машины: 2-вальные дизеля + электромоторы 2400 shp/ 1100 shp = 23,5/8 узл… 16000 миль @ 16 узл./60 миль @ 3 узл… Вооружение: 6

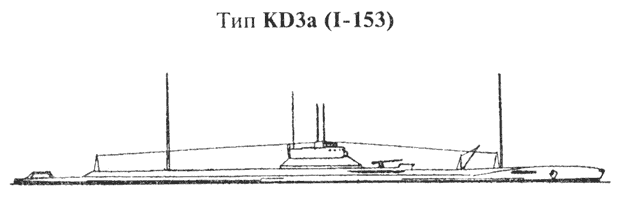

Подводная лодка типа KD3a (I-153). Водоизмещение: 1800 t/2300 t. Размеры: 100,58 х 7,98 х 4,83 м. Машины: 2-вальные дизеля + электромоторы 6800 shp/ 1800 shp = 20/8 узл… 10000 миль @ 10 узл./90 миль @ 3 узл… Вооружение: 8 ТА 533 мм (6 нос, 2 корма, 16 торпед), 1 — 120/45 мм. Экипаж: 64 человека.
Подводная лодка типа KS (Ro-100). Водоизмещение: 601 t/782 t. Размеры: 60,9 х 6,0 х 3,51 м. Машины: 2-вальные дизеля + электромоторы 1100 shp/ 760 shp = 14,2/8 узл… 3500 миль @ 12 узл./60 миль @ 3 узл… Вооружение: 4 ТА 533 мм (нос, 8 торпед), 2 — 25 мм зен… Экипаж: 38 человек.

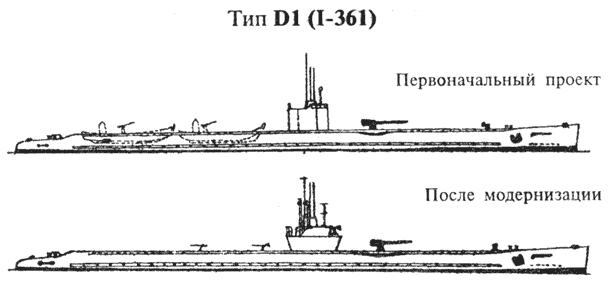

Подводная лодка типа Dl (1-361). Водоизмещение: 17791/2215 t. Размеры: 73,5 x 8,9 x 4,76 м. Машины: 2-вальные дизеля + электромоторы 1850 shp/ 1200 shp = 13/6,5 узл… 15000 миль @ 10 узл./120 миль @ 3 узл… Вооружение: 1 — 140/40 мм, 2 — 25 мм, 2 десантные баржи (после модернизации сняты). Экипаж: 60 человек.
Подводная лодка типа Maru-yu (Yu-1). Водоизмещение: 273 t/3701. Размеры: 40,9 x 3,9 x 2,95 м. Машины: 1-вальный дизель + электромоторы 400 shp/ 75 shp = 10/5 узл… 1500 миль @ 8 узл… Вооружение: 1-37 мм. Экипаж: 13 человек. Транспортные лодки, спроектированы армией для снабжения изолированных островных гарнизонов.
