Вопрос 113. В каких точках электросети устанавливаются счетчики для расчета энергоснабжающей организации (продавца) с потребителем (покупателем) электроэнергии?

Ответ. Устанавливаются по границам раздела сети (по балансовой принадлежности) энергоснабжающей организации и потребителя.

Вопрос 114. Где устанавливают коммерческие (расчетные) счетчики активной электроэнергии на электростанциях?

Ответ. Счетчики устанавливают:

на

каждом генераторе для учета всей выработанной генератором электроэнергии;

на всех линиях, отходящих от шин генераторного напряжения, – по одному счетчику, а на линиях, по которым возможна реверсивная работа, – по одному реверсивному счетчику;

на межсистемных линиях электропередачи – по одному счетчику одинакового класса точности на каждой стороне линии, а на линиях, по которым возможна реверсивная работа, – по одному реверсивному счетчику одинакового класса точности на каждой стороне линии;

на линиях всех классов напряжений, отходящих от шин электростанций;

на присоединениях всех трансформаторов и линий, питающих шины собственных нужд (СН) выше 1 кВ. При этом счетчики устанавливаются на стороне высшего напряжения. Если трансформаторы СН электростанции питаются от шин 35 кВ и выше или ответвлением от блоков выше 10 кВ, допускается установка счетчиков на стороне низшего напряжения трансформаторов;

на линиях хозяйственных и производственных нужд организаций и посторонних потребителей, присоединенных к распределительному устройству СН электростанций;

на каждом обходном выключателе для присоединений, имеющих коммерческий учет, – по одному реверсивному счетчику.

Вопрос 115. Где устанавливают коммерческие (расчетные) счетчики активной энергии на подстанциях?

Ответ. Счетчики устанавливают:

на линиях всех классов напряжений, отходящих от шин подстанции;

на межсистемных ЛЭП – по одному счетчику одинакового класса точности на каждой стороне линии, а на линиях, по которым возможна реверсивная работа, – по одному реверсивному счетчику одинакового класса точности на каждой стороне линии;

на линиях хозяйственных и производственных нужд, перечень которых определяется нормативными документами;

на каждом обходном выключателе для присоединений, имеющих коммерческий учет, – по одному реверсивному счетчику;

на стороне среднего и низшего напряжений силовых трансформаторов, если на стороне высшего напряжения отсутствуют измерительные ТТ;

на трансформаторах СН, если электроэнергия, отпущенная на собственные нужды, не учитывается другими счетчиками; при этом счетчики рекомендуется устанавливать со стороны низшего напряжения.

Вопрос 116. В каких случаях допускается установка счетчиков на стороне низшего напряжения трансформаторов?

Ответ. Допускается в случаях, когда ТТ, выбранные по условиям тока КЗ или по характеристикам средств РЗиА, не обеспечивают требуемой точности

учета электроэнергии, а также когда у имеющихся встроенных ТТ отсутствует обмотка класса точности 0,5.

Вопрос 117. Где устанавливаются коммерческие счетчики реактивной электроэнергии?

Ответ. Устанавливаются на присоединениях:

потребителей, рассчитывающихся за активную электроэнергию с учетом реактивной электроэнергии и мощности – на тех же элементах схемы, на которых установлены коммерческие счетчики активной электроэнергии;

источников РМ, если по ним производится расчет за реактивную электроэнергию, выданную в сеть энергосистемы, или осуществляется контроль заданного режима работы.

Организация технического учета электроэнергии

Вопрос 118. С какой целью устанавливаются счетчики технического учета на всех электростанциях мощностью более 10 МВт?

Ответ. Устанавливаются с тем, чтобы обеспечивать возможность вычисления балансов электроэнергии по классам напряжения и по электростанции в целом, а также в системе СН.

Вопрос 119. С какой целью устанавливаются счетчики технического учета активной электроэнергии на подстанциях 35 кВ и выше?

Ответ. Устанавливаются с тем, чтобы обеспечивать возможность вычисления балансов электроэнергии по РУ всех классов напряжения и по подстанции в целом, а также чтобы обеспечивать контроль режимов электропотребления и возможность определения электропотребления подразделений и предприятий.

Вопрос 120. С какой целью устанавливаются счетчики технического учета реактивной электроэнергии на электростанциях и подстанциях?

Ответ. Устанавливаются для учета поступившей и отпущенной электроэнергии.

Требования к счетчикам электроэнергии

Вопрос 121. Какие счетчики применяются в электроустановках 35 кВ и выше?

Ответ. Применяются трехфазные трехэлементные счетчики, которые должны включаться в каждую фазу присоединения.

Вопрос 122. Какие должны быть классы точности коммерческих счетчиков активной электроэнергии?

Ответ. Должны быть классы точности, приведенные в табл. 1.5.1 для различных объектов.

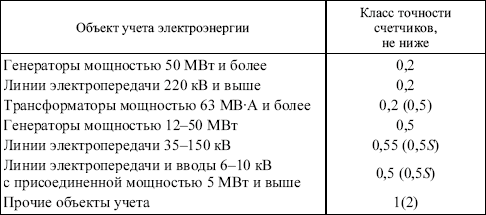

Таблица 1.5.1

Классы точности коммерческих счетчиков активной электроэнергии

Вопрос 123. Как может выбираться класс точности коммерческих счетчиков реактивной электроэнергии?
