Вопрос. Каким должно быть время автоматического отключения питания в системе TN?
Ответ. Не должно превышать значений, указанных в табл. 1.7.1.

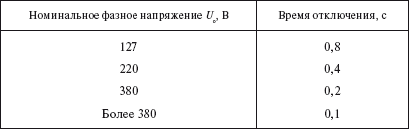

Таблица 1.7.1
Наибольшее допустимое время защитного автоматического отключения для систем TN
Приведенные значения времени отключения считаются
В цепях, питающих распределительные, групповые, этажные и др. щиты и щитки, время отключения не должно превышать 5 с.
Допускаются значения времени отключения более указанных в табл. 1.7.1, но не более 5 с в цепях, питающих только стационарные электроприемники от распределительных щитов или щитков при выполнении одного из следующих условий:
полное сопротивление защитного проводника между главной заземляющей шиной и распределительным щитком не превышает значения, Ом:
50 · Zц / U0 ,
где Zц – полное сопротивление цепи «фаза-нуль», Ом,
U0 – номинальное фазное напряжение цепи, В,
50 – падение напряжения на участке защитного проводника между главной заземляющей шиной и распределительным щитом или щитком, В;
к шине PE распределительного щита или щитка присоединена дополнительная система уравнивания потенциалов, охватывающая те же сторонние проводящие части, что и основная система уравнивания потенциалов.
Допускается применение УЗО, реагирующих на дифференциальный ток (1.7.79).
Вопрос. В каких цепях не допускается применять УЗО, реагирующие на дифференциальный ток?
Ответ. Не допускается применять в четырехпроводных трехфазных цепях (система TN-С). В случае необходимости применения УЗО для защиты отдельных электроприемников, получающих питание от системы TN-С, защитный РЕ проводник электроприемника должен быть подключен к PEN– проводнику цепи, питающей электроприемник, до защитно-коммутационного аппарата (1.7.80).
Вопрос. Чему должно быть равным время автоматического отключения питания при двойном замыкании на ОПЧ в системе IT?
Ответ. Должно соответствовать данным табл. 1.7.2 (1.7.81).
Таблица 1.7.2
Наибольшее допустимое время защитного автоматического отключения для системы IT
Вопрос. Какие проводящие части должна соединять основная система уравнивания потенциалов в электроустановках напряжением до 1 кВ?
Ответ. Должна соединять
нулевой защитный PE или PEN проводник питающей линии в системе TN;
заземляющий проводник, присоединенный к заземляющему устройству электроустановки, в системах IT и TT;
заземляющий проводник, присоединенный к заземлителю повторного заземления на вводе в здание (если есть заземлитель);
металлические трубы коммуникаций, входящих в здание: горячего и холодного водоснабжения, канализации, отопления, газоснабжения и т. п.;
металлические части каркаса здания;
металлические части централизованных систем вентиляции и кондиционирования. При наличии децентрализованных систем вентиляции и кондиционирования металлические воздуховоды следует присоединять к шине РЕ щитов питания вентиляторов и кондиционеров;
заземляющее устройство систем молниезащиты 2-й и 3-й категорий;
заземляющий проводник функционального (рабочего) заземления, если такое имеется и отсутствуют ограничения на присоединение сети рабочего заземления к заземляющему устройству защитного заземления;
металлические оболочки телекоммуникационных кабелей.
Для соединения с основной системой уравнивания потенциалов все указанные части должны быть присоединены к главной заземляющей шине при помощи проводников системы уравнивания потенциалов (1.7.82).
Вопрос. Что должна соединять между собой система дополнительного уравнивания потенциалов?
Ответ. Должна соединять между собой все одновременно доступные прикосновению ОПЧ стационарного электрооборудования и сторонние проводящие части, включая доступные прикосновению металлические части строительных конструкций здания, а также нулевые защитные проводники в системе TN и защитные заземляющие проводники в системах IT и TT, включая защитные проводники штепсельных розеток (1.7.83).
Вопрос. Как обеспечить защиту при помощи двойной или усиленной изоляции?
Ответ. Такая защита может быть обеспечена применением электрооборудования класса II или заключением электрооборудования, имеющего только основную изоляцию токоведущих частей, в изолирующую оболочку.
Проводящие части оборудования с двойной изоляцией не должны быть присоединены к защитному проводнику и к системе уравнивания потенциалов (1.7.84).
Вопрос. В каких случаях следует применять защитное электрическое разделение цепей?
Ответ. Следует применять, как правило, для одной цепи.
Наибольшее рабочее напряжение отделяемой цепи не должно превышать 500 В.
Токоведущие части цепи, питающейся от разделительного трансформатора, не должны иметь соединений с заземленными частями и защитными проводниками других цепей (1.7.85).
Вопрос. Допускается ли питание нескольких электроприемников от одного разделительного трансформатора?
