2) для сетей 110 кВ и выше верхний предел тока, отключаемого трубчатым разрядником, должен быть не менее наибольшего возможного эффективного значения тока однофазного КЗ в данной точке сети (с учетом апериодической составляющей), а нижний предел не более наименьшего возможного в данной точке сети (без учета апериодической составляющей) тока однофазного или двухфазного КЗ (п. 4.2.146).
Вопрос 133. Какие дополнительные защитные меры необходимы на ВЛ с деревянными опорами 3-35 кВ?
Ответ. В заземляющих спусках защитных промежутков следует выполнять дополнительные защитные

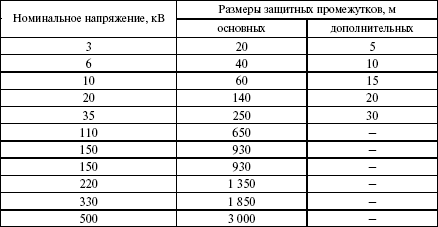

Таблица 4.2.9
Рекомендуемые размеры основных и дополнительных защитных промежутков
Вопрос 134. С учетом каких характеристик следует выбирать разрядники вентильные или ОПН?
Ответ. Следует выбирать с учетом координации их защитных характеристик с изоляцией защищаемого оборудования, соответствия наибольшего рабочего напряжения наибольшему рабочему напряжению сети с учетом высших гармоник и неравномерности распределения напряжения по поверхности, а также допустимых повышений напряжения в течение времени действия резервных релейных защит при однофазном замыкании на землю, при одностороннем включении линии или переходном резонансе на высших гармониках (п. 4.2.148).
Вопрос 135. Какими должны быть расстояния по шинам, включая ответвления, от разрядников до трансформаторов и другого оборудования?
Ответ. Должны быть не более указанных в таблицах 4.2.10-4.2.13. При превышении указанных расстояний должны быть дополнительно установлены защитные аппараты на шинах или линейных присоединениях.
Приведенные в таблицах 4.2.10-4.2.13 наибольшие допустимые расстояния до электрооборудования соответствуют его изоляции категории «б» по государственному стандарту.
Наибольшие допустимые расстояния между РВ или ОПН и защищаемым оборудованием определяют, исходя из числа линий и разрядников, включенных в нормальном режиме работы ПС (п. 4.2.148).
Вопрос 136. При каком условии должны быть установлены РВ или ОПН в цепях трансформаторов и шунтирующих реакторов?
Ответ. Должны быть установлены без коммутационных аппаратов между ними и защищаемым оборудованием.
Защитные аппараты при нахождении оборудования под напряжением должны постоянно включены (п. 4.2.149).
Вопрос 137. Что необходимо установить при присоединении трансформатора к РУ кабельной линией 110 кВ и выше?
Ответ. В месте присоединения кабеля к шинам РУ с ВЛ должен быть установлен комплект РВ или ОПН. Заземляющий зажим РВ или ОНИ должен быть присоединен к металлическим оболочкам кабеля.
При длине кабеля больше удвоенного расстояния, указанного в таблицах 4.2.10-4.2.13, РВ или ОПН с такими же остающимися напряжениями, как у защитного аппарата в начале кабеля, устанавливается у трансформатора (п. 4.2.150).
Вопрос 138. Как должны быть соединены неиспользованные обмотки низшего и среднего напряжений силовых трансформаторов (автотрансформаторов),
Ответ. Должны быть соединены в звезду или треугольник и защищены РВ или ОПН, включенными между вводами каждой фазы и землей. Защита неиспользуемых обмоток низшего напряжения, расположенных первыми от магнитопровода, может быть выполнена заземлением одной из вершин треугольника, одной из фаз или нейтрали звезды либо установкой РВ или ОПН соответствующего класса напряжения на каждой фазе.
Защита неиспользуемых обмоток не требуется, если к ним постоянно присоединена кабельная линия длиной не менее 30 м, имеющая заземленную оболочку или броню (п. 4.2.151).
Вопрос 139. Что следует устанавливать для защиты нейтралей обмоток 110–150 кВ силовых трансформаторов, имеющих изоляцию, пониженную относительно изоляции линейного конца обмотки и допускающую работу с разземленной нейтралью?
Ответ. Следует устанавливать ОПН, обеспечивающие защиту их изоляции и выдерживающие в течение нескольких часов квазиустановившиеся перенапряжения при обрыве фазы линии.

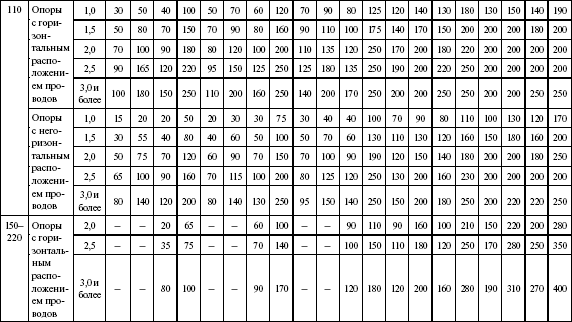

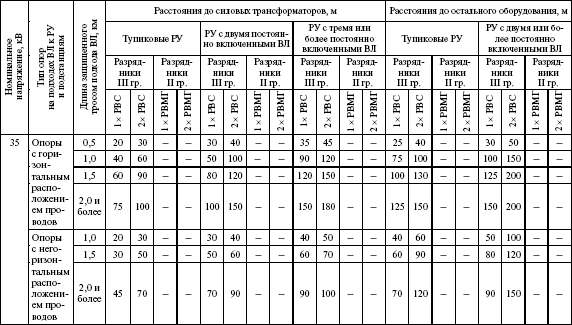

Таблица 4.2.10
Наибольшие допустимые расстояния от вентильных разрядников до защищаемого оборудования 35-220 кВ
Примечания: 1. Расстояния от РВ до электрооборудования, кроме силовых трансформаторов, не ограничиваются при числе параллельно работающих ВЛ: на напряжении ПО кВ – 7 и более; на 150 кВ – 6; на 220 кВ – 4 и более.
2. Допустимые расстояния определяются до ближайшего РВ.
3. При отличающихся данных защищенного тросом подхода допускается линейная интерполяция допустимого расстояния.

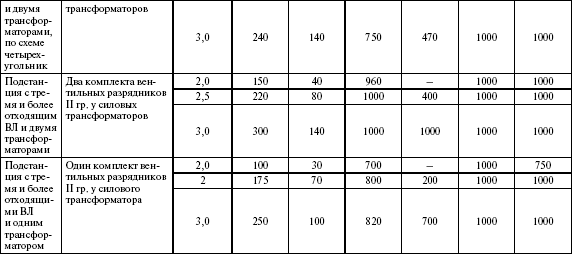

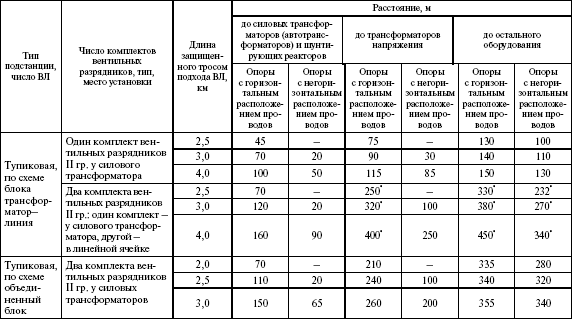

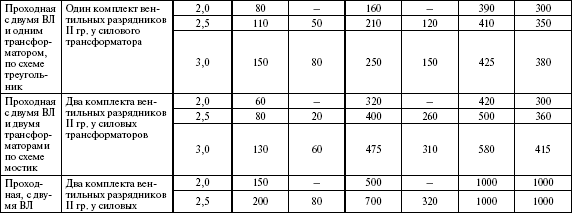

Таблица 4.2.11
Наибольшие допустимые расстояния от вентильных разрядников до защищаемого оборудования 330 кВ
* От РВ, установленных у силовых трансформаторов.
Примечание. При отличающихся длинах защищенного подхода допускается линейная интерполяция значения допустимого расстояния.
