Так как данные для построения каждой диаграммы индикатора берутся из своего буфера индикатора, количество заявленных буферов индикатора не может быть меньше, чем заявленное число графических построений индикатора.
Сразу же возникает вопрос, каким образом конкретный массив, представляющий буфер индикатора, сопоставляется с конкретным графическим построением индикатора.
Делается это в функции обратного вызова OnInit с помощью вызова функции SetIndexBuffer.
Например, для индикатора ADX:
SetIndexBuffer(0,ExtADXBuffer);
SetIndexBuffer(1,ExtPDIBuffer);
SetIndexBuffer(2,ExtNDIBuffer);
Где
Таким образом, массив связывается с диаграммой индикатора, а диаграмма связывается с ее формой и цветом.
Однако с буферами индикатора все немного сложнее.
Их количество может быть заявлено больше, чем количество графических построений индикатора.
Что это означает?
Это означает, что некоторые массивы, представляющие буфера индикатора, используются не для построения диаграмм индикатора, а для промежуточных вычислений.

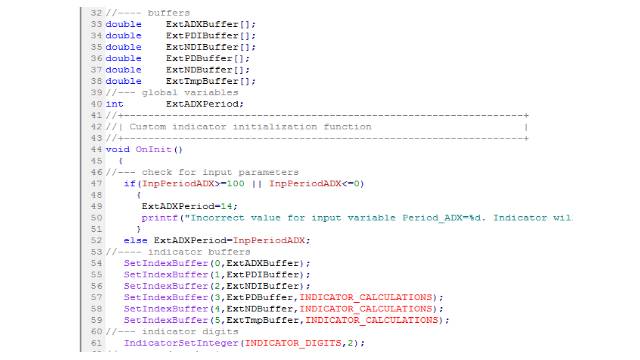

Например, для индикатора ADX:
SetIndexBuffer(3,ExtPDBuffer,INDICATOR_CALCULATIONS);
SetIndexBuffer(4,ExtNDBuffer,INDICATOR_CALCULATIONS);
SetIndexBuffer(5,ExtTmpBuffer,INDICATOR_CALCULATIONS);
Такой массив определяется с помощью третьего параметра INDICATOR_CALCULATIONS.
Это дает следующее:
Все дело в частичном заполнении массива.
Если массив, указанный в функции SetIndexBuffer, является динамическим, т.е. объявлен без указания размера, но он привязан к буферу индикатора с помощью функции SetIndexBuffer, клиентский терминал сам заботится о том, чтобы размер такого массива соответствовал ценовой истории.
Рассмотрим это на примере индикатора ADX.

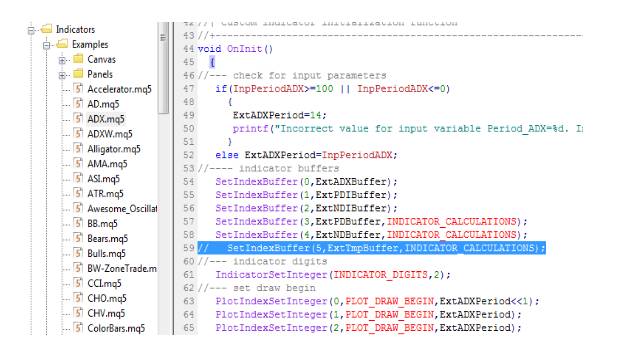

В редакторе MQL5, в окне Navigator (Навигатор), в разделе Indicators->Examples выберем и откроем исходный код индикатора ADX.
В функции OnInit закомментируем строку:
// SetIndexBuffer(5,ExtTmpBuffer,INDICATOR_CALCULATIONS);
Теперь массив ExtTmpBuffer является просто динамическим массивом.
Откомпилируем код индикатора и присоединим индикатор к графику в терминале MetaTrader 5.
В результате Терминал выдаст ошибку.
array out of range
Это произошло потому, что мы перед заполнением данного массива значениями не указали его размера и не зарезервировали под него память.
Так что его размер был равен нулю, когда мы попытались в него что-то записать.
Статическим мы этот массив сделать тоже не можем, т.е. объявить его сразу с указанием размера, так как значения такого промежуточного массива рассчитываются в функции обратного вызова OnCalculate на основе загруженной в функцию OnCalculate истории цен, а именно массивов open[], high[], low[], и close[].
Но точный размер массивов open[], high[], low[],

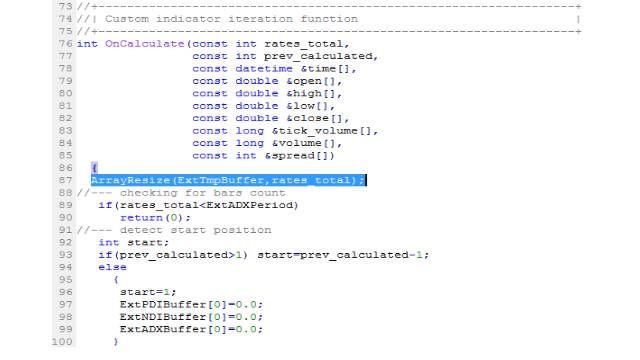

Хорошо, но мы можем в функции OnCalculate применить функцию ArrayResize, чтобы установить размер массива:
ArrayResize(ExtTmpBuffer,rates_total);
Передав в функцию в качестве аргумента переменную rates_total – количество баров на графике, на котором запущен индикатор.
Теперь после компиляции индикатор заработает как надо.
Но дело в том, что в функции OnCalculate мы сначала рассчитываем индикатор для всей ценовой истории, т.е. для rates_total значений, а затем при поступлении нового тика по символу индикатора, и соответственно вызове функции OnCalculate, мы рассчитываем значение индикатора для этого нового тика по символу и записываем новое значение индикатора в его массив буфера.
Чтобы это реализовать с промежуточным массивом, нужно внимательно следить за его размером и записывать новое значение в конец массива.
Вместо всего этого, проще всего привязать промежуточный массив к буферу индикатора с помощью функции SetIndexBuffer и таким образом решить все эти проблемы.

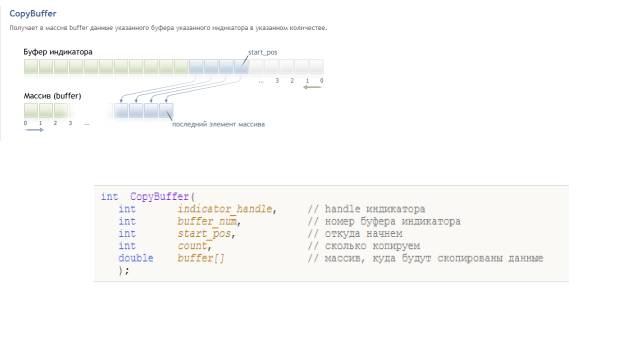

Аналогичная ситуация возникает, когда значения таких промежуточных массивов заполняются с помощью функции CopyBuffer, когда мы строим пользовательский индикатор на основе других индикаторов.
Функция CopyBuffer распределяет размер принимающего массива под размер копируемых данных.
Если копируется вся ценовая история, то проблем нет и в этом случае использовать INDICATOR_CALCULATIONS необязательно.
Если же мы хотим скопировать только одно новое поступившее значение, функция CopyBuffer определит размер принимающего массива как 1, и нужно будет использовать этот принимающий массив как еще один массив-посредник, из которого уже записывать значение в промежуточный массив индикатора. И в этом случае просто функцией ArrayResize для принимающего массива проблему не решить.
Теперь что нам делать, если мы хотим раскрашивать наши диаграммы индикатора в разные цвета в зависимости от цены?
Во-первых, мы должны указать, что наша графическая форма нашего графического построения является цветной, например:
#property indicator_type1 DRAW_COLOR_LINE
В идентификатор геометрической формы добавляется слово COLOR.
Далее значение свойства #property indicator_buffers увеличивается на единицу и объявляется еще один массив для хранения цвета.
