• Режимы улучшения изображения: позволяют значительно улучшить пользовательское восприятие за счет сглаживания контурных неровностей (antialiasing) и префильтрации растровых изображений.
• Сплайны: кроме уже существующих в GDI кривых Безье, поддерживается новый вид кривых – так называемые сплайны, которые имитируют поведение натянутой и изогнутой стальной полосы. Сплайны являются гладкими кривыми.
• Пути: как уже говорилось, пути теперь существуют независимо от контекста рисования и представляют собой мощное средство создания сложных векторных объектов. Кроме того, появилась возможность выравнивать (flatten)
• Координатные преобразования: объект Matrix позволяет осуществлять операции поворота, переноса, масштабирования и отражения объектов GDI+.
• Регионы: в отличие от GDI, регионы теперь не привязаны к координатам устройства и подчиняются координатным преобразованиям.
• Работа с растрами: теперь можно практически все! Поддерживается отрисовка растров с наложением внешнего альфа-канала, масштабированием, растяжением, искажением и поворотом растров. При этом можно установить режимы отображения отдельных пикселей – от простого переноса до префильтрации (наилучшее качество изображения). Стало возможным рисовать векторные примитивы, залитые текстурами (!).
• Поддержка популярных форматов графических файлов: необычайно приятное новшество для всех программистов, имеющих дело с разными графическими форматами. Поддерживаются форматы BMP, GIF, TIFF, JPEG, Exif (расширение TIFF и JPEG для цифровых фотокамер), PNG, ICON, WMF и EMF. Декодеры различных форматов выполнены с учетом их специфики, так что Вы сможете, например, отобразить анимационный GIF или добавить комментарий к TIFF– файлу. Загруженный, созданный или модифицированный файл может быть сохранен на диск в одном из подходящих форматов. Существует возможность написания собственных декодеров.
• Формат EMF+: разумеется, все это великолепие не могло уместиться в тесные рамки старого Enhanced Metafile. Для описания новых возможностей был создан новый формат метафайла EMF+, который позволяет сохранить на диск и затем проиграть последовательность графических команд. Существует возможность записать "дуальный" метафайл, понятный старым GDI-программам. Новые программы будут читать из него GDI+ – информацию.
Поддержка GDI+ встроена непосредственно в операционные системы Windows XP и .NET Server. Для того чтобы приложения, использующие эту библиотеку, выполнялись на предыдущих версиях Windows, необходимо установить дистрибутив gdiplus_dnld.exe размером около одного мегабайта. Найти его (и, возможно, другие необходимые обновления) можно на сайте Microsoft по адресу:
http://www.microsoft.com/msdownload/platformsdk/sdkupdate/psdkredist.htm
В его состав входят только инструкция по установке и уже упомянутая динамическая библиотека GdiPlus.dll, которую необходимо скопировать в системный каталог Windows 98/ME, Windows NT SP6 или Windows 2000. При этом возможности, предоставляемые непосредственно ядром Windows XP (в частности, технология ClearType для качественного отображения шрифтов на LCD-мониторах), будут недоступны.
ПРИМЕЧАНИЕ
Я не случайно не упомянул про Windows 95. На сайте Microsoft отсутствует всяческое упоминание о поддержке GDI+ для этой операционной
В этой статье рассматривается интерфейс к GDI+, реализованный для языка C++ – хотя уже существует реализация Microsoft для системы CLR, входящей в состав .NET, и, безусловно, вскоре усилиями энтузиастов появятся другие (например, для VB и Delphi).
Заметим, что GDI+ (вернее, ее обертка для CLR), входящая в состав Microsoft .NET Framework SDK, является основным средством рисования в среде .NET. Однако доступная на данный момент Beta 2 имеет довольно большие отличия от реализации для C++ (не только архитектурные, но и чисто внешние, например, различающиеся имена некоторых классов). Я постараюсь коротко описать эти отличия в конце статьи.
Набор заголовочных файлов (headers) и библиотека импорта GdiPlus.lib, необходимые для сборки демонстрационных приложений, входят в состав последнего Platform SDK. Те, кто до сих пор не обновил идущий с Visual Studio 6.0 Platform SDK образца 1998 года, могут загрузить его с сайта Microsoft по адресу:
http://www.microsoft.com/msdownload/platformsdk/sdkupdate/
Минимальный компонент, в состав которого входит GDI+, называется Windows Core SDK и имеет размер около 230 мегабайт.
ПРИМЕЧАНИЕ
Я понимаю, что для многих читателей, имеющих доступ в Интернет через домашний модем, предложение скачать дистрибутив такого размера прозвучит как насмешка. В качестве крайней временной меры можно раздобыть только набор заголовочных файлов GdiPlus*.h, BaseTsd.h и библиотеку импорта GdiPlus.Lib из нового Platform SDK. Но гарантировать работоспособность такого решения во всех ситуациях я не возьмусь. Да и в любом случае, обновить Platform SDK необходимо. Возможно, вам удастся найти его на CD-ROM.
На момент написания этих строк доступна версия Platform SDK за август 2001 г.
Демонстрационные примеры будут в подавляющем большинстве написаны с использованием Windows API, что позволит сосредоточиться на использовании GDI+. Но вы без труда сможете подключить эту библиотеку к своим MFC– или WTL-приложениям. Иногда я также буду приводить соответствующий пример на C# для WinForms.
Типичное рабочее место программиста на C++, как правило, включает в себя стену, на которой гордо красуется Диаграмма классов (неважно каких). Теперь рядом можно наклеить еще один плакат.

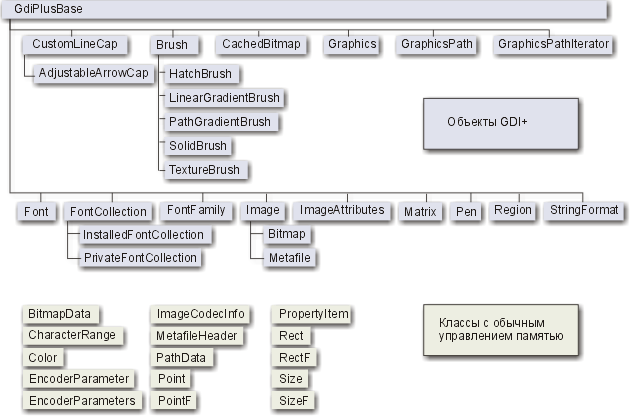

Ниже приведена иерархия классов GDI+. Я не включил в нее 8 структур данных и перечисления (enumerations) – около 50 штук.
Иерархия классов GDI+
При первом взгляде на диаграмму видно, что она очень напоминает, например, ту часть библиотеки MFC, которая отвечает за рисование, только классов гораздо больше (40 против 15 у MFC). Это и неудивительно, учитывая фирму, которая разрабатывала эти библиотеки. Основные отличия отражают новые возможности GDI+. Мы подробно рассмотрим их в следующих частях.
