Рис. 5.52.

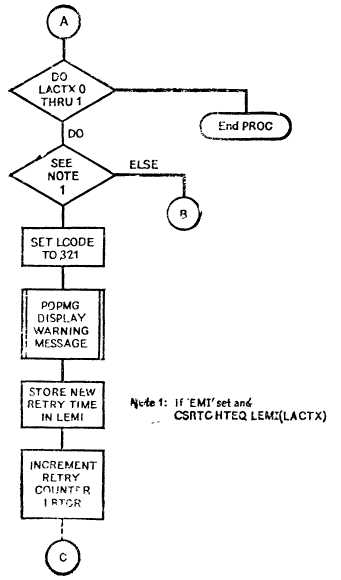

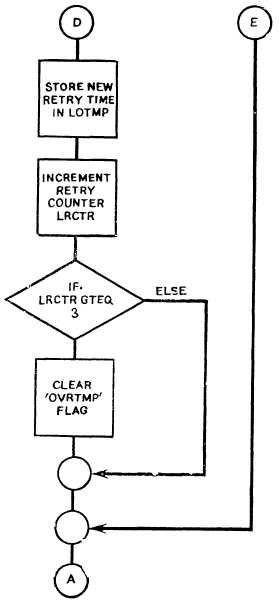

На рис. 5.52 приведено структурированное словесное описание, для которого использован язык проектирования программ PDL. Это описание эквивалентно нескольким блок-схемам, которые изображены на рис. 5.53. Словесное описание лучше блок-схем по следующим причинам:
1) оно располагается на одной странице, и его общая структура легко обозрима;
2) оно содержит больше информации, чем блок-схемы.
На рис. 5.54 приведено другое описание с гораздо большим числом комментариев.
Рис. 5.54.
Служебные слова
Строки типа «
Знать, что происходит в программе, должны не только люди, занимающиеся сопровождением, но и многие другие.
— Оператору, человеку, нажимающему кнопки в машинном зале, нужно подробно рассказать, что, когда, при каких обстоятельствах делать.
— Пользователь, сидящий за терминалом, является одним из тех, для кого строилась система. Пользователь должен иметь достаточно информации о том, что, как, по чему, когда происходит в системе. Информация должна быть изложена на достаточно понятном уровне.
— Руководителям пользователей необходима документация нескольких разных уровней. Что система делает? Чего она не умеет делать? Что возможно? Легко? Трудно?
— Для управления ходом разработки руководители разработки должны регулярно получать отчеты о состоянии дел и результаты тестирования. Большая часть этих документов в конце концов выбрасывается, поскольку почти вся она подчинена текущему моменту.
— Руководство пользователей должно иметь возможность знакомиться и изучать планы реализации или ввода в эксплуатацию.
— Руководство пользователей должно периодически изучать планы с требованиями на исходные данные. Что нужно от пользователя, чтобы эти данные не устаревали и были правильными? Группа сопровождения должна иметь намного больше разной документации, чем первичные разработчики, ведь ей приходится и модифицировать, и исправлять систему.
Если взглянуть на заднюю панель любой очень большой вычислительной машины, станет очевидно, что нам совершенно необходима схема или хотя бы список, содержащий сведения о каждом проводке из точки XYZ в точку QLR. Это же относится и к программному обеспечению. Рассматривая каждый модуль как отдельную схему, можно сообразить, что нам потребуется отслеживать, кто, что и для кого делает. Но визуально представить себе программу труднее чем электронное устройство. Что такое модуль? В лучшем случае это наименьшая отдельно транслируемая часть программы, но такое толкование крайне изменчиво и в большой степени зависит от авторов. Один модуль может выполнять несколько функций. Для управления нашей большой программной системой нам нужно иметь таблицу привязки функций к модулям, и наоборот. Часто оказывается полезной схема вроде представленной в табл. 5.5 (см. также рис. 5.55)
