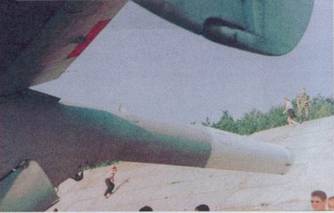

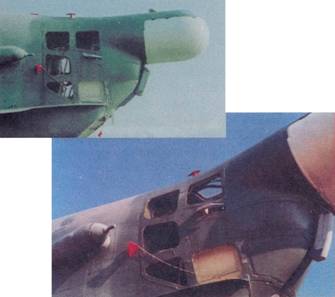

Хвостовая часть с обтекателем магниточувствительного блока магнитометра АПМ-60Е

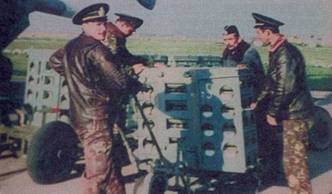

Подготовка буев в базе противолодочного оружия, авиация ЧФ
Авиационная
Электрическая проводка к нему для снижения помех выполнена двухпроводной. Пульт управления и регистрации магнитометра размещен в кабине штурмана. На Бе-12 после ввода соответствующих данных обеспечивается автоматический (полуавтоматический) вывод самолета в точку сбрасывания средств поражения с учетом их баллистических характеристик. Именно эти и некоторые другие частные тактические задачи решает ПВУ-С-1. Это счетнорешающее устройство аналогового типа (каждому мгновенному значению исходнои переменной величины с определенной точностью соответствует машинная переменная, отличающаяся от исходной физической природой и масштабным коэффициентом). Основной решающий элемент машины – потенциометрические датчики. Исходная информация о цели вводится в вычислитель вручную, а данные о высоте, курсе и скорости полета поступают автоматически от бортовых измерителей. Синхронизация перемещения перекрестия РЛС и цели в процессе прицеливания в ПВУ-С-1 обеспечивается с помощью АНП-1В-1.
В идее решения задачи поражения ПА в подводном положении принята довольно простая гипотеза. Считается, что ПА, обнаруженная одним из буев, двигаясь равномерно и прямолинейно, проходит через буй второго дополнительно выставленного барьера. По известному расстоянию между барьерами, времени их пересечения и другим данным рассчитывается место, курс и скорость цели. После получения необходимых данных штурман вводил их значения в ПВУ и с помощью автопилота самолет автоматически выводился в точку применения средств поражения. Задача могла решаться и в полуавтоматическом режиме при ручном управлении. Ввиду отличия реальных условий от гипотетических ( не принималось во внимание, что ПА проходит не через центры буев) возникали методические ошибки в дополнение к неточностям ПВУ, в котором использовались потенциометры.
Автоматический навигационный прибор АНП-1В-1 «Азов» имеет связь с доплеровским измерителем путевой скорости и угла сноса ДИСС-1, что способствует повышению точности решения навигационных и тактических задач и электрически связан с магнитометром, от которого получает сигнал на его перевод в режим работы «Повторный выход». В этом случае экипаж имеет возможность, используя показания прибора, повторно выйти в точку перевода АНП в этот режим или выполнить относительно нее полет с постоянным радиусом.
Заполнение технической› документации
Для поражения подводных лодок предназначались три типа противолодочных бомб и торпеда АТ-1.
Чрезвычайно низкая эффективность противолодочных бомб была достаточно известна, и некоторые надежды возлагались на самонаводящуюся в двух плоскостях акустическую электрическую авиационную торпеду АТ-1, которая впоследствии была модернизирована и стала называться АТ-1М.
Разработка торпеды под шифром ПЛАТ-1 началась в конце 50-х годов, в 1962 г. она поступила на вооружение. Конструктивно она состоит из трех отделений: боевого зарядного, аккумуляторного, кормового и хвостовой части. В передней части боевого зарядного отделения размещаются акустическая головка с приемно-излучающим устройством из четырех гидрофонов и приемного устройства (центральный гидрофон) пассивного канала аппаратуры самонаведения, зарядное отделение служит для размещения взрывчатого вещества, четырех взрывателей аппаратуры самонаведения (импульсный генератор, усилительное устройство и др.).
Для уменьшения скорости снижения торпеда снабжалась парашютами площадью 0,6 и 5,4 м^2 , обеспечивающими применение с высоты от 400 до 2000 м до скорости 600 км/ч при условии, что глубина моря в районе не менее 60 м.
Торпеда имела относительно невысокие
Кассета под левой консолью для подвески ориентирных бомб
С получением отраженного от цели сигнала по какому-либо из каналов управление торпедой в вертикальной плоскости передавалось блоку вертикального маневрирования, а в горизонтальной – торпедой продолжал управлять автомат курса. Угловая скорость маневрирования снижалась до 9 град./с. При прохождении торпеды на расстоянии 5 – 6 м отраженные от цели ультразвуковые импульсы вызывают срабатывание исполнительной части неконтактных взрывателей, цепь на запальные устройства контактных взрывателей замыкалась и боевой заряд торпеды подрывался. В случае прямого попадания взрыватели срабатывали от действия инерционных сил.
Если в процессе наведения акустический контакт с целью срывался, то торпеда в соответствии с логической программой приступала к вторичному поиску, циркулируя в районе потери контакта до его восстановления. В случае ненаведения по истечении 9 мин. контактные взрыватели торпеды срабатывали от самоликвидатора и она подрывалась.
При сбрасывании практических торпед после прохождения заданной дистанции или переуглублении гидростатический столовый механизм разрывал цепь питания приборов, аппаратуры и обмотки контактора. Последний размыкал цепь питания силового электродвигателя, он стопорился, и торпеда, имея положительную плавучесть, всплывала, Одновременно с этим приводились в действие шумоизлучатели, а с глубины 7 – 5 м и дымовой отметчик, облегчающий ее обнаружение.
Торпеды АТ-1 и их модификация производились на заводе «Дагдизель», выпуск прекращен в 1970 г., изготовлено 925 торпед.
Ядерная противолодочная бомба «Скальп» на транспортировочной тележке
Модернизация самолета Бе-12
По данным испытаний, вероятность поражения ПЛ торпедой АТ-1 оказалась низкой и предприняли попытку, не повышая точность определения места и элементов движения цели, увеличить вероятность, применив мощные средства поражения. Наиболее подходящими, естественно, оказались ядерные заряды. Так возникла идея превратить самолет Бе-12 в носитель ядерного боеприпаса 5Ф-48, получившего кодовое обозначение «Скальп».
Разработка самолета Бе-12СК производилась в соответствии с постановлением ЦК КПСС и Совмина СССР от 17 августа 1961 г.
Макет и материалы эскизной проработки рассмотрены в период с 21 – 27 июня 1962 г. в ОКБ-49. Объем доработок серийного самолета был относительно небольшим.
С 16 октября 1963 г, по 15 мая 1964 г. Бе-12СК проходил совместные государственные испытания, и самолет приняли на вооружение.
Внешних отличий самолеты Бе- 12СК не имели. Различие состояло в оборудовании, обеспечивающем безопасность и надежность применения оружия.
