Противотанковая артиллерия Вермахта во Второй Мировой войне
Шрифт:
37-мм противотанковая пушка Раk 35/36 была основным противотанковым средством вермахта в начале Второй Мировой войны. Она имелась на вооружении всех частей — пехоты, кавалерии, танков. Впоследствии эти орудия главным образом использовались в составе пехотных дивизий, а также дивизионов истребителей танков. В 1941 году началась замена Раk 35/36 на более мощные 50-мм противотанковые орудия Раk 38, а позже и на 75-мм Раk 40. Те не менее, 37-мм противотанковые пушки оставались на вооружении частей вермахта вплоть до конца войны. По состоянию на 1 марта 1945 года в войсках еще имелось 216 Раk 35/36, еще 670 орудий находилось на складах и в арсеналах.
Раk 35/36 устанавливались на немецкие бронетранспортеры Sd.Kfz.250/10 и Sd. Kfz.251/10, а также в небольших количествах на
Тактико-технические данные 37-мм противотанковой пушки Раk 35/36.
Разработка легкой противотанковой пушки с коническим каналом ствола, получившей обозначение 4,2-cm Pak 41, началась осенью 1941 года фирмой Маузер. Новое орудие, как и s.Pz.В.41, имело ствол переменного калибра с 42 до 28 мм (на самом деле, реальный калибр Pak 41 был 40,3 и 29 мм, но во всей литературе используется 42 и 28 мм. — Прим. автора). Благодаря сужающемуся каналу ствола обеспечивалось наиболее полное использование давления пороховых газов на дно снаряда, и соответственно, достигалась большая начальная скорость. Для уменьшения износа ствола Pak 41 при его изготовлении использовали специальную сталь с высоким содержанием вольфрама, молибдена и ванадия. Пушка имела горизонтальный клиновой полуавтоматический затвор, обеспечивавший скорострельность 10–12 выстрелов в минуту. Ствол был наложен на лафет 37-мм противотанковой пушки Pak 35/36. При раздвинутых станинах угол горизонтального обстрела составлял 41 градус.
42/28-мм противотанковая пушка Pak 41 с коническим каналом ствола, вид спереди. Хорошо видно, что главным внешним отличием Pak 41 от Pak 35/36 была длина ствола (АСКМ).

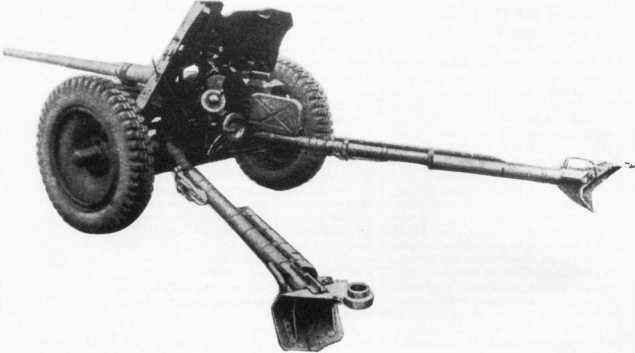

42/28-мм противотанковая пушка Pak 41 с коническим каналом ствола, вид сзади слева. Хорошо видно, что главным внешним отличием Pak 41 от Pak 35/36 была длина ствола (АСКМ).
42/28-мм противотанковая пушка Pak 41 с коническим каналом ствола на огневой позиции. Северная Африка, 1942 год. Орудие закрыто маскировочной сетью (ЯМ).
В боекомплект орудия входили специальные унитарные выстрелы с осколочно-фугасным и бронебойным снарядами. Конструкция последних была такой же, как у тяжелого противотанкового ружья s.Pz.B.41 калибра 28/20 мм. Снаряды имели специальную конструкцию ведущей части, допускавшую уменьшение ее диаметра по мере движения снаряда в коническом канале ствола.
Испытания 4,2-cm Pak 41, показали отличные результаты — на дистанции 1000 м его снаряды массой 336 г уверенно пробивали 40-мм броневой лист. Производство нового орудия передали с Маузера фирме Биллерер и Кюнц (Billerrer & Kunz) в городе Ашерслебен (Aschersleben), где до конца 1941 года их сделали 37 штук. Выпуск Pak 41 прекратили в июне 1941 года, после изготовления 313 пушек. Цена одного образца составляла 7 800 рейхсмарок. Эксплуатация 4,2-cm Pak 41 показала низкую живучесть ее ствола, несмотря на использование в его конструкции специальных сплавов — всего 500 выстрелов (примерно в 10 раз меньше, чем у 37-мм Pak 35/36). Кроме того, изготовление самих стволов было очень сложной и дорогостоящей процедурой, а для выпуска бронебойных снарядов требовался вольфрам —
Противотанковые пушки 4,2-cm Pak 41 поступили на вооружение дивизионов истребителей танков пехотных дивизий вермахта и авиаполевых дивизий люфтваффе. Эти орудия находились в эксплуатации до середины 1944 года, и использовались на советско-германском фронте и в Северной Африке. По состоянию на 1 марта 1945 года девять Pak 41 находились на фронте и еще 17 на складах.
Тактико-технические данные 42-мм противотанковой пушки Pak 41.
В 1935 году фирма Рейнметалл-Борзиг начала разработку более мощного, чем Pak 35/36, противотанкового орудия калибра 50 мм. Первые образцы новой артсистемы, получившей обозначение Pak 37, были изготовлены и представлены на испытания в 1936 году. При массе 585 кг пушка имела ствол длиной 2 280 мм и начальную скорость бронебойного снаряда 685 м/с. Однако военных не удовлетворили результаты испытаний, в частности бронепробиваемость и неустойчивая конструкция лафета. Поэтому фирма Рейнметалл-Борзиг переработала конструкцию лафета, удлинила ствол до 3 000 м и разработала более мощные боеприпасы. В результате, масса орудия возросла до 990 кг, скорость бронебойного снаряда — до 835 м/с и на дистанции 500 м он пробивал броню толщиной 60 мм. После устранения ряда мелких дефектов и прохождения испытаний 50-мм противотанковая пушка, получившая обозначение Pak 38, была принята на вооружение вермахта.
Как и Pak 35/36 новое орудие имело лафет с раздвижными станинами, обеспечивающий угол горизонтального обстрела 65 градусов. Сплошные колеса с шинами из литой резины и пружинные рессоры давали возможность транспортировать Pak 38 со скоростью до 40 км/ч. Причем при приведении орудия в боевое положение и разведении станин подрессоривание колес автоматически выключалось, а при их сведении включалось. Пушка имела ствол-моноблок и полуавтоматический горизонтальный клиновой затвор, обеспечивавший скорострельность до 14 выстрелов в минуту.

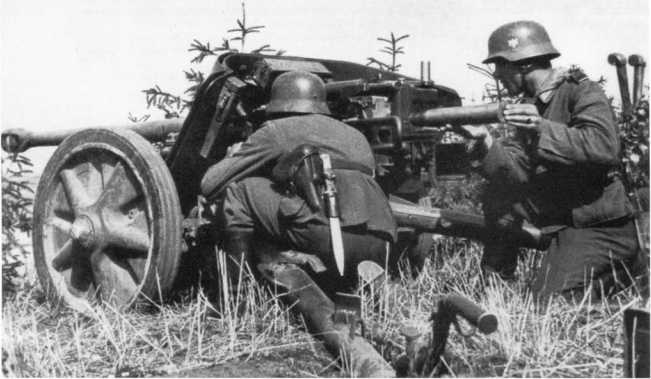

Расчет 50-мм противотанковой пушки Pak 38 во время боя. Лето 1941 года, советско-германский фронт. Хорошо видно расположение командира, наводчика, заряжающего и двух подносчиков выстрелов. У казенника видна гильза, экстрактирующаяся после выстрела (АСКМ).

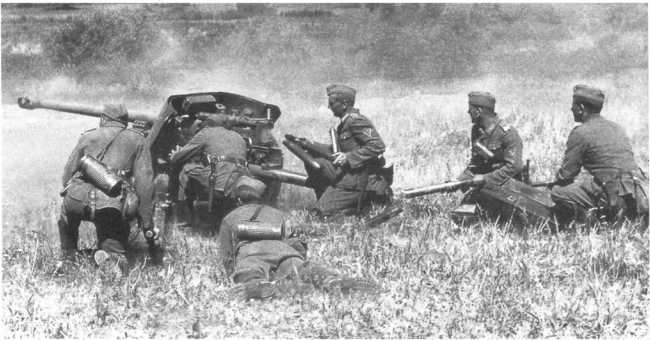

Расчет 50-мм противотанковой пушки Pak 38 ведет огонь по советским танкам. Лето 1942 года, район Воронежа. Хорошо видны действия наводчика и заряжающего, который держит в руках выстрел (РГАКФД).
Pak 38 имела два щита — верхний и нижний. Первый состоял из двух 4-мм бронелистов сложной формы, установленных с зазором 20–25 мм и обеспечивал защиту расчета спереди и немного с боков. Второй, толщиной 4 мм, подвешивался на петлях под колесной осью и защищал расчет от поражения осколками снизу. Кроме того, орудие получило новый ударно-спусковой механизм, улучшенный прицел и дульный тормоз для уменьшения отката ствола. Несмотря на то, что для облегчения конструкции ряд деталей лафета изготавливали из алюминия (например, трубчатые станины), масса Pak 38 выросла по сравнению с Pak 35/36 более чем в два раза и составила 1000 кг. Поэтому для облегчения перекатывания орудия расчетом, вручную Pak 38 комплектовалось легким одноколесным передком, к которому могли присоединяться сведенные станины. В результате получалась трехколесная конструкция, которую расчет из семи человек мог перемещать по полю боя. Причем для облегчения маневрирования колесо передка могло поворачиваться.
