Противотанковая мина ТМ-72 и минный взрыватель МВН-72

Министерство обороны СССР

Сбоку на корпусе имеется гнездо для источника тока, закрытое резьбовой пробкой 12. На пробке имеется шлиц для специального ключа. Источником тока служит элемент КБУ-1,5. Знаком «+» показано положение центрального контакта элемента.

На корпусе взрывателя имеется наружная резьба для соединения с миной. При снаряжении мин взрыватели вворачиваются от руки подтягиваются унифицированным (для серии мин ТМ-62) ключом, для чего на корпусе взрывателя имеется два гнезда 6, а на ключе — два выступа. Общий вид унифицированного и специального ключей показан на рис. 4.

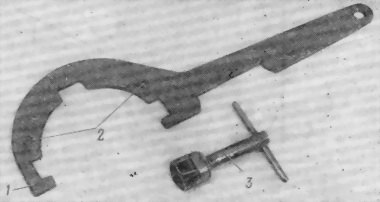

Рис. 4.

Ключи:

1 — ключ для ввертывания взрывателя в мину; 2 — выступы на ключе; 3 — ключ для отвинчивания и завинчивания пробки гнезда для источника тока

Снизу взрыватель имеет поддон, в нижней части которого закреплен передаточный заряд — тетриловая шашка массой 10 г.

На крышке взрывателя нанесена маркировка: шифр взрывателя, марка завода-изготовителя, номер партии и год изготовления.

Часовой предохранительный механизм обеспечивает перевод взрывателя из транспортного положения в боевое через 30-120 сек после прожатия кнопки.

Взаимодействие элементов взрывателя при переводе в боевое положение показано на рис. 5. В транспортном положении (рис. 5, а), электронная схема неконтактного взрывателя реагирующего органа отключена от источника тока и огневая цепь взрывателя разорвана (электровоспламенитель НХ-ПЧ 2 — пиротехнический замедлитель 3 и капсюль-детонатор ТАТ-1-Т 4 — передаточный заряд 5), так как движок 1, в корпусе которого расположены пиротехнический замедлитель и капсюль-детонатор, находится в горизонтальном положении.

а

б

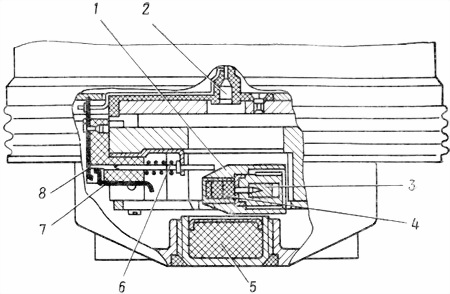

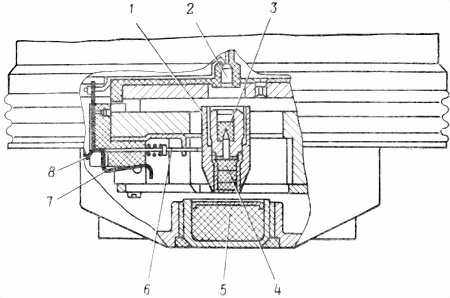

Рис. 5. Взрыватель МВН-72:

а — безопасное (транспортное) положение; б — боевое положение; 1 — поворотный движок; 2 — электровоспламенитель НХ-ПЧ; 3 — пиротехнический замедлитель; 4 — капсюль-детонатор ТАТ-1-Т; 5 — передаточный заряд; 6 — контактный шток; 7 и 8 — контакты

При переводе взрывателя в боевое положение (при прожатии кнопки) начинает работать часовой предохранительный механизм. Через 30-120 сек движок 1 (рис. 5, б), закрепленный на двух полуосях, поворачивается в вертикальное положение. В результате поворота движка пиротехнический замедлитель 3 устанавливается против электровоспламенителя 2, а капсюль-детонатор 4 — против передаточного заряда 5, в результате чего огневая цепь взрывателя замыкается.

Движок 1 при повороте передвигает подпружиненный

контактный шток 6, который острым концом замыкает контакты 7 и 8, при этом к электронной схеме взрывателя, подключается источник тока и электровоспламенитель 2.

При переводе взрывателя в безопасное (транспортное) положение одновременно с заводкой пружины часового механизма движок 1 поворачивается в горизонтальное положение. Шток 6 под действием пружины отходит от контактов 7 и 8, отключая электровоспламенитель 2 и источник тока от электронной схемы взрывателя.

Поворот движка 1 в горизонтальное положение обеспечивает разрыв огневой цепи.

Неконтактное реагирующее устройство магнитного типа обеспечивает срабатывание взрывателя при воздействии на него магнитного поля танка, бронетранспортера или автомобиля. Функциональная связь основных элементов электронной схемы взрывателя показана на блок-схеме (рис. 6).

Узлы 1–6 составляют неконтактное реагирующее устройство. Источник тока 7 часовым предохранительным механизмом 9 подключается к преобразователю напряжения 8.

Преобразователь напряжения предназначен для преобразования низковольтного напряжения источника тока 1,5 в до величины 15 в. Напряжение 15 в предназначено для питания боевого конденсатора и электронной схемы неконтактного реагирующего устройства.

Датчик1 представляет собой индукционную катушку с сердечником и предназначен для преобразования магнитного поля движущейся цели (танка, бронетранспортера, автомобиля) в ЭДС сигнала.

Фильтр2 подавляет помехи, дающие сигнал высокой частоты, и выдает полезный сигнал от датчика модулятору 3.

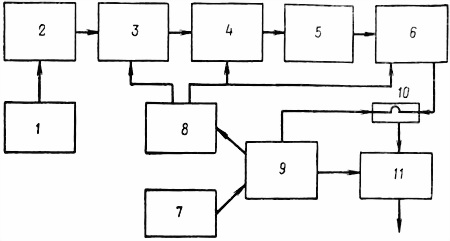

Рис. 6. Блок-схема взрывателя МВН-72:

1 — датчик; 2 — фильтр; 3 — модулятор; 4 — усилитель; 5 — счетчик импульсов; 6 — исполнительный каскад; 7 — источник тока; 8 — преобразователь напряжения; 9 — часовой предохранительный механизм; 10 — электровоспламенитель; 11 — элементы огневой цепи

Модулятор преобразует низкочастотный полезный сигнал датчика в импульсный с частотой следования импульсов около 200 гц. Преобразованный сигнал поступает на усилитель 4, а после усиления — на счетчик импульсов 5.

Счетчик импульсов обеспечивает подачу сигнала на срабатывание исполнительного каскада при поступлении на него не менее трех импульсов, что исключает срабатывание от воздействия случайных одиночных импульсов.
