Пулеметы России. Шквальный огонь

Федосеев Семен Леонидович

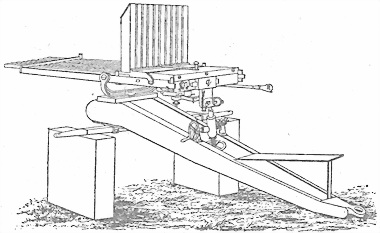

Десятиствольная картечница Пальмкранца

Первое применение «картечницы» нашли в ходе Гражданской войны в США 1861–1865 гг. А в 1866 г. русское военное министерство направило в CШA члена Артиллерийского Комитета Главного Артиллерийского Управления (ГАУ) полковника А.П. Горлова и делопроизводителя Оружейной комиссии поручика К.И. Гуниуса. Для Русской армии этот период реформ знаменовался в том числе переходом к казнозарядному оружию под унитарный «малокалиберный» патрон с металлической гильзой. После привычного 6-линейного (15,24 мм) калибр около 4 линий, конечно, выглядел «малым».

Задачей Горлова и Гуниуса было изучение американских образцов оружия и его производства, а главное — выбор образцов для перевооружения Русской армии.

С именами Горлова и Гуниуса связано появление на вооружении Русской армии 4,2-линейного винтовочного патрона (10,67-мм, с цельнотянутой латунной гильзой, зарядом дымного ружейного пороха и свинцовой безоболочечной пулей), винтовки «Бердан» обр. 1870 г. и картечниц под этот патрон, револьвера системы «Смит и Вессон» со своим 4,2-линейным патроном. Из различных систем картечниц, имевшихся в то время в США, наибольший интерес в разных странах вызывала система доктора Ричарда Дж. Гатлинга с вращающимся блоком стволов, запатентованная в 1862 г. Горлов получил задание собрать в США данные о картечницах Гатлинга. 20 картечниц заказали заводу Кольта, а Горлову поручили внести в них улучшения по его усмотрению. За основу был взят 10-ствольной вариант. Главные изменения, внесенные в него Горловым, — стволы выполнены под 4,2-лин «бердановский» патрон, улучшены затвор и выбрасыватель, повышена надежность работы. В сентябре 1869 г. в Санкт-Петербург прибыли двадцать 10-ствольных картечниц Горлова (точнее, Гатлинга — Горлова), вскоре принятые на вооружение под обозначением «4,2-линейная скорострельная пушка». Эта «пушка» упоминается обычно как «образец 1871 года».

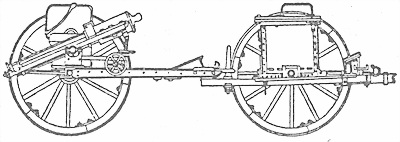

«Скорострельная пушка обр. 1871 г.» системы Гатлинга — Горлова на легком лафете с передком. Левые колеса условно не показаны. Видна укладка для патронов

Название «картечница», хоть и употреблялось широко, было слишком условным, официальное название «скорострельная пушка» вскоре перестало отвечать действительности, а с появлением скорострельных артиллерийских орудий с упругим лафетом просто рождало путаницу. Это заставило ввести уже в 1880-е годы новый термин — «пулемет». В его происхождении тоже можно уследить французское влияние — для картечниц во французском языке кроме mitrailleuse использовали еще и название canon а'balles, т. е. «пулевая пушка». В том, что потом слово «пулемет» перешло на новый, автоматический тип оружия, нет ничего необычного — во французском слово mitrailleuse так и сохранилось для обозначения автоматического оружия, да и англоязычное machinegun тоже поначалу применялось к картечницам. Первые автоматические образцы в США именовали «automatic machine gun», а в России — «автоматическими картечницами».

Ну а пока производство «4,2-линейных скорострельных пушек» 1871 г. поставил завод «Людвиг Нобель» в Санкт-Петербурге (впоследствии — «Русский дизель») — это был один изнемногих примеров серийного производства в России скорострельного оружия для армии частным заводом, развивавшим собственное станкостроение (Людвиг Нобель поставлял станки и казенным оружейным заводам). В отличие от ведущих промышленных стран, производство военного оружия в нашей стране оставалось участью прежде всего казенных (государственных) заводов. Общее развитие машиностроения в России намного отставало от таких стран, как Великобритания, Германия, Австро-Венгрия, Франция, США, где точное машиностроение активно развивали частные компании. Соответственно, переход к новой системе вооружения требовал нового переоснащения русских казенных заводов — за государственный счет и с большими закупками оборудования за рубежом. Собственное производство точных станков также приходилось ставить на самих оружейных заводах.

Капитан артиллерии В.Н. Загоскин на основе системы Гатлинга создал 8-ствольную картечницу под старый 6-линейный патрон. Завод Нобеля выпустил только 8 таких картечниц, зато отработал на них производство. А.А. Фишер на основе лафета этой картечницы разработал облегченный лафет к картечнице Горлова — до того использовали лафет полевой пушки.

К тому времени энтузиазм сторонников «скорострелок» несколько поостыл. В ходе Франко-прусской войны 1870–1871 гг. батареи 25-ствольных картечниц Реффи не принесли особой пользы в боях. Тем не менее в 1871 г. в России в артиллерийских бригадах сформировали четвертые — «скорострельные» — батареи, вооружив их картечницами Гатлинга-Горлова. С переходом в 1872 г. в полевой артиллерии к 6-батарейной структуре артбригад «скорострельные» батареи стали в них шестыми.

Не забыли и 6-ствольную картечницу Гатлинга. Ее усовершенствованием занялся инженер В.С. Барановский, и уже через два года после горловской на вооружение приняли картечницу обр. 1873 г. Гатлинга — Барановского. При облегченном лафете и парной запряжке возросла маневренность картечницы. Немаловажно было и уменьшение ее расчета с 7

до 3 человек. Картечница Барановского производства Л. Нобеля была признана лучшей на «смотре митральез», организованном египетским хедивом (турецким правителем Египта).

Эта система уже могла стать «ближе» к пехоте и кавалерии, но пехотные и кавалерийские офицеры в опытах с картечницами не участвовали, вопросы их взаимодействия почти не рассматривались, что способствовало «узкой специализации» картечниц. В том же 1873 г. по приказу Главнокомандующего войсками гвардии и Петербургского военного округа великого князя Николая Николаевича-старшего провели сравнительные стрельбы четырех картечниц («скорострельных пушек») и полувзвода пехоты по одинаковым мишеням и с одинаковых дальностей. Оказалось, что «пехота скорее определила расстояние, скорее выпустила свои патроны» и притом — с большей меткостью. В сочетании с выявленными эксплуатацией частыми задержками в работе механизмов это не прибавляло рукояточным картечницам популярности.

«СКОРОСТРЕЛЬНЫЕ ПУШКИ» ОБР. 1871 И 1873 гг

В системе Гатлинга ведущим звеном системы выступал центральный вал, приводившийся во вращение мускульной энергией стрелка через рукоятку и коническую передачу. На вал надевались блок стволов, за ним, внутри неподвижного чугунного кожуха, приемник и «замочный цилиндр», в продольных пазах которого скользили затворы. Стволы имели толщину стенок несколько больше винтовочных, поскольку рассчитывались на более «частую» стрельбу. Между кожухом и затворами помещался поддон с наклонным эллиптическим копирным пазом, с помощью которого вращение блока стволов преобразовывалось в возвратно-поступательное движение затвора. Движение затвора вперед-назад относительно ствола обеспечивалось взаимодействием его кулачка с копирным пазом. Больший участок копирного паза соответствовал операциям извлечения и выбрасывания гильзы, досылания патрона, которые, таким образом, растягивались на несколько выстрелов. Участок паза, соответствующий переднему положению затвора, служил запирающей поверхностью, обеспечивающей плотное прилежание затвора к стволу при выстреле. В затворе монтировались ударник с курком и боевой пружиной и выбрасыватель. Ударник взводился, скользя своей головкой по специальной изогнутой пластине, приклепанной к кожуху изнутри и располагавшейся в поперечной плоскости оружия. Когда ствол с затвором приходил в положение для выстрела и затвор запирал ствол, головка ударника выходила из-за пластины, ударник разбивал капсюль патрона. Число выстрелов за один оборот соответствовало количеству стволов в блоке, а скорострельность определялась скоростью вращения. К достоинствам такой схемы относится полное совмещение операции во времени, непрерывность работы, равномерная (без рывков и остановок) работа системы питания, небоязнь осечек (в случае осечки сработает следующий патрон в следующем стволе), возможность развить в короткое время высокую скорострельность без перегрева стволов. Главная опасность — затяжной выстрел (в процессе вращения он произойдет уже при открытом затворе). Главная сложность в эксплуатации — чрезвычайная утомительность работы с рукояткой. Проблемы создавала также высокая чувствительность механизма к смазке и запылению.

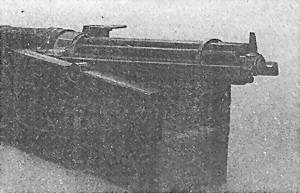

«Тело» картечницы («скорострельной пушки») Гатлинга — Горлова в экспозиции Тульского государственного музея оружия

«Тело» картечницы Гатлинга — Горлова («скорострельной пушки обр. 1871 г.») укладывалось на железную раму с цапфами, на которой крепилась и медная воронка под магазин, точнее — под секторную коробку-пачку на 24 патрона. Патроны подавались собственной тяжестью и давлением грузика, поджимаемого сверху заряжающим. Затем, по образцу модели Гатлинга 1874 г., приняли карусельное устройство с четырьмя секторами — каждый включал 4 отделения по 25 патронов. В 1885 г. был принят барабанный магазин системы Экльста.

«Тело» картечницы («скорострельной пушки») Гатлинга — Барановского в экспозиции Тульского государственного музея оружия

В картечнице Гатлинга — Барановского («скорострельной пушке обр. 1873 г.») уменьшена длина стволов, длина и масса «тела» самой картечницы. Вращающийся блок стволов облегчен, стволы укрыты медным кожухом, рукоятка вращения надета прямо на центральный вал, работа с ней стала легче. Возросла скорострельность. Изменилась и установка — картечница опиралась на круглый стол на оси лафета и поворачивалась на нем по горизонту. Появилось «автоматическое» устройство рассеивания пуль — впоследствии автоматически действующие механизмы рассеивания по фронту или в глубину появятся на ряде пулеметов. Картечница легко разбиралась на 4 части (картечница, лафет, колеса).
