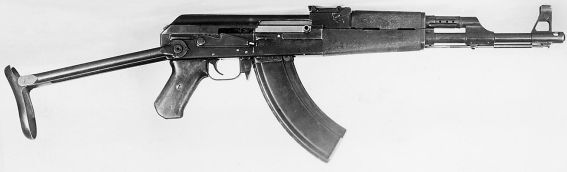

Автоматы АК-47 №2, КБ-П-410 №6 и ТКБ-415 №6 были изготовлены с деревянными прикладами, а АК-47 №3, КБ-П-410 № 5 и ТКБ-415 №7 с металлическими складными прикладами.

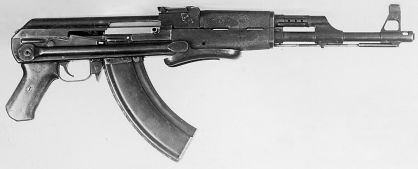

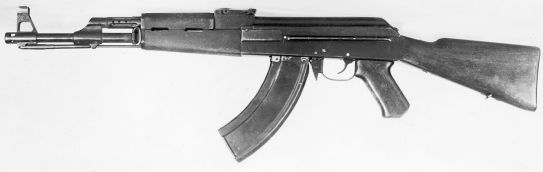

Автомат Калашникова №2
Автомат

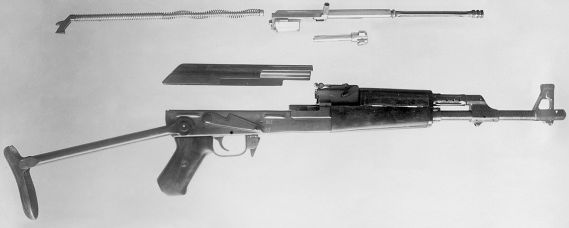

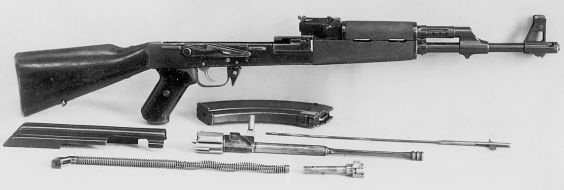

Части неполной разборки автомата Калашникова

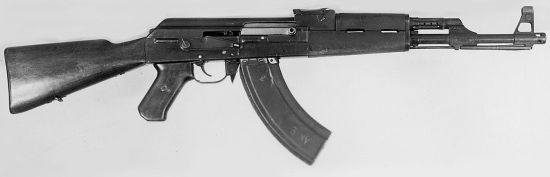

Автомат Калашникова АК-47 (№1) проходивший заводские испытания 1-3 ноября 1947 г. заметно отличается конструкцией крышки ствольной коробки и расположением управляющего выступа переводчика-предохранителя
Общая характеристика автоматов
Действие автоматики основано на принципе отвода пороховых газов из канала ствола через отверстие в стенкествола и воздействия их на прямолинейно движущийся поршень затворной рамы. Газовые каморы закрытого типа, без регулятора.
Запирание канала ствола у всех образцов осуществляется поворотом затвора вокруг его продольной оси. Боевые упоры расположены в передней части затвора (по два). Прочность сцепления затвора со стволом при выстреле обеспечивается стальным вкладышем ствольной коробки, который резьбой соединён со стволом.
Стенки ствольной коробки, не соединяющиеся непосредственно со стволом и боевыми упорами при запирании, изготовлены из тонкой листовой стали методом штамповки.
Ударно-спусковые механизмы – курковые, с отдельной боевой пружиной. Они разработаны по принципиальной схеме механизма чехословацкой винтовки ZH-29. Механизм обеспечивает возможность ведения автоматической и одиночной стрельбы. Переводчик огня одновременно выполняет роль предохранителя, подпирающего курок.
Питание патронами осуществляется из отъёмных коробчатых магазинов ёмкостью 30 патронов с двухрядным их расположением.
Прицелы – секторного типа, с прицельной дальностью 800 м. Обеспечена возможность перемещения мушки в горизонтальной и вертикальной плоскостях.
Автомат каждой конструкции выполнен в двух вариантах: с деревянным и металлическим складывающимся прикладами.
Автоматы Калашникова и Булкина снабжены дульными тормозами-компенсаторами, а автомат КБ-2 – дульным тормозом активного типа.
По сравнению с ранее испытывавшимися, автоматы были доработаны и имели значительные (а автомат АК-47 – кардинальные) изменения конструкции.

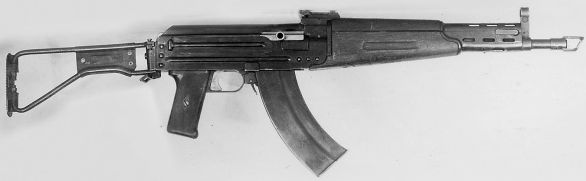

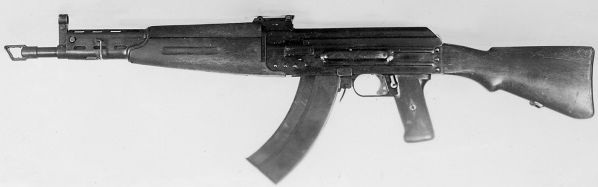

Автомат Булкина
Автомат

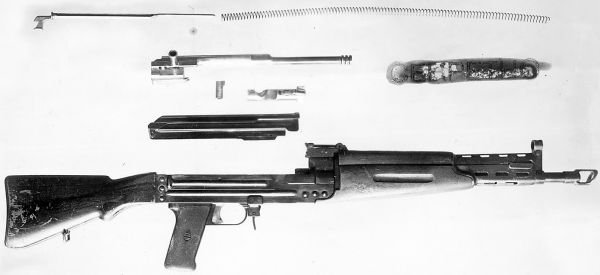

Части неполной разборки автомата Булкина
Основные изменения, внесённые в конструкци опытных автоматов в процессе их доработки
Автомат Калашникова в процессе конструктивной доработки был подвергнут коренной переделке. При этом изменены его некоторые основные узлы.
а) стебель затвора и толкатель с поршнем заменены одной сборкой – затворной рамой. Упразднена задняя перемычка стебля затвора (рамы) и промежуточное тело (ударник), через которое удар курка передавался на ударник затвора.
В представленном на испытание варианте автомата курок ударяет непосредственно по ударнику, помещённому в затворе. Для обеспечения такого сочетания курка с ударником, задняя часть затвора несколько удлиненна. Принципиальная схема кинематической связи затвора с затворной рамой оставлена без изменения.
б) Изменена конструкция газовой трубки (изготовлена штамповкой из листовой стали).
в) Ствольная коробка состоит из двух частей – массивного вкладыша, обеспечивающего прочность соединения затвора со стволом и короба, изготовленного из тонкой листовой стали методом штамповки.
Сверху ствольная коробка, от заднего среза ствола до затыльника, закрыта отъёмной крышкой, изготовленной из тонкой листовой стали методом штамповки.
г) Отражатель сделан жёстким, заодно с вкладышем ствольной коробки.
д) Изменена конструкция спускового механизма (принята схема чехословацкой винтовки ZH-29).
е) Разработана новая оригинальная конструкция переводчика и предохранителя спускового механизма. Изменение вида огня и постановка механизма на предохранитель осуществляются поворотом рычага, который одновременно выполняет функции заслонки, закрывающей щель между крышкой и ствольной коробкой и ограничивающей отход затворной рамы назад в том случае, когда спусковой механизм поставлен на предохранитель.
ж) Нижняя обойма цевья сделана отъёмной.
з) Изменена конструкция металлического складывающегося приклада. Приклад складывается вниз как при вставленном магазине, так и без магазина.
и) Рукоятка перезаряжания перенесена вправо.
к) Изменена конструкция шомпола. К шомполу присоединена отвёртка и выколотка, представляющие собой комбинированную принадлежность.
л) Увеличена высота прицельной линии относительно оси приклада.
При доработке автомата конструктором Калашниковым были учтены все указания НИПСМВО и УСВ ГАУ ВС, за исключением следующих:
а) не изменена конструкция крепления мушки к её основанию;
б) не приняты специальные меры по улучшению кучности боя автомата (разработан лишь недостаточно эффективный дульный тормоз-компенсатор);
в) не разработан способ фиксации затворной рамы в заднем положении при устранении задержек.
В автомат Булкина при конструктивной доработке внесены следующие изменения:
а) изменена принципиальная схема отражателя – отражатель присоединён к ствольной коробке и прижимается к затвору специальной пружиной с гнетком;
