Диаграмма напряжений и таблица истинности этого элемента показаны на рис. 14.13.
Рис. 14.13. Диаграмма напряжений и таблица истинности элемента И (AND)
Чаще всего показанный логический элемент обозначают, как 2И, поскольку входов у схемы — два; существуют разновидности элементов, выполняющих функцию логического умножения трех (3И) и более входных
Элемент И-НЕ — разновидность элемента, выполняющего функцию логического умножения с той разницей, что на выходе осуществляется операция НЕ (NOT) — инверсия. Таблица истинности такого элемента показана на рис. 14.14. По аналогии с предыдущим элементом имеются также элементы 3И-НЕ и другие.
Рис. 14.14. Таблица истинности и диаграмма напряжений элемента И-НЕ (NAND)
Элемент ИЛИ — выполняет функцию логического сложения (OR). Вновь проиллюстрируем работу с помощью простейшей схемы, показанной на рис. 14.15.
Рис. 14.15. Пояснение работы логического элемента ИЛИ
В разомкнутом состоянии переключателей SA1 и SA2 прибор PV регистрирует низкий уровень, при замыкании переключателей SA1 или SA2 регистрируется высокий уровень, то же самое происходит и при их одновременном замыкании.
Таблица истинности элемента показана на рис. 14.16.
Рис. 14.16. Диаграмма напряжений и таблица истинности элемента ИЛИ (OR)
Элемент ИЛИ-HE (NOR) показан на рис. 14.17 и дополнительных пояснений не требует.
Рис. 14.17. Таблица истинности и диаграмма напряжений элемента ИЛИ-HE (NOR)
Элемент Исключающее ИЛИ (XOR) — может быть составлен из названных элементов путем их соединения по определенному правилу. Однако этот элемент принято включать в набор «кирпичиков» цифровой техники, поскольку функция, выполняемая им, уникальна. Это — цифровой компаратор, который сигнализирует о равенстве сигналов на входах. На выходе будет лог. 0 только когда на обоих входах 0 или 1. Таблица истинности этого элемента показана на рис. 14.18.
Рис. 14.18. Таблица
Элемент Исключающее ИЛИ-HE (XNOT-OR) мало чем отличается от предыдущего элемента. На выходе будет лог. 1, только когда на обоих входах 0 или 1. Таблица его истинности показана на рис. 14.19.
Рис. 14.19. Таблица истинности и диаграмма напряжений элемента Исключающее ИЛИ-НЕ (XNOT-OR)
Кроме описанных простейших элементов, часто используются и более сложные, размещенные в одном корпусе микросхемы. Например, элемент 2И-ИЛИ, изображенный на рис. 14.20, может быть заменен показанной эквивалентной схемой.
Рис. 14.20. Вариант комбинации логических элементов в одном корпусе для удобства создания конструкций
Иногда в практических схемах, кроме обычных логических элементов, можно встретить логические элементы, выполненные на диодах-резисторах (рис. 14.21).
Рис. 14.21. Диодно-резисторные логические элементы
Так делают, когда нецелесообразно устанавливать лишний корпус микросхемы, а небольшое увеличение при этом потребляемого тока значения не имеет. Существует много и других комбинаций, но мы пока ограничимся вопросами построения логических цепей, называемых комбинационными логическими схемами, и перейдем к другому виду — последовательностным схемам (схемам, работающим в определенной последовательности действий).
Итак, комбинационная логическая схема, как мы уже поняли, строится на основе элементарного логического элемента. Последовательностная логическая схема в своей основе имеет другой элементарный элемент — триггер. Но не думайте, что сейчас вы встретите что-то принципиально новое. В рассказе о триггере мы столкнемся со знакомыми нам логическими «кирпичиками», соединенными особым образом.

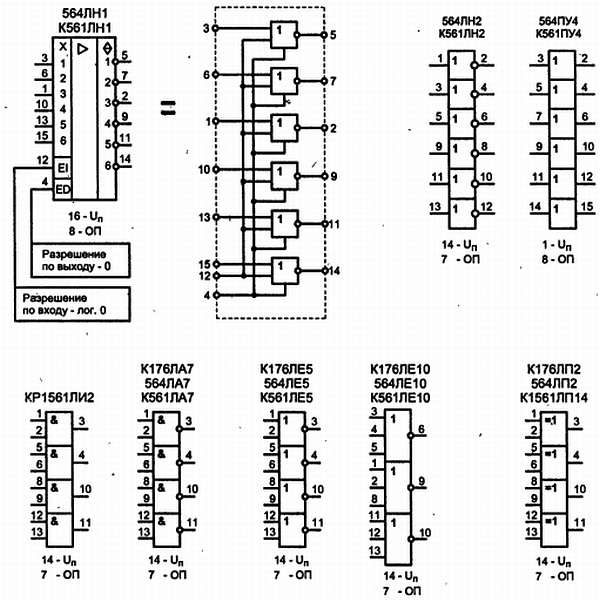

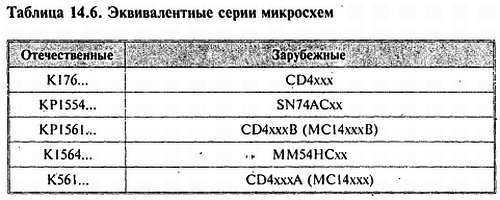

Итак, триггер. Он предназначен для размещения цифровых данных, обеспечения нужных временных задержек, формирования заданных последовательностей сигналов. Триггер обладает очень важным свойством — имеет память. Он запоминает входные сигналы даже тогда, когда они будут сняты. Различают несколько разновидностей триггеров, поэтому поговорим о них по очереди. Эти элементы мы будем рассматривать на примере конкретных микросхем из КМОП серий, которые наиболее удобны для изготовления своих конструкций (все ниже изложенное справедливо и для других серий, но иногда с небольшими поправками, о которых можно узнать в справочнике).
