Штангенциркуль используют для измерения величины деталей. Для этого сторону детали помещают между штангой и рамкой; верхний ус будет показывать размер измеряемого расстояния (рис. 19).
Рис. 19. Штангенциркуль.
Плотницкий и столярный инструмент
Ручной инструмент предназначен для выполнения работы с применением собственной силы. Большинство из описанных инструментов с легкостью
Условно плотницкий и столярный инструмент можно разделить по назначению: для пиления, строгания, долбления и подрезки, сверления и вспомогательных работ.
Инструменты общего назначения
Молоток, пожалуй, самый важный инструмент для плотничных и столярных работ. В магазинах молотки продают готовые, а также отдельные их части. Для рукоятки молотка используют древесину кизила, груши, акации, которые отличаются особой твердостью и дешевизной. Для бойка молотка используют только высококачественную сталь. Но даже этот простой инструмент имеет несколько разновидностей (рис. 20).
Рис. 20. Виды молотков: а – плотничный обычный; б – киянка; в – паркетный; г – плотничный с квадратным обушком; д – плотничный с круглым обушком.
Обычный молоток (рис. 20, а) можно встретить в любом магазине. Ударная поверхность такого молотка имеет прямоугольную или квадратную плоскость. Другой конец бойка заострен, его часто используют для выправления гвоздей при забивании.
Деревянный молоток, или киянка (рис. 20, б), используется для притирки деревянных массивов при склеивании. Также довольно часто он нужен при работе с долотом, у которого ручка сделана из дерева. Удары, наносимые обычным молотком, могут просто разбить ручку и привести долото в негодность.
Плотничный молоток отличается от обычного тем, что хвост бойка у него разделен на две части по типу ласточкиного хвоста. Этот конец используют чаще всего для выдергивания гвоздей (рис. 20, г, д).
Для работы с древесиной необходимы клещи. Их основное предназначение – выдергивание гвоздей, откусывание шляпок гвоздей, загибание проволоки и гвоздей при креплении. В зависимости от того, что необходимо сделать с гвоздем, различают острогубцы, плоскогубцы и круглогубцы (рис. 21).

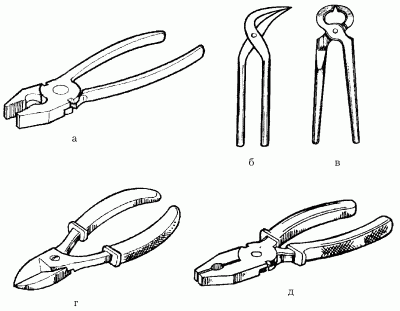

Рис. 21. Столярные и плотничные инструменты: а, б – кусачки; в – клещи; г, д – пассатижи.
Например, плоскогубцы и пассатижи (рис. 21, г, д) применяют для выдергивания, загибания, перекусывания гвоздей, отвинчивания гаек, удаления из древесины шурупов с сорванными пазами и для других вспомогательных работ.
В столярных и плотничных работах используют для заглубления шляпки гвоздя в массив древесины (рис. 22).
Рис. 22.
Для крепления деревянных деталей с помощью шурупов нужны различные отвертки. В зависимости от паза на шляпке шурупа необходимо иметь два типа отверток: клинообразную и крестообразную (рис. 23).

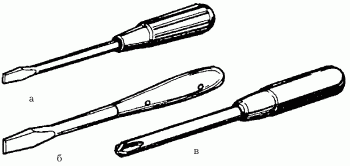

Рис. 23. Отвертки: а, б – плоские; в – крестовая.
Фиксирующие приспособления
Фиксирующие приспособления: хомуты, клинья, зажимы-струбцины, ваймы, прессы, тиски.
Тиски могут быть параллельными и стуловыми. И те и другие состоят из подвижной и неподвижной губок и рычагов для вращения винтов. Тиски закрепляют на верстаке (рис. 24).
Рис. 24. Тиски: а – стуловые; б – параллельные: 1 – лапа для крепления тисков к верстаку; 2 – боковина; 3 – пружина; 4 – рычаг; 5 – планка для крепления тисков к верстаку; 6 – шайба; 7, 18 – стяжной и червячные винты; 8, 10 – козырьки; 9 – подвижная губка; 11 – неподвижная губка; 12 – втулка; 13 – верстак; 14 – нижняя плита; 15 – поворотный круг; 16 – гайка; 17 – крышка.
Зажимы необходимы при склеивании, стягивании и креплении деталей. Это достаточно большая группа приспособлений, которые используют в столярных и плотничных работах. В качестве зажимов могут выступать струбцины (рис. 25).
Рис. 25. Струбцины.
Их металлическая конструкция не всегда пригодна для крепления деталей, так как зачастую оставляет следы на поверхности. Чтобы этого не происходило, используют куски резины, веревки или деревянные бруски.
Для обработки мелких деталей из дерева, например при выпиливании миниатюрных изделий, понадобится столик-станок (рис. 26).
Рис. 26. Столик-станок.
Его можно сделать из куска толстой доски или фанеры толщиной 12 мм, в которой выдалбливается сквозное отверстие и небольшая выемка, позволяющая струбцине не выступать на поверхности стола при закреплении столика-станка на рабочем столе. С другой стороны куска дерева выпиливают треугольную выемку, заканчивающуюся небольшой окружностью. Внешне столик напоминает обычную прищепку для белья.
Рубящий инструмент
Топор в плотничном деле просто незаменим. Вспомните, какие чудеса творили старые мастера, используя только топор. Он намного проще молотка, но и здесь есть свои разновидности. Все зависит от угла расположения топорища. Зачастую лезвие затачивают с обеих сторон, это позволяет использовать его сразу для двух видов работ: рубки и тесания. Заточенный только с одной стороны топор используют для тесания древесины.
Прямой топор используют для колки древесины (рис. 27).
