Сверление заключается в получении и обработке отверстий резанием с помощью специального инструмента – сверла. По конструкции и назначению сверла делятся на перовые, спиральные, центровочные и т. д. Чаще применяются спиральные сверла.
Спиральное сверло (рис. 39) состоит из рабочей части, хвостовика и шейки.

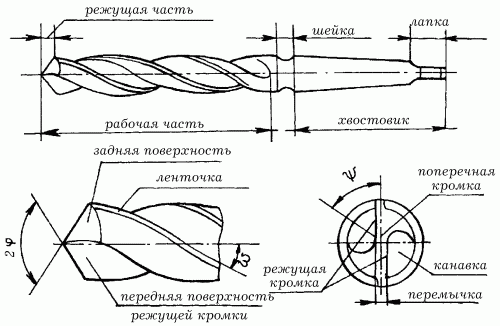

Рис. 39. Элементы спирального сверла: 2 – угол при вершине; – угол наклона винтовой канавки; – угол наклона поперечной кромки.
На
Режущую часть сверла образуют 2 кромки, расположенные под определенным углом друг к другу (угол при вершине). Величина угла зависит от свойств обрабатываемого материала. Для стали и чугуна средней твердости он составляет 116–118°.
Хвостовик служит для закрепления сверла в шпинделе станка или сверлильном патроне и может быть конической или цилиндрической формы. Конический хвостовик имеет на конце лапку, которая служит упором при выталкивании сверла из гнезда.
Шейка сверла соединяет рабочую часть и хвостовик и служит для выхода абразивного круга в процессе шлифования сверла при его изготовлении. На шейке обычно проставляется марка сверла.
Изготавливаются сверла преимущественно из быстрорежущей стали или твердых спеченных сплавов марок ВК6, ВК8 и Т15К6. Из таких сплавов делается только рабочая (режущая) часть инструмента.
Перед сверлением отверстие необходимо предварительно разметить; центр и его окружность должны быть накернены. Центр размечаемого отверстия рекомендуется углубить большим кернером.
При работе ручным инструментом необходимо обращать внимание на точность разметки.
При сверлении сквозных отверстий под изделие помещают деревянную подкладку или металлическую плитку с отверстием для выхода сверла (рис. 40).

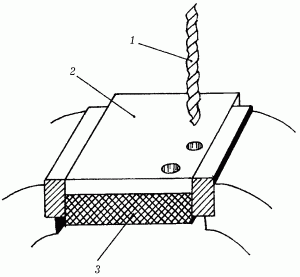

Рис. 40. Сверление сквозных отверстий: 1 – сверло; 2 —деталь; 3 – пластина.
Особенно внимательным надо быть при сверлении неполных или боковых отверстий. Неполные отверстия сверлят, зажимая изделие и прокладку (рис. 41).

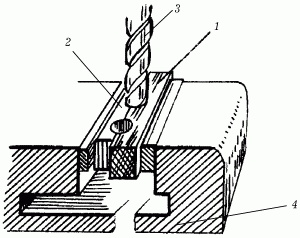

Рис. 41. Сверление неполных отверстий: 1 – изделие; 2 – прокладка; 3 – сверло; 4 – параллельные тиски.
При сверлении боковых отверстий на криволинейных поверхностях нужно предварительно обработать площадку так, чтобы сверло было перпендикулярно к этой площадке (рис. 42, а).
Рис. 42. Сверление боковых и полых отверстий: а – обработка
При ручном сверлении отверстий для приведения сверла во вращательное движение применяются трещотки, коловороты, ручные, пневматические и электрические дрели (рис. 43).
Рис. 43. Приспособления для ручного сверления: а – трещотка: 1 – скоба; 2 – верхний упор; 3 – гайка; 4 – рукоятка; 5 – патрон; 6 – шпиндель; 7 – зубья колеса; 8 – собачка; 9 – сверло; б – коловорот: 1 – опорная подушка; 2 – рукоятка; 3 – патрон со сверлом; в – ручная дрель: 1 – патрон со сверлом; 2 – шпиндель; 3 – зубчатая передача; 4 – рукоятка; 5 – нагрудник; 6 – неподвижная рукоятка.
Трещотка (рис. 43, а) работает следующим образом: при повороте рукоятки по направлению, указанному штриховой стрелкой, собачка скользит по зубьям колеса; при вращении рукоятки по направлению сплошной стрелки собачка входит в паз храповика, вращает его и связанный с ним шпиндель. Для подачи сверла после каждого хода рукоятки поджимают гайку. Трещотка применяется для сверления отверстий больших диаметров.
При работе коловоротом (рис. 43, б) усилие подачи осуществляется нажимом руки на опорную подушку.
Ручная дрель (рис. 43, в) применяется для сверления отверстий диаметром до 8 мм. При сверлении дрелью левой рукой нажимают на неподвижную рукоятку, а грудью – на нагрудник и, вращая с помощью рукоятки правой рукой большую коническую шестерню, сообщают вращение сверлу.
Применение переносных пневматических сверлильных машинок (дрелей) позволяет механизировать работы по сверлению деталей, нарезке резьбы и развертке отверстий. Они работают под действием сжатого воздуха при определенном давлении, имеют небольшие размеры и массу.
Пневматические дрели с упорным центром могут применяться для сверления и развертывания отверстий диаметром до 75 мм.
Электрические переносные сверлильные машинки используют для сверления отверстий до 50 мм. С их помощью можно производить шлифование, развертывание, завинчивание винтов, гаек и т. д. Они имеют ряд преимуществ по сравнению с пневматическими дрелями: более экономичны, легче переключаются на обратный ход.
При работе пневматическими и электрическими дрелями не рекомендуется давать сверлу большую подачу. При сверлении глубоких отверстий сверло следует чаще вынимать для очистки от стружки.
Идеальным приспособлением для сверления отверстий, а также их дальнейшей обработки является сверлильный станок. Сделаем небольшое отступление и обратимся к истории: как появился сверлильный станок?
В отличие от своих более сложных собратьев-станков – токарного и фрезерного, сверлильный станок был изобретен задолго до того, как люди вообще узнали о существовании железа, не говоря уже о том, чтобы научиться его обрабатывать. Первым сверлильным станком было, по сути, приспособление, с помощью которого люди в глубокой древности добывали огонь и проделывали отверстия в орудиях охоты и труда.
