Перед окончательным креплением передачи проверяют правильность зацепления зубьев на краску: в данном случае тонким слоем краски покрывают винтовую поверхность червяка, затем его медленно поворачивают (рис. 64).

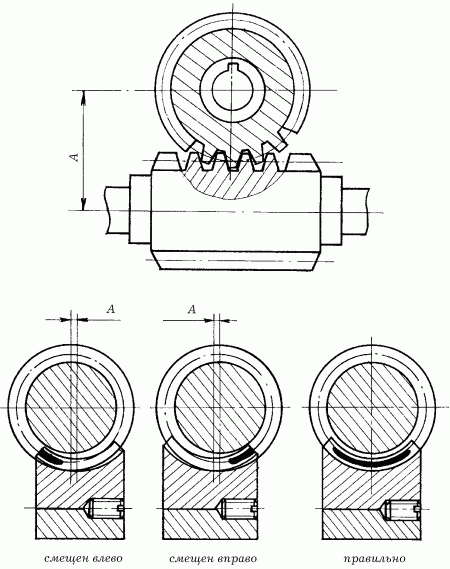

Рис. 64. Контроль правильности зацепления червячной передачи.
При правильном зацеплении краска должна покрыть боковую поверхность зубьев червячного колеса по длине и высоте не менее чем на 50–60 % (в средней части).
Отрегулировать
Ремонт зубчатых передач и уход за ними
Для того чтобы зубчатая передача работала исправно и не приводила к сбою в работе всего механизма в целом, за ней нужно организовать правильный уход. Что это значит?
При попадании в передачу грязи, абразивной и металлической пыли, при отсутствии или недостаточном количестве смазки зубья колес быстро изнашиваются, на их поверхностях образуются шероховатости, которые могут привести к заклиниванию передачи. Поэтому открытые передачи, которые не имеют защитного кожуха, периодически смазывают кистью или масленкой, одновременно очищая их от пыли и грязи. Закрытые передачи в смазке нуждаются реже, их погружают в масляную ванну или смазывают струей масла, подаваемого под давлением в зону сопряжения зубьев.
В ходе эксплуатации зубья передач периодически осматривают на предмет обнаружения износа: если износ зубьев превышает допустимый, значит, колеса подлежат замене (при этом заменяются оба колеса пары).
Если колеса разборные, то можно ограничиться заменой венца, для чего старый венец срезают, на его место напрессовывают и стопорят новый. Если зубья работают с одной стороны, то колеса можно просто перевернуть, подрезав несимметричную ступицу с одной стороны, а с другой приварив кольцо.
Одной из частых причин выхода из строя передачи является поломка зуба. Отремонтировать «беззубое» колесо (правда, только цилиндрическое) можно заливкой нового зуба по профильному шаблону: на колесе в месте излома на планках и шпильках крепят профильный шаблон, выемку заливают расплавленным металлом, после его остывания профиль зуба обрабатывают, сверяясь с шаблоном (рис. 65).

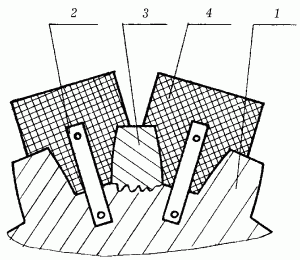

Рис. 65. Восстановление зубьев цилиндрических колес с помощью профильного шаблона: 1 – зуб цилиндрического колеса; 2 – планка; 3 – новый зуб; 4 – профильный шаблон.
Зуб можно также приварить (наплавить) газовой или электросваркой электродами Э-42 с толстой обмазкой ОММ-5. После наплавки зуб обрабатывают и закаливают.
Сборка цепных передач
О цепных передачах разговор особый, ибо и сами они не совсем обычны: с одной стороны, цепная передача относится к разряду гибких, где цепь представляет собой своеобразный ремень, но, с другой стороны, передача вращающего момента осуществляется не за счет силы трения,
Поэтому она обладает достоинствами и у нее отсутствуют недостатки как гибкой, так и зубчатой передач: во-первых, с ее помощью можно передавать вращающие моменты между валами, находящимися на значительном удалении друг от друга – до 8 м (как при ременной передаче); во-вторых, она сохраняет постоянство передаточного числа, то есть отсутствует проскальзывание (как в зубчатых передачах); в-третьих, цепь этой передачи не требует большого натяжения (в отличие от ремня); в-четвертых, она может передавать большие крутящие моменты; в-пятых, КПД цепной передачи достигает 0,98.
Классификация цепных передач производится по двум признакам: по назначению (грузовые – для поднятия грузов, тяговые – для перемещения грузов, приводные – для передачи движения от двигателя к исполнительному механизму) и по конструкции приводных цепей (роликовые, втулочные, зубчатые и т. д.).
Приводная роликовая цепь состоит из переходных (валик с напрессованными наружными пластинами) и соединительных (втулка с насаженным на нее роликом и напрессованными внутренними пластинами) звеньев (рис. 66).
Рис. 66. Цепная передача: а – роликовая цепь.
Рис. 66 (продолжение). Цепная передача: б – втулочная; в – зубчатая цепь; г – узел цепной передачи: 1 – ведущий вал со звездочкой; 2 – ведомый вал со звездочкой; 3 – цепь; 4 – регулировочное приспособление для натягивания цепи со звездочкой.
Ролик в соединительных звеньях насажен на втулку с некоторым зазором, что обеспечивает создание между зубьями звездочек и цепью трения качения. Применяются такие передачи в механизмах, где окружные скорости не превышают 15 м/с.
Роликовые цепи могут быть одно– (ПР) и двухрядные (2ПР) – для передачи небольших мощностей, а также трех– (3ПР), четырехрядные (4ПР) цепи с изогнутыми пластинами (ПРИ) и цепи тяжелого типа (ПРТ, 2ПРТ, 3ПРТ, 4ПРТ и 6ПРТ) – для передачи больших мощностей. Многорядные цепи собираются из обычных звеньев с применением удлиненных валиков. Промышленностью выпускаются цепи с шагом определенной величины (соответственно под них выпускаются и звездочки): 8, 9,525, 12,7, 15,875, 19,05, 25,4, 31,75, 38,1, 44,45, 50,8, 63,5 и 76,2 мм.
Приводные втулочные цепи представляют собой подобие роликовых, но ролики не имеют (рис. 66, б). Вследствие этого они значительно легче и ощутимо дешевле роликовых цепей. Однако они больше подвержены износу, поэтому применяются только для передачи малых мощностей в тихоходных механизмах.
Маркировка и роликовых, и втулочных цепей одинакова: на первом месте указывается количество рядов (при маркировке однорядных цепей 1 не указывается), далее идут заглавные буквы, обозначающие тип цепи (ПР – роликовая, ПРИ – роликовая изогнутая, ПРТ – роликовая тяжелая, ПВ – втулочная), следующее число говорит о величине шага звеньев цепи, последнее числовое значение указывает предельно допустимую силу нагрузки.
