Л. — Ты глубоко заблуждаешься, Незнайкин! Анодные токи текут по обмотке в противоположных направлениях. А так как их изменения направлены противоположно, во вторичной обмотке возникнут токи индукции, текущие в одном направлении и, следовательно, складывающиеся.
Н. — Подожди, Любознайкин. Дай мне возможность более детально проанализировать схему. Начнем с полупериода напряжения, которое делает сетку лампы Л2 положительной, что вызывает увеличение ее анодного тока. Одновременно сетка лампы Л3 становится отрицательной, что снижает ее анодный ток. Ток с анода лампы Л2
Предположим, что первый из этих токов наводит во вторичной обмотке ток, тоже идущий сверху вниз (по схеме). О, ты прав, мой дорогой друг! Ток лампы Л3, идущий в противоположном направлении с током лампы Л2, наводит во вторичной обмотке ток, который тоже идет сверху вниз (по схеме). Следовательно, эти токи складываются.
Л. — Мне доставляет большое удовольствие видеть, что ты это очень хорошо понял. Добавлю, что двухтактная схема обладает одним очень важным достоинством: постоянные составляющие анодных токов ламп Л2 и Л3 протекают в первичной обмотке трансформатора Тр2 в противоположных направлениях и поэтому уничтожаются. Они не намагничивают сердечник выходного трансформатора, что значительно повышает его магнитную проницаемость и улучшает индуктирование токов во вторичной обмотке. Кроме того, благодаря исключительной симметричности схемы искажения, которые могут возникнуть из-за нелинейности характеристик обеих выходных ламп, исчезают вследствие противоположного направления анодных токов.
Сдвиг фазы с помощью лампы
Н. — Теперь я стал сторонником двухтактной схемы. Но я опасаюсь, что ее создание повлечет довольно высокие затраты, ведь два трансформатора НЧ со средними выводами должны стоить довольно дорого.
Л. — Если ты пожелаешь, можно обойтись без первого трансформатора. В частности, его можно заменить ламповым фазоинвертором. Ты знаешь, что переменное напряжение, снимаемое с анодной нагрузки, находится в противофазе с переменным напряжением на сетке. Значит, мы можем использовать фазовращающий триод, чтобы приложить к одному из выходных триодов напряжение НЧ, находящееся в противофазе с напряжением, приложенным к другой выходной лампе.
Boт в этой схеме переменное напряжение на резисторе R1, по которому протекает анодный ток лампы предварительного усилителя, подается через конденсатор C1 на сетку одной из двух ламп двухтактного каскада (рис. 83).

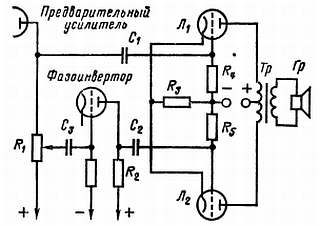

Рис. 83. Двухтактная схема, в которой входной трансформатор заменен на лампой-фазоинвертором.
Часть этого напряжения, снимаемая со среднего вывода резистора R1, подастся через конденсатор связи С3 на сетку лампы фазоинвертора. Напряжение со сдвинутой фазой возникает на резисторе R2, включенном в анодную цепь этой лампы; через конденсатор С2 оно подается на вторую лампу двухтактного каскада.
Н. — А почему на сетку лампы фазоинвертора подается лишь часть напряжения, выделяющегося на резисторе R1?
Л. — Потому что эта лампа усиливает напряжение, подаваемое на ее вход. А ведь нам требуется, чтобы напряжения, приложенные к сеткам обеих
Например, если она усиливает напряжение в 5 раз, нужно снимать с резистора R1 только 1/5 часть всего напряжения. Лучше всего установить на резисторе подвижный контакт, позволяющий снимать большую или меньшую часть напряжения. Такой резистор, снабженный подвижным выводом, называется потенциометром. Обычно его делают из проволоки с высоким сопротивлением, которую наматывают на полоску изоляционного материала, изогнутую по окружности. Подвижный контакт укрепляют на свободно вращающейся оси, проходящей через центр окружности. Вращая ось с помощью ручки, можно перемещать подвижный контакт в любую точку резистора, произвольно изменяя таким образом его сопротивление.
Катодный повторитель
Н. — Идея фазоинвертора совсем не глупа!
Л. — Сдвиг фазы можно осуществить также с помощью лампы, включенной по схеме катодного повторителя. Это стало возможным после появления ламп с косвенным накалом. Идея очень проста. Кроме резистора, включенного между анодом и положительным полюсом источника напряжения, в анодную цепь вводят еще один резистор; его включают между отрицательным полюсом источника и катодом (рис. 84).

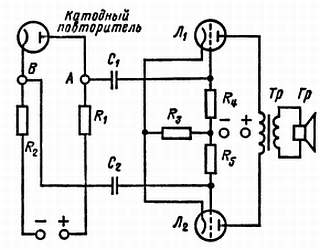

Рис. 84. Двухтактная схема, в которой сдвиг входных напряжений по фазе осуществляется катодным повторителем. Напряжения, прилагаемые на лампы Л1 и Л2, поступают с анода и катода лампы катодного повторителя.
Ты легко можешь догадаться, что когда на сетке возрастает положительный потенциал и вследствие этого увеличивается анодный ток, потенциал на выводе резистора, соединенном с анодом, уменьшается, тогда как на выводе другого резистора, соединенного с катодом, увеличивается. Стало быть, на аноде и на катоде лампы катодного повторителя колебания находятся в противофазе. И нам остается с помощью конденсаторов связи подать их на сетки обеих ламп двухтактного каскада.
Н. — Дает ли катодный повторитель одновременно и усиление?
Л. — Нет. Потому что на катоде появляется напряжение, находящееся в противофазе с напряжением, приложенным на сетку, в результате чего входное напряжение катодного повторителя оказывается уменьшенным. Нельзя же, Незнайкин, требовать от одного триода слишком многого. Достаточно того, что триод способен детектировать и усиливать как ВЧ, так и НЧ колебания, причем на этом его возможности не ограничиваются.
Триод служит также для генерирования колебаний. Но сегодня вечером уже слишком поздно приступать к объяснению устройства и работы схемы генератора. Я думаю, что мой дядюшка с удовольствием объяснит это тебе.
Комментарий профессора Радиоля
ОБРАТНАЯ СВЯЗЬ. РАДИОПЕРЕДАЧА. МНОГОЭЛЕКТРОДНЫЕ ЛАМПЫ
Объяснив принцип действия обратной связи, профессор Радиоль описывает различные случаи ее применения, в частности в регенеративном приемнике и в устройствах для генерирования колебаний. Затем он объясняет, как в передатчиках эти колебания модулируются по амплитуде. И наконец, рассмотрев опасности возникновения паразитных связей, он описывает назначение экранов и принципы работы многоэлектродных ламп: тетрода и пентода.
Мои дорогие друзья, вы, несомненно, правы, когда восхищаетесь универсальностью электронных ламп. Я охотно объясню вам, как с их помощью можно генерировать колебания. Но сначала я покажу вам, что триод может обеспечивать так называемое «сеточное детектирование».
Детектирование плюс усиление
В этой схеме, некогда широко использовавшейся, сетка играет двойную роль: анода детектора и сетки усилителя (рис. 85).
