В ряде устройств, прямо на печатную плату, монтируют специальные (залитые компаундом на основе полимерных смол) так называемые «залитые трансформаторы», а также «сверхплоские трансформаторы».
При выборе трансформаторов необходимо учитывать допустимые токи и напряжения, полную мощность (В·А), потребляемую из сети, и активную мощность (Вт), которую он может передать в нагрузку. Следует также обращать внимание на диапазон рабочих частот, маркировку обмоток и выводов (особенно у многообмоточных трансформаторов).
При эксплуатации трансформаторов приходится учитывать ряд их особенностей. Напряжение на вторичной обмотке трансформатора снижается
Трансформаторы создают помехи, поэтому надо принимать необходимые меры по экранировке и правильному их размещению относительно других устройств. При монтаже трансформаторов надо следить, чтобы никакие стяжки и крепления не превратились в короткозамкнутые витки. Поскольку трансформаторы нагреваются при работе, то наряду с другими компонентами для них может потребоваться также обдув воздухом от вентилятора.
1.2. Основные электронные компоненты
Электровакуумные приборы
Наиболее существенные успехи при зарождении радиоэлектроники в 1920–1930 годы прошлого века связаны с ламповой техникой. Сами же радиолампы (точнее, электронные лампы) ведут свою историю от еще более ранних открытий Эдисона, Томсона и Флеминга, приведших к созданию электровакуумного диода с катодом в виде нити накаливания и изобретения американским инженером и ученым Ли де Форестом трехэлектродной лампы (триода) в 1907 г. Именно введение управляющего электрода в виде сетки, размещаемой между катодом и анодом, позволило создавать радиоэлектронные устройства с самыми разнообразными характеристиками и назначением.
В зависимости от функционального назначения различают электронно-управляемые лампы: выпрямительные, усилительные, генераторные и модуляторные; по диапазону частот — низкочастотные, высокочастотные и сверхвысокочастотные; по мощности — маломощные, мощные и сверхмощные.
Независимо от назначения любая радиолампа состоит из баллона (колбы), системы электродов и системы вводов. Баллон может быть стеклянным, керамическим и металлокерамическим (рис. 9).

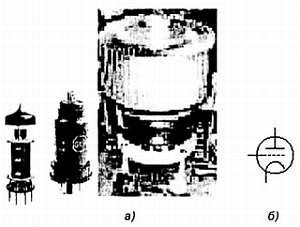

Рис. 9. Радиолампы:
а — внешний вид; б — УГО триода и компонент EWB
В процессе производства из баллона откачивают воздух до разрежения примерно 10– 6 мм рт. ст.
Основными электродами двухэлектродной лампы (диода) являются катод и анод.
Катод служит источником электронов, получаемых за счет термоэлектронной эмиссии. Различают катоды прямого и косвенного накала; в последних специальные вещества, легко эмитирующие электроны, наносят на наружную по отношению к нити накала поверхность.
Анод является приемником электронов, попадающих на него при подаче положительного потенциала относительно катода. На аноде при ударах электронов рассеивается определенная мощность, приводя к его нагреву. Поэтому в лампах малой и средней мощности анод изготавливают их никеля, тантала, стали или молибдена, а в мощных и сверхмощных устройствах дополняют системой принудительного
Выпрямительные диоды называют кенотронами. В одном баллоне могут размещаться два анода, что удобно при использовании схем двухполупериодного выпрямления. Основными характеристиками кенотронов являются обратное напряжение и рабочий ток. Для детектирования токов высокой частоты используют специальные детекторные диоды.
В триодах между катодом и анодом размещают управляющий электрод, обычно имеющий форму сетки (рис. 9, б). Сетка размещается ближе к катоду, благодаря чему малые потенциалы на ней относительно катода (сравнительно с большим потенциалом анода, но помещенным дальше), дают возможность управления анодным током. В частности, это дает эффект усиления сигналов. Триод, как и диод, также может быть сдвоенным.
Анодно-сеточная характеристика триода (зависимость анодного тока от напряжения на сетке при определенных анодных напряжениях) имеет угол наклона к оси абсцисс, характеризующий ее «крутизну»: чем больше крутизна, тем больше усиление, даваемое лампой. Эти характеристики заходят и в отрицательную область сеточных напряжений, что не удобно при использовании ламп.
В тетродах — четырехэлектродных лампах, для устранения этого недостатка используется (по предложению А. Хелла в 1924 г.) еще одна экранная сетка. Однако в них начинает развиваться динатронный эффект — выбивание вторичных электронов из анода первичными, что ухудшает характеристики лампы. Поэтому создали пентод — лампу с двумя экранными сетками.
Для схемотехнического удобства при преобразовании сигналов были созданы различные комбинированные лампы, например триод-пентод или триод-гептод (имеющий пять сеток), и другие варианты.
Этот процесс усложнения отдельного компонента приостановился за счет развития полупроводниковых устройств. Трудно себе представить даже простейший однокристальный микропроцессор, если бы его удалось сделать в одном баллоне по электровакуумной, а не твердотельной технологии, а о персональных компьютерах можно было бы и не мечтать.
Магнетрон
К особому типу электровакуумных приборов относится магнетрон, в котором анод и катод являются коаксиальными цилиндрами, образующими для радиального потока электронов сложный объемный электромагнитный резонатор, помещенный в постоянное магнитное поле.
Термин «магнетрон» является транслитерацией слова magnetron, образованного из слов MAGNET — магнит + electRON — электрон, и введен, очевидно, в 1921 г. американским изобретателем А. Хеллом при описании магнетронного генератора электромагнитных колебаний. На магнетронах были основаны первые радиолокационные устройства. Оценивая это изобретение, английский ученый и писатель Ч. Сноу писал, что причаливший к берегам Америки перед Второй мировой войной корабль доставил туда груз в виде черного чемоданчика, заключавшего в себе три предмета. Ценность этого груза превышала все, что когда-либо доставлялось на континент со времен Колумба. Однако это не были драгоценности или произведения искусства: одним из таинственных и бесценных предметов был магнетрон. Сейчас киловаттный магнетрон — это обыденный предмет, находящийся внутри кухонной микроволновки.
