В Соединенных Штатах, исследования по РЛС велись и в Управлении Signal Corps, и в исследовательской лаборатории ВМС, работавших независимо. В 1936 году, исследовательская лаборатория ВМС разработала опытный образец РЛС, которая работала на частоте 200 MГц. Первая серия этих систем, под торговой маркой CXAM, в 1941 году была установлена на кораблях основных соединений ВМС. В 1939 — 1941 годах Signal Corps разработало большой дальности РЛС под обозначением SCR-270. Одна из таких систем принимала участие в отражении атаки японцев на Перл-Харбор утром 7 декабря 1941 года. Однако, хотя оператор РЛС и получил ответные сигналы от приближающихся самолетов, никто не привел корабли, стоявшие в
Первоначально, в Великобритании, исследования в области коротких волн велись исключительно в научных целях, типа определения высоты некоторых слоев ионосферы, обнаруженных в 1926 году британским физиком Е.В.Апплетоном (слои Апплетона). Однако, на горизонте собирались грозовые тучи войны и понимание того, что Великобритания особенно уязвима для воздушных налетов, привело к значительному стимулированию научных работ в попытке наверстать упущенное время.
Первые результаты этих работ были получены, когда физику Роберту А. Уотсону-Ватту — потомку известного Джеймса Ватта, давшего свое имя единице измерения электрической энергии, удалось визуализировать радиосигналы при помощи катодно-лучевой трубки Брауна и определить электро-оптическим способом время распространения излучения. Через несколько лет, в 1935 году, Уотсон-Ватт разработал первое практически применимое оборудование для обнаружения присутствия самолетов.
РЛС, как считается, не является инструментом РЭБ; это, скорее, главная цель РЭБ — противник, которому следует противодействовать. РЛС — электронный глаз, который может видеть в темноте и тумане и, который может проникать через дымовые завесы. Она может обнаруживать приближение противника на намного больших расстояниях, чем не вооруженный человеческий глаз; она может наводить орудийный огонь в условиях плохой видимости и может даже обеспечить информацией о топографических особенностях местности.
Радиолокационная станция состоит из передатчика, приемника, антенны и экрана или электронно-лучевой трубки. Передатчик излучает импульс электромагнитной энергии посредством узко направленной антенны ориентированной в определенном направлении. Если импульс встречает цель, например летящий самолет, то он "отскочит" или отразится обратно к приемнику. Время прошедшее между излучением импульса и приемом ответного сигнала измеряется специальным устройством, входящим в состав РЛС и, поскольку известно, что электромагнитные волны распространяются со скоростью 300 000 км/сек, то легко вычислить расстояние до цели. Оператор, таким образом, может видеть на экране ЭЛТ и курс, и расстояние до цели.

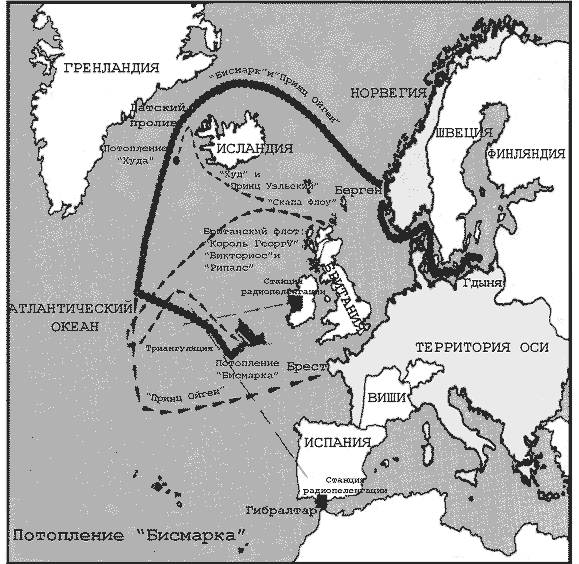

Потопление "Бисмарка"
В мае 1941 года, во время знаменитого и драматичного рейда по Атлантике линкора "Бисмарк", удача отвернулась от смелых немецких моряков.
Мощный немецкий линкор, в сопровождении крейсера "Принц Ойген" водоизмещением 10 000 тонн, вечером 22 мая 1941 года оставил норвежский порт Берген и направился в Атлантику, где должен был соединиться с крейсерами "Шарнхорст" и "Гнейзенау", базировавшимися в Бресте, и вместе с ними действовать в качестве рейдерной группы против британских торговых судов.
Эскадра кораблей во главе с "Бисмарком", под командованием адмирала Льюйтенса, оставила норвежский фьорд и пошла Датским проливом курсом между Исландией и островом Гренландия. На следующий день, однако, британский разведывательный самолет обнаружил выход кораблей из норвежского фьорда, и командование британского флота немедленно отдало приказ остановить корабли на входе в Атлантику.
Британские крейсера "Норфолк" и "Саффолк", патрулировавшие у западного выхода Датского пролива, действовали в качестве радиолокационных пикетов (корабли —
С другой стороны, оба немецких корабля, кроме того, что были оборудованы РЛС Seetakt, были оснащены двумя приемниками, радиопеленгатором и новым прибором, который мог перехватывать электромагнитные импульсы излучаемые РЛС противника. Это был Metox, который принимал радиолокационные сигналы, излучаемые на частотах 110 — 500 МГц и был, таким образом, способен обнаруживать присутствие любых кораблей, подводных лодок, самолетов и других носителей оснащенных РЛС работавшими на этих частотах.
Огромным преимуществом СПО, к которым принадлежала Metox, было то, что она была способна обнаруживать РЛС противника задолго до того, как эта РЛС обнаружит противника; это происходит вследствие того, что СПО принимает прямой сигнал излучаемый РЛС, в то время как последняя принимает только отраженный от цели сигнал. Это преимущество означает, что, при нормальных условиях, дальность действия СПО — приблизительно в полтора раза больше чем у РЛС, а в некоторых случаях, может быть почти вдвое больше.
Важность столь совершенного электронного оборудования настолько сильно ценилась немцами, что они даже направили эти СПО Metox подводными лодками на крейсера "Хиппер" и карманный линкор "Адмирал Шиир", которые действовали в Атлантике. Приемники, вместе с необходимым техническим персоналом и операторами, были приняты в море на борт кораблей и сразу же после их установки это дало немецким кораблям возможность постоянного уклонения от охотившихся за ними британских военных кораблей и позволило возвращаться в свои порты невредимыми после потопления множества торговых судов противника.
Вечером 23 мая 1941 года, эскадра "Бисмарка" вошла в Датский пролив. Адмирал Льюйтенс, убежденный, что британцы не имеют РЛС сравнимой с Seetakt, был уверен, что они смогут незамеченными выйти из Датского пролива, особенно в условиях плохой видимости.
Эскадра "Бисмарка", из-за присутствия айсбергов в проливе, была вынуждена следовать узким фарватером, поэтому ее было проще обнаружить с помощью РЛС, но, несмотря на такую удачу для британцев, именно Metox первой обнаружила присутствие противника. При помощи этого электронного перехватчика сигналов, немцы знали не только о том, что британские корабли их ждут, но и о том, что они имеют на борту довольно совершенные РЛС, судя по рабочей частоте.
Через несколько минут, "Саффолку" удалось обнаружить противника и оба британских корабля на полном ходу бросились на противника. Однако, вынырнув из тумана, на расстоянии всего 8-10 км, они неожиданно столкнулись с немецким линкором поджидавшим их в засаде. "Бисмарк" сделал залп пятью снарядами из своих 381-мм орудий по головному крейсеру "Норфолк", который не мудрствуя лукаво, развернулся и снова скрылся в тумане. Однако, ему удалось удержать радиолокационный контакт и передать сообщение, что противник обнаружен.
