Расчет массы груза по осадкам
Шрифт:
WNA – (Winter North Atlantic Load line) – Зимняя грузовая марка для Северной Атлантики.
Зимняя марка для плавания в районах Северной части Атлантического Океана (севернее 36 – й параллели). Применяется только для судов длиной менее 100 м. Находится под зимней грузовой маркой на расстоянии 50 миллиметров.
Суда оборудованные, в соответствии с требованиями, установленными для судов перевозящих лес на палубе, могут иметь меньший летний надводный борт, чем суда того же типа, но не оборудованные для перевозки леса. Такие суда называют лесовозами, они имеют на

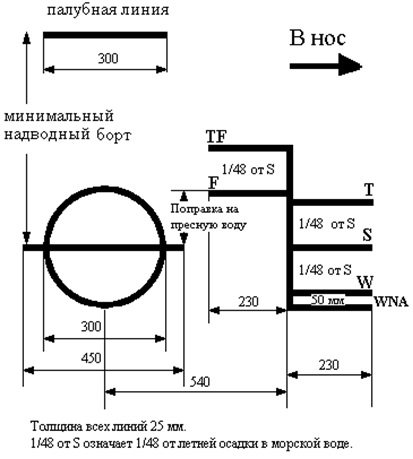

На рисунке показана грузовая марка судна длиной менее 100 метров.
Применяются следующие лесные грузовые марки:
LS – (Summer Timber Load line) – Летняя лесная грузовая марка, определяемая верхней кромкой линии, отмеченной LS.
LW – (Winter Timber Load line) – Зимняя лесная грузовая марка, определяемая верхней кромкой линии, отмеченной LW.
LWNA – (Winter North Atlantic Timber Load line) – Зимняя лесная грузовая марка для Северной Атлантики, определяемая верхней кромкой линии, отмеченной LWNA.
LT – (Tropical Timber Load line) – Тропическая лесная грузовая марка, определяемая верхней кромкой линии, отмеченной LT.
LF – (Fresh Water Timber Load line) – Лесная грузовая марка для пресной воды летом, определяемая верхней кромкой линии, отмеченной LF и нанесенной в нос от вертикальной линии. Разность между лесной грузовой маркой для пресной воды летом и летней лесной грузовой маркой, представляет поправку для загрузки в пресной воде для других лесных грузовых марок.
LTF – (Tropical Fresh Water Timber Load Line) – Тропическая лесная грузовая марка для пресной воды, определяемая верхней кромкой линии, отмеченной LTF, нанесенной в нос от вертикальной линии.
На рисунке показана лесная грузовая марка судна длиной более 100 метров.
Если условия эксплуатации судна, его характеристики или навигационные ограничения делают неприменимыми какие-либо сезонные грузовые марки, то такие марки могут не наноситься и будут отсутствовать в рисунке грузовой марки.

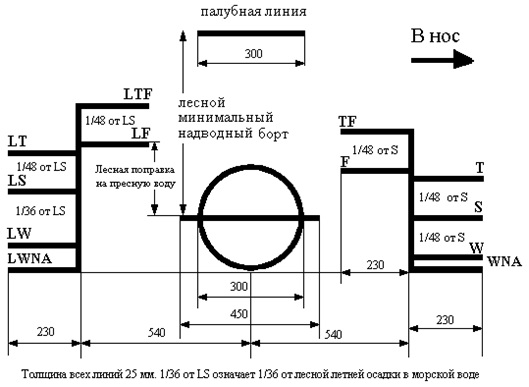

На рисунке показана лесная грузовая марка судна длиной менее 100 метров.
В случаях, когда зимняя грузовая марка для Северной Атлантики совмещается с зимней грузовой маркой у той же вертикальной линии, то эта грузовая марка
Альтернативные и дополнительные грузовые марки, требуемые другими действующими международными конвенциями, могут наноситься перпендикулярно к и в корму от вертикальной линии, от которой отложены все остальные грузовые марки, описанные выше. К дополнительным грузовым маркам относятся грузовые марки для судов, перевозящих опасные грузы класса 7 – Радиоактивные вещества.
Рисунок грузовой марки представляет собой сочетание грузовой марки, марочной гребенки и палубной линии.
Все символы и знаки грузовой марки, включая палубную линию, а также марки осадок, должны быть окрашены белой или желтой краской на темном фоне или черной краской на светлом фоне. Все знаки грузовой марки и марки осадок должны быть всегда легко различимы, поэтому, по мере повреждения или истирания краски, их необходимо подкрашивать. Необходимо иметь в виду, что плохо различимые знаки грузовой марки являются нарушением Конвенции о грузовой марке и могут стать основанием для задержания судна инспектором Портового контроля.
Грузовому помощнику настоятельно рекомендуется иметь в грузовом офисе и грузовой книге, копию действующего Международном свидетельстве о грузовой марке судна (International Load Line Certificate), которое выдается судну на пять лет.
Фактически, желательно иметь несколько копий, потому что каждый драфт сюрвейер всегда просит дать ему копию свидетельства и чтобы не отвлекаться во время драфт сюрвея на изготовление копий, будет полезно иметь несколько копий, как говорится, «под рукой».
Марки углубления
Марки углубления – это приваренные на обоих бортах оконечностей корпуса судна и в районе миделя цифры и горизонтальные линии.
Осадка судна в районе нанесенной марки, равняется вертикальному расстоянию от нижней кромки цифры до нижней кромки киля.
В повседневной работе для измерения осадки применяется термин «снять осадки», т. е. определить осадки судна по маркам углубления, либо определить осадку путем измерения высоты надводного борта.
Марки углубления окрашиваются в белый цвет на темном фоне или в темный цвет на светлом фоне.
Маркировка может выполняться:
В метрической системе (арабские цифры) осадка измеряется в метрах – при этом высота цифр и расстояние между ними (по перпендикуляру к основной плоскости) составляет 100 мм.
В английской системе (римские цифры) осадка измеряется в футах (1 фут = 0,3048 м. или 12 дюймов, 1 дюйм = 2,54 см.) – при этом высота цифр и расстояние между цифрами (по перпендикуляру к основной плоскости) составляет 0,5 фута (6 дюймов).
Если на судне используются обе системы, то с левого борта марки углубления наносятся римскими цифрами, а с правого борта арабскими цифрами.
В последние годы, число судов с марками углубления английской системы, значительно сократилось, так что встреча с ними, для большинства грузовых помощников, маловероятна, тем не менее, представление о них иметь надо, что случайная встреча не стала для грузового помощника полной неожиданностью и не привела его в замешательство, и как следствие, негативно не повлияла на точность снятия осадок судна и вычисление массы груза. Как говорится, «предупрежден – значит вооружен».
