В надводном положении лодка двигалась с большей скоростью, поскольку Шильдер, использовав идею французского изобретателя Фультона, снабдил ее парусным вооружением, для которого предусмотрел складную мачту.
Для управления лодкой в горизонтальной плоскости Шильдер применил вертикальный руль собственной конструкции, перо которого напоминало форму рыбьего хвоста с закругленным концом. Перекладку руля осуществляли вручную при помощи зубчатого сектора, соединенного с шестерней, которую можно было разворачивать на оба борта посредством рукоятки-румпеля. Рулевой прокладывал курс по обычному компасу, висевшему внутри лодки.
Вооружение лодки, предназначенное для действия против деревянных парусных боевых кораблей
Для шестовой мины Шильдер предусмотрел специальное устройство. В йосовой оконечности лодки был укреплен горизонтальный бушприт из деревянного бруса
толщиной 12 см и длиной 2 ж, оконечность которого была окована железом в виде цилиндрического штыря. На этот штырь свободно надевалась деревянная муфта, заканчивавшаяся заершенным гарпуном. К муфте крепилась на подвеске пороховая мина.
Мина представляла собой деревянный бочонок, внутри которого находился жестяной цилиндр, наполненный 16-килограммовым пороховым зарядом. Для обеспечения водонепроницаемости и герметичности пространство между стенками цилиндра и бочонка заливали смолой. В верхней части мины помещался электрический взрыватель — первоначально «волосная» платиновая проволочка, накалявшаяся электрическим током. Позднее Шильдер переконструировал взрыватель, применив вместо платиновой проволоки угольный стерженек.
Атаку на корабли противника с помощью мин проводили следующим образом. Следовавшая в подводном положении лодка сближалась с вражеским кораблем и с ходу таранила его. Наконечник муфты с гарпуном вонзался в деревянный борт корабля ниже ватерлинии и застревал в нем. Лодка давала задний ход и отходила от объекта атаки на безопасное расстояние, при этом муфта с миной соскакивала с бушприта и оставалась прикрепленной к кораблю противника. При отходе лодки разматывался провод, соединявший электрический взрыватель мины с лодочной гальванической батареей. В нужный момент командир лодки замыкал электрическую цепь и производил взрыв.
Уже при первых испытаниях подводной лодки Шиль-дера, проведенных в присутствии высшего начальства, это минное оружие было с успехом продемонстрировано. В одном из документов об испытаниях говорится: «...вооруженный бот... при испытании подводной лодки был разрушен действием подводной мины...» Присутствовавший при испытании лодки генерал-инспектор по инженерной части так оценивал использование такого минного оружия: «Опыты сии, по мнению моему, доказали возможность употребления подводной лодки для действия с помощью ее подводными минами». Заметим, что при всем несовершенстве созданное Шильдером для лодки минное оружие по тем временам не только не уступало, но и превосходило вооружение, использованное ранее иностранными изобретателями подводных судов.
Ракетные установки были смонтированы снаружи верхней части корпуса лодки, вдоль ее бортов. В передней части каждой такой стартовой установки находилось специальное подъемное устройство, с помощью которого изнутри лодки можно было придавать установке необходимый для ракетной стрельбы угол возвышения. Стрельба ракетами осуществлялась во время нахождения лодки в подводном положении вблизи водной поверхности. Каждая установка стреляла одновременно тремя ракетами.
«Конгревовы» ракеты, принятые на вооружение лодки Шильдера, имели усовершенствованное изобретателем хвостовое оперение и при зарядке полностью вмещались в трубы стартовых
К. А. Шильдер был пионером использования ракетного оружия не только на подводных лодках, но и вообще на флоте. Он многое сделал для развития ракетного оружия и практического его внедрения в русской армии. Его выдающаяся роль в развитии этого вида военной техники незаслуженно забывалась и замалчивалась. В этом отношении интерес представляет свидетельство академика Б. С. Якоби, который в 1856 году, рецензируя статью известного отечественного деятеля в области ракетного оружия генерала Константинова, писал:
«Мы не хотим быть соучастниками в забывчивости автора: многие еще живы из тех, которые были свидетелями опытов покойного генерала Шильдера над фугасными ракетами, опытов, увенчавшихся полным успехом... слава этого применения должна принадлежать гениальному человеку, которого мы только что назвали» [352].
При плавании подводной лодки Шильдера вблизи водной поверхности наблюдение из-под воды за горизонтом можно было осуществлять не только через смотровые иллюминаторы, оборудованные в башнях-рубках, но также и с помощью специальной вертикальной оптической трубы, сконструированной изобретателем. Эта выдвижная оптическая труба, проходившая через отверстие с сальником в крышке кормовой рубки, представляла собой оригинальное устройство. По сути это был первый в истории подводного плавания перископ. Этот прибор К. А. Шильдер сконструировал по принципу «горизонтоскопа», описанного в сочинениях М. В. Ломоносова.
Заметим, что до Шильдера все изобретатели подводных судов использовали для наблюдения за водной поверхностью из погрузившейся ниже уровня воды подводной лодки лишь иллюминаторы, расположенные в верхней части корпуса или в специальном колпаке, оборудованном над головой наблюдателя.
Первое упоминание, где высказано желание оборудовать подводную лодку перископным устройством, находим в заключении генерала П. Д.

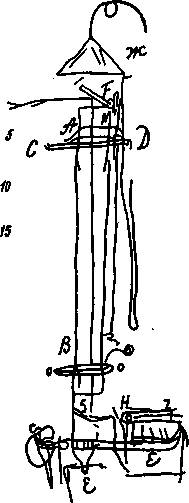

Схема изобретенного М. В. Ломоносовым горизонтоскопа.Выполнена М. В. Ломоносовым.
Базена по проекту подводного судна К. Г. Чарновского (1830 год). Подвергая критическому разбору проект подводного судна Чарновского, Ба-зен сомневался, что будет удобно наблюдать за поверхностью моря через иллюминаторы. Он указал, что целесообразнее применить для этой цели оптический зеркальный прибор, «через который можно бы видеть наружные предметы из внутри самой подводной лодки». Как известно, Чар-новский, ознакомившись с этим заключением, дополнил мысль Базена и в своем ответе эксперту предложил сделать такую трубу поворотной и подъемной. «Полемоскоп5 не может завсегда оставаться в виде мачты,— писал он,— но должен опускаться внутрь судна по произволу, когда будет надобно», а также должен «.. .на все стороны поворачиваться». Так Чарновский развил идею применения перископа, без которого сейчас не обходится ни один подводный корабль. Заслуга же К. А. Шильдера заключается в том, что он впервые, хотя и не полностью, практически осуществил эту идею. Как уже отмечалось, вероятно, об этой идее Чарновского Шильдер узнал от Базена.
