Разборка-Сборка Astra-900

No-Name

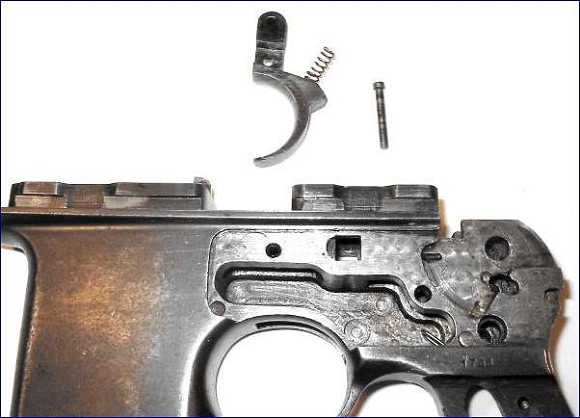

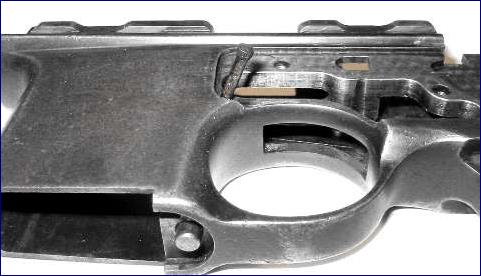

Извлеките ось спускового крючка, а затем сам крючок через верх рамки.

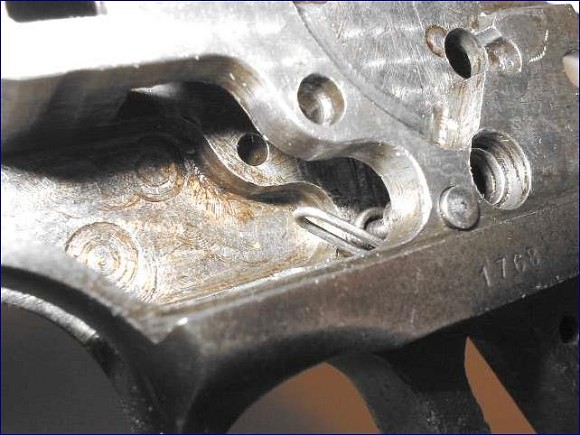

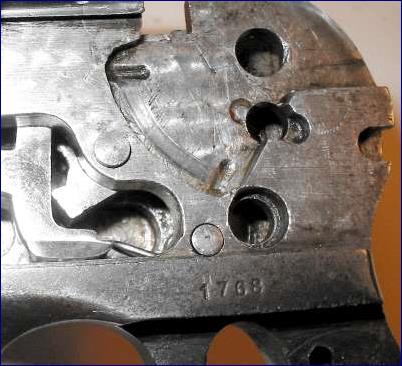

Это пружина шептала. Извлеките ось пружины и потрясите рамку, чтобы пружина выпала.

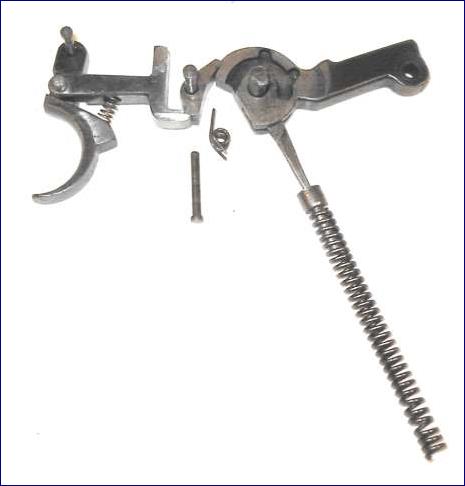

Здесь

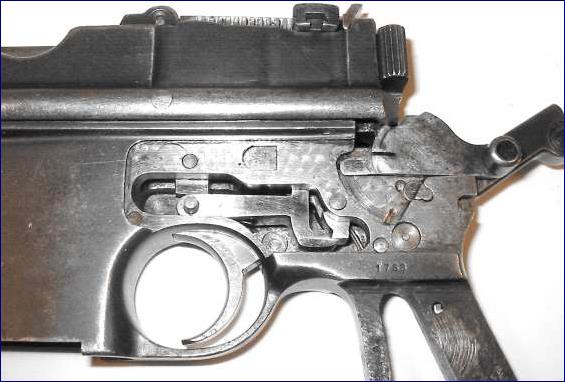

спусковой крючок, разобщитель, шептало, курок,толкатель и боевая пружина со своими осями расположены так, как они находятся в работающем механизме. Пружина шептала так же находится приблизительно на своем месте.

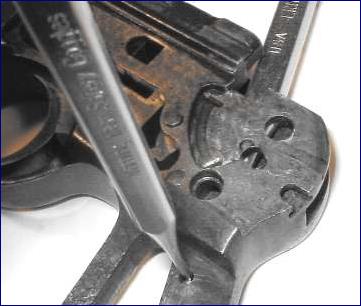

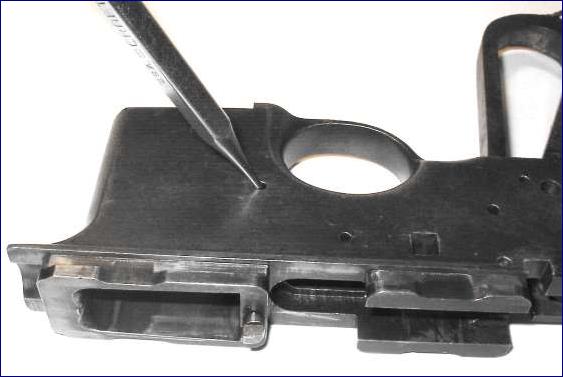

Защелка крышки магазина и её пружина удерживаются шпилькой, расположенной под углом. Используйте выколотку что бы ее удалить.



Извлеченная шпилька.



Извлеките защелку крышки магазина и её пружину из рамки.



Разборка закончена

Сборка

Сборка производится в обратном порядке.

Следите за расположением защелки крышки магазина. Вставив её в отверстие вращайте пока не покажется свободный канал для её шпильки.

Вставьте пружину шептала и зафиксируйте её осью.

Вставьте спусковой крючок через верх рамки и разобщитель через заднюю часть рамки. Вставьте ось разобщителя зафиксировав одновременно спусковой крючок и разобщитель. Затем вставьте пружину спускового крючка вращая, пока она не попадает в отверстие в нижней части разобщителя. Установите ось спускового крючка.

Установите шептало и его ось. Поверните нижний край шептала влево-вверх. Это возможно пока не установлен курок. Теперь вставьте пружину шептала и сдвиньте ее назад. С помощью выколотки установите пружину в положение, показанное на фотографии.

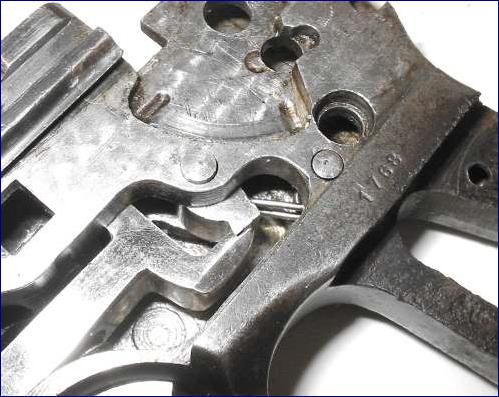

Теперь вращайте верх шептала вперед и приподнимайте низ разобщителя

пока они не сцепятся, как на фотографии. это поможет удержать пружину шептала в правильном положении до установки курка.



Вставьте толкатель боевой пружины в пружину и их вместе в соответствующее отверстие. Прижмите их и зафиксируйте в этом положении выколоткой, вставленной в отверстие в рукоятке. Это еще одна операция требующая трех рук)

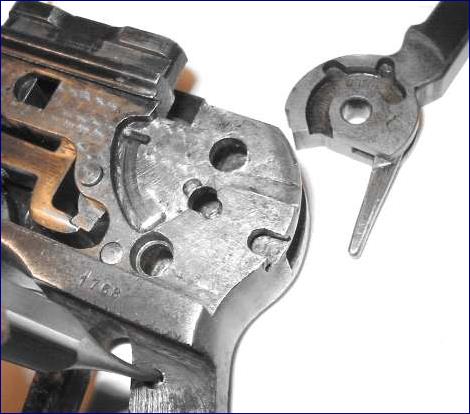

Положение курка и его упора.



Установите курок с упором на свое место так, чтоб упор курка и толкатель боевой пружины соприкасались. Вставьте ось курка. Проверьте работоспособность спускового крючка и шептала вращая курок рукой и не освобождая пока боевую пружину. Если все сделано правильно, пружина шептала освободится и прижмет шептало к вырезу курка.

Установите фиксатор боевой пружины и освободите боевую пружину, что бы она встала на место.

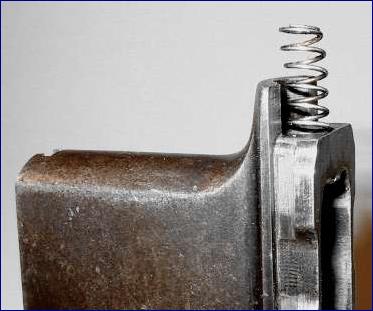

Поверните пистолет вертикально и вставьте пружину ствола в её отверстие в рамке.

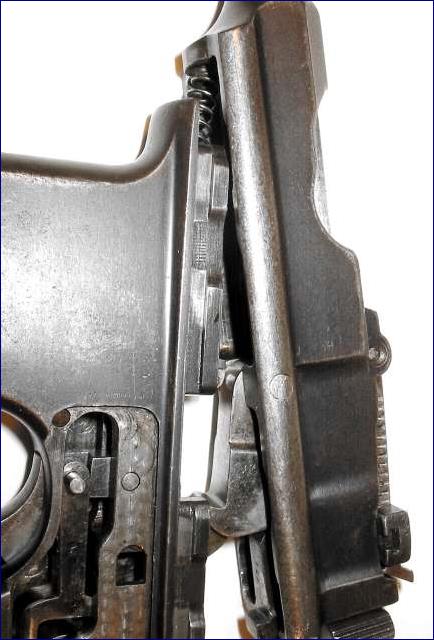

Установите ствол со ствольной коробкой на место. Вертикальное расположение помогает удержать пружину и запирающую личину в правильном положении пока ствол не станет на свое место. Это можно сделать и в горизонтальном положении, но это сложнееы.



Вставьте фиксатор ствола. Установите предоранитель.



Переведите предохранитель вверх-вперед. Установите боковую панель. Установите предохранитель по черте на панели. Установите на место фиксатор панели.

Установите на место щечки рукоятки, проверьте работоспособность механизма.

Установите подаватель патронов, пружину и крышку магазина.

E pluribus unum– Из многих — единое.

Это работает и в отношении оружия.
