Из приведенных данных видно, что чтение и запись данных в процессор необходимо производить по нарастающему фронту сигналов чтения или записи соответственно, когда обеспечена достоверность данных на шине.
Следующая группа сигналов FL0-FL2 является битовыми выходными сигналами, которые работают только на вывод. К ним подключены индикаторы HL0-HL2 через буферный повторитель D4.2.
В отличие от FL0-FL2, выводы PF0-PF7 являются двунаправленными битовыми сигналами и могут быть запрограммированы как на ввод, так и на вывод побитно. Так, к выводу PF7 подключен индикатор HL3, а выводы PF0-PF3 будут запрограммированы как входы и к ним подключены кнопки SB0-SB3. Резисторы R5–R8 являются токоограничивающими, а резисторная сборка RN3 подтягивает сигналы управления и входные сигналы к высокому уровню.
Назначение сигнала MMAP было показано в предыдущей главе при рассмотрении способов организации памяти процессора. Поскольку в нашей схеме используется внутренняя память процессора и задействован механизм загрузки процессора, этот вывод подключен к нулевому потенциалу.
Сигнал -PWD отвечает за формирование немаскируемого прерывания при снижении питания процессора ниже нормы. Для его использования необходимо подключить к нему выход узла, отслеживающего напряжение питания и формирующего потенциал низкого уровня для формирования прерывания при снижении напряжения питания ниже установленной границы. В результате процессор успевает сохранить необходимые данные в энергонезависимой внешней памяти или выполнить другие необходимые инструкции для предотвращения неблагоприятных последствий, связанных с пропаданием питания. В нашей схеме данный сигнал подключен непосредственно к плюсовому выводу шины питания и не используется. Также не используется и выходной сигнал PWDACK, предназначенный для транзита сигнала, уведомляющего о снижении питания.
Наконец последний вывод процессора BMODE определяет интерфейс, через который будет производиться загрузка процессора. Если на этот вывод подан нулевой потенциал, загрузка процессора будет производиться через интерфейс BDMA, т.е. из байтовой памяти. В противном случае процедура загрузки будет производиться через интерфейс IDMA. В дальнейшем мы рассмотрим оба варианта загрузки. Для автоматизации процесса загрузки в схеме применен триггер, выполненный на элементах D4.1 и D4.2. В зависимости от источника сброса, триггер переключается в такое состояние, которое обеспечивает установку на выводе BMODE сигнала, необходимого для загрузки
Еще одно внешнее устройство в качестве дополнения схемы приведено на рис. 3.5. Это дополнение схемы не является обязательным и может не распаиваться на основную плату. Но если появится необходимость оснащения рассмотренной выше схемы еще одним последовательным портом типа RS-422, это дополнение поможет в этом.

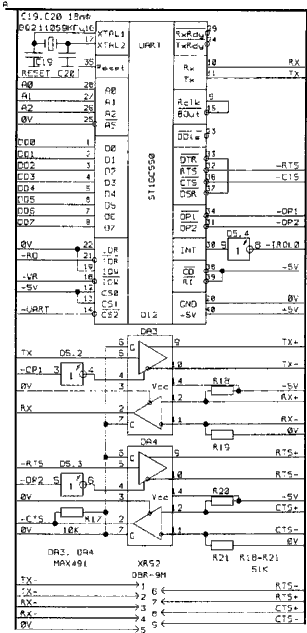

Рис. 3.5. Внешнее устройство в качестве дополнения схемы процессора
Как видно из рисунка, схема содержит интегрированную микросхему UART D12 с подключенными к ней резонатором BQ2 и вспомогательными конденсаторами C19, C20 для запуска внутреннего генератора. Программирование этой микросхемы производится через сигналы шины данных DD0–DD7. Выходные сигналы микросхемы UART подключены к приемопередатчикам — преобразователям уровней сигналов DA3 и DA4 для организации последовательного порта RS-422. Элементы D5.2 и D5.3 инвертируют выходные сигналы управления UART, обеспечивая отключение приемопередатчиков DA3 и DA4 в момент сброса самого UART или при включении.
Элемент D5.3 инвертирует выходной сигнал запроса прерывания от UART. Резисторы R17–R21 обеспечивают пассивное состояние сигналов при отключенной линии связи. Этот порт позволяет обмениваться информацией со 127 другими устройствами по аналогичному порту на расстоянии до 1200 метров. Все сигналы порта выведены на разъем XRS2.
Вся схема может быть распаяна на небольшой макетной плате или на специально изготовленной плате с разработанной топологией электрических соединений. Для разработки топологии печатной платы необходимо создать файл посадочного места для компонента — процессора, который будет использоваться системой автоматического проектирования САПР. Чертеж корпуса процессора приведен на рис. 3.6.
Рис. 3.6. Корпус процессора
На нем даны все необходимые размеры в двух системах единиц измерения. В скобках приведены размеры в дюймах, а без скобок — в миллиметрах. Ввиду того, что процессор имеет большое количество выводов и мелкий шаг между ними, для изготовления электронных устройств с его применением может потребоваться разработка печатной платы. Однако некоторые умельцы используют другие хитрые приемы для установки таких компонентов на печатной плате. Одним из таких способов является наклейка фрагментов текстолита с контактными площадками по периметру установочного места компонента. После чего выводы компонента припаиваются к контактным площадкам этих фрагментов, и уже после этого тонкими проводниками осуществляется остальной монтаж всего устройства.
Естественно, контактные площадки фрагментов должны совпадать с шагом устанавливаемого компонента. Эти фрагменты можно вырезать, например, с неисправных компьютерных плат или подобрать из наборов, продающихся в специализированных магазинах по электронике.
В следующих главах говорится о внутренней программной модели процессора, а также о средствах и способах программирования сигнального процессора. А приведенная и описанная здесь схема поможет на практике начать освоение сигнальных процессоров.
Глава 4. Программно-логическая модель
В этой главе говорится о внутренней программно-логической модели процессора и его системе прерываний.
Прежде чем начать разрабатывать программы для сигнального процессора, необходимо познакомиться с его программно- логической моделью, системой команд и программными инструментами. Освоение данного материала потребует времени и терпения. Но без хорошего знания этих основ невозможно будет научиться программировать сигнальный процессор.
