Нактоуз имеет застекленную крышку, сквозь которую видна картушка.

Нактоуз с магнитным компасом всегда устанавливается непосредственно перед штурвалом (рулевым колесом), чтобы рулевой мог видеть его картушку.

Нактоуз же с гирокомпасом обычно устанавливается во внутренних, хорошо защищенных помещениях корабля, где видеть его рулевой никак не может. Но этого и не требуется. Направляющая сила, действующая на ось волчка, гораздо больше той, которая влияет на магнитную стрелку. Это позволяет соединять с гирокомпасом ряд приборов различного назначения.

Общий

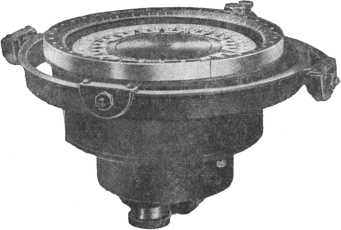

вид гирокомпаса Сперри с нактоузом.

В первую очередь это будут репитеры — вспомогательные компасы, действующие от главного гирокомпаса, который называется «маткой». Репитер представляет собою компасную картушку, соединенную с электромоторчиком, который так устроен и так связан с маткой, что в точности мгновенно повторяет положение картушки основного гирокомпаса.

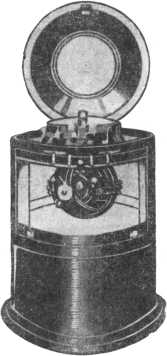

Компас-репитер, повторяющий все показания компаса-матки.

Таких репитеров можно присоединить к матке сколько угодно. Один из репитеров помещается перед рулевым.

С магнитным же компасом никаких репитеров связать нельзя.

Едва ли следует напоминать о том, что на гирокомпас магнитные силы не действуют и что на него, следовательно, железные и стальные массы корабля никакого влияния не оказывают.

Из всех механических роботов гирокомпас является бесспорно наиболее замечательным и удивительным.

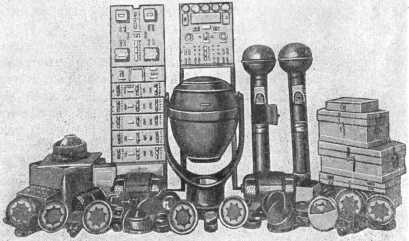

Гирокомпас со всеми принадлежностями для линейного корабля. Гирокомпас-матка (виден посредине, справа от него два репитера (высокие тумбы).

В мировом пространстве вот уже два миллиарда лет носится вокруг Солнца огромный земной шар, в каждые двадцать четыре часа совершающий один оборот вокруг своей оси. Это величественное движение происходит бесшумно, спокойно, без малейших сотрясений, и поэтому ни одно живое существо его не ощущает, даже не подозревает о нем. Более того, человеческий род считал Землю совершенно неподвижной и еще недавно — с исторической точки зрения — посылал на костер тех дерзких мыслителей, которые утверждали, что Земля вертится.

И вот теперь изобретательная человеческая мысль создала такое механическое «существо», для которого вопрос о том, вращается ли Земля, становится праздным, наивным, даже глупым, так как оно отлично «чувствует» вращение Земли в каждое мгновение своей «жизни». И не только чувствует, но еще обязательно само располагается по меридиану. Если что-либо его выведет из этого положения, оно начинает «беспокоиться» и вертеться до тех пор, пока опять не совпадет с меридианом. Находиться в меридиане для него «высшее блаженство». Это механическое «существо» — гирокомпас, прошедший долгий путь от опытов Леона Фуко до последних работ многих сотен исследователей в различных странах земного шара.

Три механических помощника штурмана

Изобретение робота-компаса привело к появлению ряда других роботов, тесно связанных с ним и имеющих большое значение в мореходном деле. К ним в первую очередь относится курсограф — аппарат, непрерывно записывающий на бумажной ленте курс корабля, то есть направление, по которому он плывет. Курс математически определяют углом между северным направлением меридиана места наблюдения и направлением движения корабля.

Курсограф по внешности представляет собою небольшой металлический ящик, укрепляемый на стенке штурманской рубки. В верхней части крышки курсографа находится круглый прорез, края которого разделены на градусы. Вверху стоит нуль. Счет градусов идет по движению часовой

стрелки. Внутри прореза помещается стрелка в виде кораблика. Эта стрелка показывает курс корабля в каждый момент его движения. В нижней части крышки курсографа имеется окно, через которое видна широкая полоса бумаги, разграфленная на клетки.

Внешний вид курсографа. Вверху в круглом отверстии виден диск со стрелкой в виде кораблика. Внизу в окне — движущаяся лента бумаги, на которой два пера записывают курс корабля. Правое перо отмечает градусы курса.

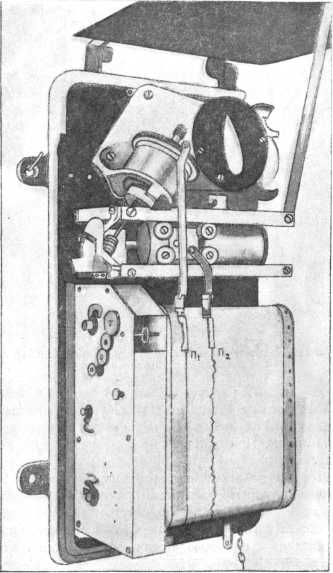

Курсограф со снятой крышкой. Видно внутреннее устройство: диск с корабликом, движущаяся лента бумаги, самопишущие перья и другие части.

На поперечных линиях указаны градусы, на продольных — часы и минуты. Бумага приводится в медленное движение часовым механизмом. Над бумагой помещены два пера с чернилами. Каждое из них чертит на бумаге непрерывную линию. Правая линия и представляет курс корабля в градусах.

Курсограф работает автоматически. Это робот. Внутри его коробки скрыт электромоторчик-репитер такого же типа, как и у компасов-репитеров. Этот моторчик электрически связан с гирокомпасом и в точности воспроизводит его показания с помощью стрелки-кораблика и самопишущих перьев.

Кормовые (задние) весла на древнегреческом корабле, служившие для управления им.

Управление рулем на корабле XVI века. 1 — верхняя палуба; 2 — ворот, свободно скользящий в шаровом шарнире, 3 — шар, служащий универсальным шарниром для ворота, 4 — руль; 5 — румпель; 6 — стопор; 7 — бимс, поддерживающий румпель; 8 — железный шкворень; 9 — железная палуба; 10 — батарейная палуба.

Гирокомпас позволил также полностью автоматизировать управление кораблем, идущим по прямой линии, точнее — с неизменным курсом.

Мысль об использовании волчка для управления корабельным рулем возникла давно, еще в конце прошлого века, когда Обри применил гироскоп Фуко для мин Уайтхеда. Но тогда осуществить ее нельзя было из-за того, что волчок гироскопа, сохраняя положение своей оси в пространстве, непрерывно меняет его относительно Земли. В торпедах, движение которых продолжается лишь несколько десятков секунд, перемещение оси волчка почти незаметно — оно лишь незначительно сказывается на направлении пути торпеды. Не то получается на корабле, идущем по заданному курсу многие часы, а иногда и несколько суток. Здесь гироскоп ничего поделать не может.

Спаренные штурвалы, применявшиеся для управления рулем на больших судах в начале XIX века.

Лишь изобретение гирокомпаса дало техническую возможность для превращения волчка в рулевого. Такой механизм был сконструирован за последние пятнадцать лет и получил название гирорулевого. Это высшее достижение техники в деле управления кораблем, завершающее развитие рулевого дела на протяжении по крайней мере пяти тысяч лет.
