Выдержка времени защиты от перегрузки должна быть согласована с выдержками времени МТЗ, установленных на всех присоединениях к шине 10 кВ трансформатора (так же как и МТЗ от внешних КЗ):

I СЗП Т2= I СЗ Т2= 2 с.

Реле времени для МТЗ от перегрузок — ЭВ-132 с диапазоном выдержек времени от 0,5 до 9 секунд и номинальным напряжением питания 220 В.

Промежуточные реле — РП-221 с номинальным напряжением питания 220 В.

Указательные реле — РУ-21/0,01.

Защита от перегрузки выполняется с действием на сигнал.

Защиты трансформатора Т2 выполняются по схеме, приведенной

на рис. 3.12 для трансформатора Т1.

3.4.6. Защита блока «линия-трансформатор» W4—T3

В соответствии с требованиями ПУЭ для блока «линия — трансформатор» в начале линии со стороны источника питания должны быть установлены защиты, обеспечивающие выявление повреждений в линии и в трансформаторе:

— токовая отсечка для выявления междуфазных замыканий на линии и в трансформаторе;

— МТЗ для выявления повреждений вне зоны действия токовой отсечки;

— газовая защита с действием на сигнал для выявления повреждений внутри трансформатора;

— МТЗ для выявления внешних КЗ, сопровождающихся недопустимыми для трансформатора токами;

— МТЗ от перегрузок.

Определяется возможность применения селективной токовой отсечки.

Выбирается ток срабатывания токовой отсечки по условию отстройки от тока КЗ за трансформатором Т3 (точка К6):

Оценивается чувствительность по минимальному току КЗ на выводах 35 кВ трансформатора [4]:

Видно, что чувствительность селективной отсечки недостаточна для использования ее в качестве основной защиты. Основной защитой может служить комбинированная отсечка.

Выбирается ток срабатывания комбинированной отсечки:

где k Ч ДОП— допустимое значение коэффициента чувствительности для основной защиты линии W4 ( k Ч ДОП= 1,5).

Проверяется выполнение условия отстройки защиты от максимальных токов самозапуска, возникающих в послеаварийном режиме:

I CKO W4>= I CKO W4>= k З x k СЗ x I НОМ Т3 ВН= 1,2 x 2,3 x 165 = 455 А.

Здесь k СЗ— коэффициент самозапуска (учитывая значения коэффициентов самозапуска для нагрузок Н3, Н4, Н5, можно принять k СЗ= 2,3).

Условие отстройки выполняется.

Проверяется отстройка от бросков тока намагничивания трансформатора:

I CKO W4>= (4–5) x I НОМ Т3 ВН= (4–5) x 165 = (660–825) А.

Отстройка обеспечивается.

Выбирается напряжение срабатывания комбинированной отсечки по условию, обеспечивающему ее несрабатывание при КЗ за трансформатором на стороне НН (в расчетной точке К6):

Здесь k З— коэффициент запаса; z W4и z T3—

сопротивления линии W4 и трансформатора Т3 (приведенные к стороне 35 кВ) соответственно.

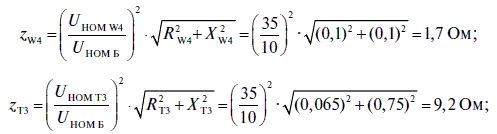

Значения сопротивлений определяются так:

Условие выполняется при следующем значении напряжения срабатывания:

Это значение составляет 0,61 номинального напряжения (35 кВ); таким образом, можно принять U CKO W4= 21,4 кВ.

Проверяется чувствительность комбинированной отсечки по напряжению. Остаточное напряжение в месте установки комбинированной отсечки должно быть ниже напряжения срабатывания при К3 на выводах ВН трансформатора:

k Ч Н= U CKO W4/ U ОСТ>= 1,5.

Здесь U OCT= 3 x I K МАХ W4 K5 x z W4= 3 x 9,9 x 1,7 x (10/35) = 8,3 кВ

При этом k Ч Н= 21,4 / 8,3 = 2,6 > 1,5.

Чувствительность комбинированной отсечки по току и по напряжению приемлема, и эта отсечка может быть использована как основная защита блока «линия-трансформатор» W4—T3.

Выбираются ТТ для линии W4 35 кВ типа ТФНД-35 с коэффициентом трансформации k т= 400/5. Схема соединения вторичных обмоток ТТ и катушек реле — «неполная звезда — неполная звезда».

Определяется ток срабатывания реле тока комбинированной отсечки:
