В месте замыкания возникает емкостной ток I Зобусловленный распределенными емкостями фазных проводников сети относительно земли. В сущности, это однофазный ток (ток нулевой последовательности), распределенный между тремя фазами. Вторым проводником для этого тока является земля и заземленные грозозащитные тросы линий электропередачи (если
При расчете этого тока обычно пренебрегают активными и реактивными сопротивлениями генератора и линии, поскольку они значительно меньше емкостного сопротивления сети. Ток замыкания на землю равен геометрической сумме токов в фазах A и B ( 'I CAи 'I CBсоответственно) и противоположен им по фазе (рис. 1.5, б):
Основные неблагоприятные факторы, возникающие при однофазных замыканиях на землю, — повышение напряжений неповрежденных фаз относительно земли до линейных и сравнительно небольшой емкостной ток в месте замыкания. Они способствуют возникновению других, более тяжелых видов КЗ и затрудняют поиск повреждения.
В электрических сетях напряжением 6-35 кВ начинает широко применяться резистивное заземление нейтрали[7]. Различают следующие виды такого заземления:
низкоомное резистивное заземление нейтрали. Нейтраль сети соединяется с землей через небольшое сопротивление. При однофазном замыкании на землю возникает значительный ток, достаточный для работы релейной защиты на отключение;
высокоомное резистивное заземление нейтрали. Нейтраль сети соединяется с землей через большое сопротивление (соизмеримое с емкостным сопротивлением фаз относительно земли). Ток, возникающий при однофазном замыкании на землю, достаточен для определения поврежденного присоединения и работы релейной защиты на сигнал;
комбинированное заземление нейтрали. Этот вид заземления осуществляется путем присоединения высокоомного резистора параллельно дугогасительному реактору (ДГР). Он позволяет снижать уровень перенапряжений при неточной настройке реактора, а также способствует работе на сигнал простых релейных защит.
Способы реализации резистивного заземления связаны с особенностями устройства электрических сетей. В сетях, где нет выводов нейтралей обмоток (это, как правило, сети 6-10 кВ), заземляющий резистор подключается к искусственной нулевой точке, образованной первичными обмотками специального трансформатора заземления нейтрали (ТЗН) со схемой соединения обмоток «звезда с нулевым выводом/треугольник» (рис. 1.6, а).
Если имеется трехобмоточный силовой трансформатор с выведенной на крышку трансформатора нейтралью обмотки (обычно в сетях 20 и 35 кВ), то заземляющий резистор присоединяется к этому выводу (рис. 1.6, б).

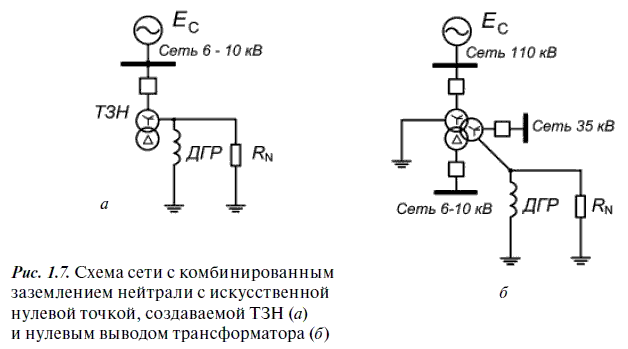

Комбинированное заземление осуществляется путем подключения заземляющего резистора параллельно ДГР к имеющимся электрическим цепям (рис. 1.7, аи б).
Определить токи при однофазных замыканиях на землю в этих электрических сетях можно следующим образом.
В сети с непосредственным присоединением резистора к нейтрали трансформатора на основе схемы замещения (рис. 1.8) комплексные токи в месте повреждения и в заземляющем резисторе соответственно определяются так:
Здесь gи g N— соответственно проводимости места повреждения и заземляющего резистора; g= 1/ R п, где R п—
При низкоомном заземлении нейтрали С<< g N. Поэтому можно принять С= 0. Тогда векторы токов в месте повреждения и в заземляющем резисторе равны и определяются так:
Для действующих значений этих токов можно записать:
При стационарных металлических замыканиях g N<< g и g + g N g. В этих условиях действующие значения токов в месте повреждения и в заземляющем резисторе можно определить так:
Токи при однофазных замыканиях на землю в сетях с резистивным заземлением искусственной нулевой точки можно определить по аналогичной методике.
В реальных условиях, как правило, z 0Т<< R N(где z 0Т— сопротивление нулевой последовательности заземляющего трансформатора) и z 0Тможно принять равным нулю. Тогда для тока в месте установки защиты при стационарном металлическом однофазном замыкании на землю можно записать:
Реже возможны и другие, более сложные виды замыканий, представляющие собой различные сочетания рассмотренных выше: трехфазное КЗ на землю(рис. 1.9, а), двухфазное КЗ на землю(рис. 1.9, б), двойное КЗ на землю(рис. 1.9, в).
Перечисленные замыкания могут иметь место как в сетях с глухозаземленной нейтралью, так и в сетях с изолированной (компенсированной) нейтралью.
2. Токовые защиты
Подавляющее большинство повреждений в электрических системах сопровождаются повышением тока, поэтому именно ток целесообразно использовать в качестве входного сигнала для средств релейной защиты.
Защиты, которые оценивают состояние защищаемого объекта по току, называют токовыми.Токовые защиты начинают действовать при выходе значения контролируемого тока за установленные границы. Эти границы, задаваемые тем или иным способом на чувствительных элементах защиты, принято называть уставками.
