На рис. П5.1, апоказаны кривые предельных кратностей тока ТТ типа ТПЛ-10 при допустимой погрешности 10 %: 1— для ТТ с коэффициентами трансформации от 5/5 до 300/5 класса Р; 2— для ТТ с коэффициентами трансформации от 5/5 до 300/5 класса 0,5; 3— для ТТ с коэффициентом трансформации 400/5 класса Р; 4— для ТТ с коэффициентом трансформации 400/5 класса 0,5.

Аналогичные кривые для ТТ типа ТПЛ-10К приведены на рис. П5.1, б: 1— для ТТ с коэффициентами трансформации от 5/5 до 60/5;

2— для ТТ с коэффициентами трансформации от 100/5 до 400/5, 600/5;

3— для ТТ с коэффициентом трансформации 800/5; 4— для ТТ с коэффициентом трансформации 1000/5; 5— для ТТ с коэффициентом трансформации 1500/5.

Рис.

П5.1. Кривые предельных кратностей тока ТТ типа ТПЛ-10 (а) и ТПЛ-10К (б)

На рис. П5.2 приведены кривые предельных кратностей тока ТТ типа ТФНД-35М при допустимой погрешности 10 %: 1— для ТТ с коэффициентами трансформации от 15/5 до 600/5 класса Р; 2— для ТТ с коэффициентами трансформации от 15/5 до 600/5 класса 0,5; 3— для ТТ с коэффициентами трансформации 800/5, 1000/5, 2000/5 класса Р; 4— для ТТ с коэффициентом трансформации 800/5 класса 0,5; 5— для ТТ с коэффициентами трансформации 1000/5, 2000/5 класса 0,5; 6— для ТТ с коэффициентом трансформации 1500/5 класса Р; 7— для ТТ с коэффициентом трансформации 1500/5 класса 0,5.

Приложение 6

Параметры реле

Таблица П6.1

Таблица П6.2

Уставка электромагнитного элемента реле может устанавливаться в пределах (2–8) тока срабатывания индукционного элемента реле.

Коэффициент возврата всех реле не менее 0,8.

Мощность, потребляемая реле при токе уставки, составляет не более 10 Вт (у реле РТ-91 и РТ-95 — не более 30 Вт).

На рис. П6.1, апоказаны характеристики реле РТ-81, РТ-83, РТ-85; на рис. П6.1, б— РТ-82, РТ-84, РТ-86; на рис. П6.1, в — РТ-91 и РТ-95.

Кривые на рис. П6.1, аи рис. П6.1, всоответствуют следующим уставкам по времени: 1–0,5 с; 2–1 с; 3–2 с; 4–3 с; 5–4 с. Кривые на рис. П6.1, бпоказаны при других уставках по времени: 1–2 с; 2–4 с; 3–8 с; 4 — 12 с; 5 — 16 с.

Таблица П6.3

Газовое реле типа РГЧЗ-66

Общий вид реле показан на рис. П6.2, а.Конструкция нижнего элемента реле изображена на рис. П6.2, б.

На рисунке приняты следующие обозначения: 1— неподвижный контакт; 2— рычаг; 3— пробка; 4— стойка; 5— выступ стойки; 6— ось чашки; 7— ось стойки; 8— нижняя чашка; 9— нижний полуэкран; 10— сменная «скоростная» пластина; 11— держатели чашек; 12— стойка; 13— верхняя чашка; 14, 20— изоляционные стойки; 15, 22— экраны; 16— верхний полуэкран; 17— верхний кран; 18— коробка зажимов; 19— смотровое стекло; 21— держатель пружины; 23— прокладка; 24— сборочное кольцо; 25— упорная пластина; 26— пружина; 27— транспортные заглушки.

Таблица

П6.4

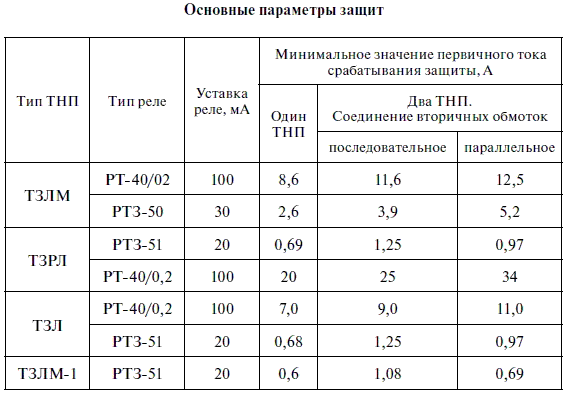

Таблица П6.5

Таблица П6.6

Окончание табл. П6.6

Приложение 7

Параметры нагрузок ТТ

Таблица П7

Окончание табл. П7

В таблице приняты следующие обозначения: Z H, R K, Z p, R ПEP— сопротивление нагрузки ТТ, активное сопротивление жил соединительных (сигнальных) кабелей, сопротивление катушек реле и переходное сопротивление в местах соединений проводников соответственно.

С целью упрощения расчетов допускается арифметическое сложение значений полных и активных сопротивлений.

В расчетные формулы должны подставляться наибольшие значения сопротивлений (для наиболее загруженных фаз).

Сопротивление жил кабелей определяется по их длине и удельному сопротивлению, а сопротивления катушек реле — по потребляемой ими мощности.

Приложение 8

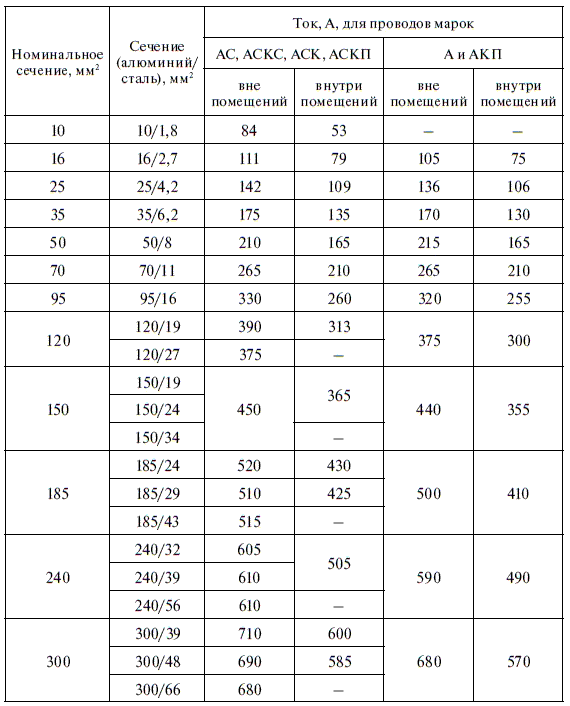

Допустимые токовые нагрузки на неизолированные провода

Длительно допустимые токовые нагрузки на неизолированные провода зависят от условий их эксплуатации, места прокладки и т. д. Они определены ГОСТ 839-80 и регламентируются ПУЭ.

Таблица П8
