С помощью переводного вала переведите стрелки на цифру 12 и установите секундную стрелку, согласовав ее положение с делениями циферблата.
Минутную, секундную и часовую стрелки следует устанавливать, не применяя больших усилий, чтобы не нарушить установленные вертикальные зазоры в основной колесной системе.
Вставьте в корпус механизм, кольцо крепления механизма, переводной вал.
Установите блок кварцевого генератора, шаговый двигатель и источник питания. Винт крепления шагового двигателя нельзя сильно затягивать.
Закройте крышку корпуса.
В качестве примера мы рассмотрим механизм настольных электронно-механических часов с кварцевым резонатором (рис. 10).

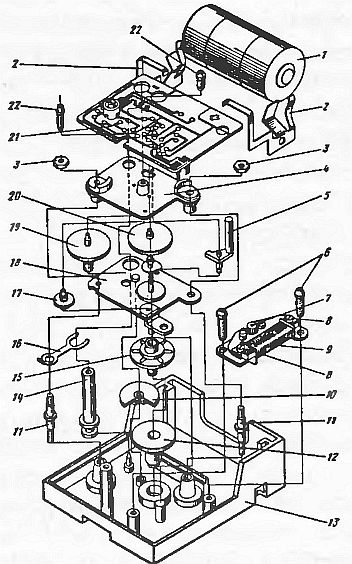

Рис. 10. Конструктивная схема кварцевых часов «Янтарь» 59206:
1 — элемент питания;
2 — клеммы;
3 — гайки крепления редуктора;
4 — мост задний;
5 — стопорное устройство;
6 — винты крепления шагового двигателя;
7 — триб шагового двигателя;
8 — винты крепления катушки;
9 — двигатель шаговый;
10 — колесо вексельное;
11 — колонки;
12 — колесо часовое;
13 — панель;
14 — вал переводной;
15 — колесо центральное;
16 — пружина;
17 и 19 — колеса промежуточные первое и второе;
18 — мост передний;
20 — колесо секундное;
21 — блок электронный;
22 — винты крепления электронного блока
Механизм состоит из шагового двигателя, основной колесной системы, элемента питания и электронного блока.
Кварцевый генератор часов начинает работать при подключении элементов питания к электронному блоку. Для преобразования электрической энергии в механическую служит шаговый двигатель (9). С триба (7) через первое промежуточное колесо (17) вращение передается на секундное колесо (20). На оси секундного колеса находится секундная стрелка. Для того чтобы привести в движение минутную стрелку, вращение передается дальше, через второе промежуточное колесо (19) и центральное колесо (15), на втулке которого и закреплена минутная стрелка.
Движение с центрального колеса передается на вексельное колесо (10), а оттуда — на часовое колесо (12). Узел центрального колеса снабжен специальным устройством, которое позволяет скоординировать показания минутной и часовой стрелок. Для установки точного времени и перевода минутной и часовой стрелок используется переводной вал (14).
Для установки секундной стрелки на точное время используется устройство стопорения секундной стрелки (5).
Снимите
Снимите электронный блок (21); для этого надо, во-первых, отвернуть два винта (22) крепления электронного блока, чтобы отсоединить его от колонок панели (13) и моста (4); во-вторых, отсоединить электрический разъем.
Снимите шаговый двигатель (9); для этого надо отвернуть два винта (6) крепления шагового двигателя к колонкам панели.
Отверните две гайки (3) крепления редуктора.
Снимите задний мост (4), секундное колесо (20), первое (17) и второе (19) промежуточные колеса.
Снимите устройство стопорения секундной стрелки (5), передний мост (18), центральное колесо (15), вексельное колесо (10), часовое колесо (12).
Снимите пружину (16) и переводной вал (14).
Снимите колонки (11), для чего отверните две гайки крепления колонок к лицевой стороне панели.
При необходимости разберите шаговый двигатель. Для этого надо снять узел ротора шагового двигателя, отвернуть два винта крепления катушки и снять ее. После разборки все детали шагового двигателя и редуктора, кроме катушки, надо промыть в бензине. Для промывания оси ротора двигателя нужно снять катушки и ротор, а само промывание проводить при собранных магнитопроводах.
Основной неисправностью шагового двигателя, как правило, бывает обрыв провода катушки. Ремонт при этом возможен только в том случае, если оборвался внешний конец провода. Процедура ремонта следующая: лак катушки растворите с помощью амилацетата около оборванного конца так, чтобы хватило длины вытянуть провод. Затем паяльником удалите остатки провода с клеммы. Сделайте вокруг этой клеммы 2–3 витка и припаяйте провод заново.
Смочите щетку в смеси спирта с бензином и очистите место пайки, а затем покройте его лаком.
Наиболее часто встречающиеся неисправности электронного блока часов — это отказ интегральной микросхемы и кварцевого резонатора. Эти узлы лучше всего заменить.
Дефекты основной колесной системы исправляются так же, как и в механических часах.
Установите две колонки (11). На правую колонку наденьте пружину (16) и зафиксируйте ее положение штифтом подставки. Затем поставьте на эту же колонку передний мост (18); отгиб пружины должен входить в паз моста.
Первое промежуточное колесо (17) вставьте в отверстие моста трибом вверх. На ось секундного колеса (20) наденьте шайбу и сферическую пружину и также вставьте секундное колесо в отверстие моста.
Слегка приподняв секундное колесо, установите второе промежуточное колесо (19) и стопорное устройство.
Установите задний мост и заверните две гайки.
Положите на задний мост узел основной колесной системы. Минутное колесо поставьте на трубку переднего моста, а переводной вал (14) закрепите в отверстиях переднего и заднего мостов.
