Ремонт часов своими руками. Пособие для начинающего мастера

Солнцев Г.

— Если циферблат качается из-за плохого закрепления в платине или из-за сломанной ножки циферблата, надо завинтить до упора циферблатные винты. Если это не поможет, замените циферблат.

— Если циферблат сместился от центрального положения, отогните ножки циферблата и установите его по центру.

— Если стрелки соприкасаются друг с другом, установите их правильно.

— Если механизм качается в корпусе, затяните винты крепления.

— Если заводной ключ не фиксируется для завода пружины или перевода стрелок, следует проверить, не сломана ли пружина переводного рычага (фиксатора)

или сам рычаг. В этом случае его придется заменить. Если рычаг цел, нужно затянуть до упора его винты.

Если часы останавливаются без видимых причин, проверьте следующие узлы:

— сцепление минутника с ведущим колесом. Оно может быть слишком слабым, в таком случае следует снять минутник с обода колеса, прижать колесо пинцетом и отверткой отогнуть фрикционные лепестки к центру. Если желаемый результат не достигнут, то лучше заменить весь узел;

— может быть сломан или погнут зуб часового колеса, тогда надо заменить часовое колесо.

Пыль и грязь, попавшие в колесную систему, также могут быть причиной остановки. Необходимо промыть механизм, а также проверить, не попал ли в механизм какой-нибудь сломанный винт.

Если часы останавливаются из-за того, что колеса покрыты коррозией, то ее можно попробовать снять; если колеса разъедены сильно, то лучше заменить их.

Часы могут останавливаться из-за того, что погнуты или срезаны зубья барабана, в этом случае надо заменить и барабан и заводную пружину. Кроме того, в барабане могут скапливаться грязь или стружка, поэтому его надо промыть в бензине, а пружину протереть бумагой.

Недостаточный зазор между деталями анкерного хода (например, анкерной вилкой и штифтами) может провоцировать вялый или меняющийся ход часов или даже их остановку.

Дефекты регулятора хода могут привести к тому, что часы будут спешить за один час на несколько минут. Например, за колонку или штифты регулятора может захлестнуться спираль. В таком случае витки спирали надо снять с колонки или штифтов, установить спираль на место и исправить ее, если она деформирована.

Разборка будильника

Процесс разборки будильника немного отличается от разборки наручных часов, поэтому он рассматривается отдельно. Детали устройства механического будильника — на рис. 2.

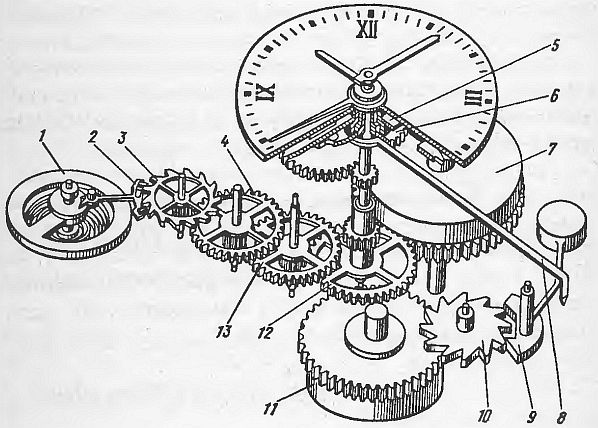

Рис. 2. Кинематическая схема будильника:

1 — узел баланса;

2 — вилка анкерная;

3 — колесо анкерное с трибом;

4 — колесо секундное с трибом;

5 — колесо сигнальное;

6 — колесо часовое;

7 — барабан хода с валом и пружиной;

8 — пружина запора сигнала;

9 — скоба с валом и молоточком;

10 — колесо храповое сигнальное с трибом;

11 — барабан сигнала с валом и пружиной;

12 — колесо центральное с трибом;

13 — колесо промежуточное с трибом

Движение

передается от барабана (7) на центральный триб с центральным колесом (12).

С центрального колеса вращение передается на триб промежуточного колеса (13), затем — на секундное колесо (4) и на анкерное колесо (3). Анкерное колесо через анкерную вилку (2) передает импульс движения на балансовый регулятор.

Механизм сигнала работает следующим образом: движение передается от барабана (11) на триб сигнального колеса (10). Колесо приводит в движение спусковую скобу с валом и молоточком (9). Вся эта система представляет собой спусковой регулятор.

Сигнал действует через специальную пружину (8), которая давит на часовое колесо (6), прижимая его к сигнальному колесу (5). Когда выступ на часовом колесе совпадает с выступом на втулке часового колеса, механизм сигнала приходит в движение.

При разборке будильника в первую очередь надо отвернуть и снять заводные ключи хода и сигнала, затем снять кнопки перевода стрелок. Отвернуть три винта крепления крышки корпуса, снять их. Вынуть кнопку запора сигнала, после чего отвернуть втулку, в которой она находилась, и снять втулку с корпуса.

Вынуть механизм из корпуса. Снять минутную и часовую стрелки. Положить механизм циферблатной стороной вниз. Отвернуть три винта крепления подциферблатника и снять его вместе с сигнальным колесом и сигнальной стрелкой. Перевернуть механизм циферблатной стороной вверх для того, чтобы разобрать механизм перевода стрелок.

Основные неисправности механизма будильников и методы их устранения

— Если минутная стрелка соскочила с вала центрального колеса, замените ее.

— Если заводной ключ касается окружающих деталей, замените его.

— Если стрелки трутся о циферблат, установите их так, чтобы они были параллельны друг другу.

— Если заводная пружина не держится в заведенном состоянии, надо до упора завернуть винт пружины собачки или заменить пружину, если она сломана.

— Если будильник вообще не заводится, надо проверить следующие детали: вал барабана, на котором может быть сорвана резьба; заводное колесо, на валу которого также может быть сорвана резьба. Испорченные детали надо заменить.

— Если будильник спешит, причиной может быть слишком сильная пружина хода. В таком случае во время хода часов слышится характерный пристук.

Пружину надо заменить.

— Если за каждый час будильник спешит на несколько минут, значит, спираль баланса захлестнулась за близлежащие детали (в этом случае ее надо осторожно снять и установить на место) или же сама спираль слиплась из-за попадания смазки (промойте спираль).

— Если будильник отстает, надо проверить пружину хода. Она может быть смята, растянута из-за долгого использования (в этом случае — замените) или просто плохо смазана. Если с пружиной все в порядке, надо проверить баланс. Его спираль может быть неправильно установлена, в механизм могла попасть пыль и загрязнить баланс, наконец, может отсутствовать смазка (или наоборот — смазки слишком много и она загустела).
