Заправка в барабан сильной пружины крупногабаритных часов без приспособлений затруднительна.
Приспособления для навивки и установки пружин крупногабаритных часов в барабан могут быть самых различных конструкций. В этих приспособлениях пружину внутренним концом закрепляют на валу и при помощи рукоятки навивают. На закрученной пружине закрепляют кольцо, исключающее раскручивание последней (фиг. 108, а). Приспособление должно иметь предохранительное храповое устройство, исключающее его поворот в обратную сторону под воздействием пружины.
Пружину вводят в заводной барабан непосредственно с кольцом или, удерживая последнюю рукой (фиг. 108, б), надевают на дружину барабан.
Пружины,

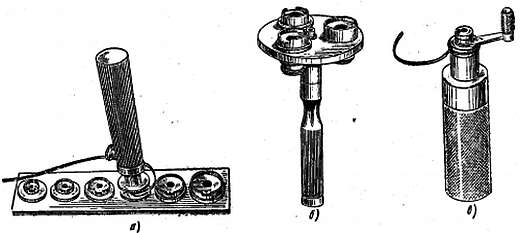

Фиг. 108. Приспособления для заправки пружин крупных часов.
Вставку пружин без приспособлений крупногабаритных часов производят введением внешнего конца пружины в барабан и закреплением его в нем, а затем постепенно заправляют всю пружину. При заправке пружину необходимо хорошо удерживать, так как она может выскочить из барабана и повредить руки или сломаться.
Если необходимо вынуть пружину из барабана, необходимо извлекать ее, начиная с внутреннего витка.
Отверстия в корпусе и в крышке заводного барабана должны быть строго соосны; в некоторых часах делается метка на корпусе и крышке, используемая при посадке крышки; при таком монтаже узел имеет минимальное биение. Когда пружина полностью заведена, ее внешний конец должен идти по касательной к навернутой на вал пружине барабана без перегиба.
Крючок вала барабана часов малых калибров изготовляют вместе с осью из одного куска материала; повреждение его очень редко. При повреждении крючка его срезают. На этом месте высверливают и нарезают отверстие, в которое ввинчивают винт; последний обрабатывают по форме крючка. Следы износа на цапфах вала барабана необходимо удалять шлифованием и затем цапфы тщательно полировать. Шлифование и полирование необходимо производить на токарном станке с применением соответствующих инструментов и абразивов.
В барабанах, как и в колесах зубчатой передачи, встречаются погнутые зубья. В зависимости от размера барабана выпрямление зубьев производят отверткой или лезвием ножа. Если погнуто несколько смежных зубьев, правку их производят так, чтобы инструмент опирался на погнутые зубья. При выпрямлении возможна поломка наиболее слабых зубьев.
Вследствие особой формы зубчатого венца заводного барабана и ограниченности места, которым он располагает, не представляется возможным установить новые зубья или расклепать зубчатый сегмент. В этом случае в зависимости от толщины зубчатого обода каждый зуб заменяется одним или двумя латунными штифтами, а в отдельных случаях стальными штифтами. Отверстия намечаются трехгранной зенковкой, а затем просверливаются. Конический штифт устанавливают точно на уровне внутренней стенки, затем его обрабатывают по форме зуба.
Сломанный крючок корпуса, барабана обычно не восстанавливается, а ставится на другом месте новый.
Погнутое и поцарапанное дно барабана исправляется проточкой.
Если крышка барабана недостаточно надежно держится, следует несколько увеличить обточкой угол наклона посадочного места или на крышке, или на корпусе.
В отдельных типах часов корпус барабана имеет установочный штифт или выемку для крышки, позволяющие ставить крышку в определенном положении.
Перекос барабана, показанный на фиг. 109, недопустим. В таком положении барабан может войти в соприкосновение с другими частями механизма (в местах, указанных стрелками) и вызвать или вялый ход часов из-за увеличивающегося трения, или вовсе привести к остановке их.
Фиг. 109. Недопустимое
Чтобы проверить плоскостное биение заводного барабана, необходимо вынуть пружину, верхнюю цапфу оси заводного вала зажать в цанге, а затем, свободно вращая заводной барабан, следить за биением его верхней или нижней плоскости. Если биение большое, то, переставляя крышки, стараются найти наилучшее их положение, которое и отмечается; если же биение заводного барабана при вращении продолжается, то отверстие протачивают. Заводной барабан устанавливают на оправку и протачивают отверстие крышки. Далее, не вынимая барабана, снимают крышку и протачивают отверстие в корпусе. Резец должен снимать металл только острием, для этого его устанавливают немного под углом по отношению к стенке отверстия. При этом снимают очень небольшую стружку — сводится только биение. Расточенное отверстие для уменьшения радиального зазора можно стянуть пуансоном или в расточенное отверстие вставить втулку-футер.
Футер запрессовывают с небольшим натягом и немного расклепывают плоским пуансоном. Исправление отверстий в платине и мосту производят аналогичным образом, однако с той разницей, что вместо цанги для установки применяют планшайбу с приспособлением для центрирования. Сначала протачивают отверстие в мосту, затем мост снимают и растачивают отверстие в платине. Стягивание отверстий в платине и мосту производят соответствующими пуансонами.
Исследование зубчатого зацепления заводного барабана с трибом центрального колеса показывает, что оно часто имеет дефекты, в результате которых боковая сторона зубьев барабана сильно срабатывается.
Плохое зацепление значительно затрудняет передачу крутящего момента пружины, поэтому его необходимо исправить. Установив дефект, немного запиливают колонки моста и смещают его в нужном (направлении, если же дефект значительный, то лучше заделать отверстия в мосту и платине и с помощью приспособления наметить новое положение заводного барабана. При мелком зацеплении можно удлинить расклепкой зубья заводного барабана. Для выполнения операции расклепки зубьев может быть изготовлена специальная наковальня из куска часовой пружины так, чтобы она точно прилегала к поверхности корпуса барабана. Зубья обтачивают с верхней стороны корпуса. Для этой работы необходимо употреблять хорошо отшлифованный молоток.
Момент пружины двигателя меняется по мере раскручивания пружины. При полном заводе он больше, чем три конце завода. Это непостоянство момента влияет на точность хода часов.
Для выравнивания момента пружинного двигателя в некоторых часах барабан снабжается специальным стопорным устройством.
Одна из конструкций такого устройства, состоящего из кулачка 1 и креста 2, показана на фиг. 110, которую называют механизмом мальтийского креста.
Фиг. 110. Механизм мальтийского креста.
На фиг. 111 приведена характеристика работы пружинного двигателя, из которой видно, что наиболее прямолинейный участок расположен посередине (участки ВС и FE). С помощью механизма мальтийского креста, который позволяет сделать барабану только 4 оборота, выбирают этот прямолинейный участок. Повернув барабан примерно на 1 оборот, устанавливают палец в начальное положение. Через 4 оборота палец упирается в выступ звездочки, и происходит остановка механизма часов; таким образом это устройство как бы отрезает концы характеристики. Палец крепят на квадрате вала. При ремонте необходимо убедиться, что он не трется своей поверхностью о крышку барабана с одной стороны и о выточку платины — с другой. В обоих случаях это вызовет дополнительную потерю энергии пружинным двигателем.
