На схеме также показано направление вращения колес и количество зубьев колес и трибов.

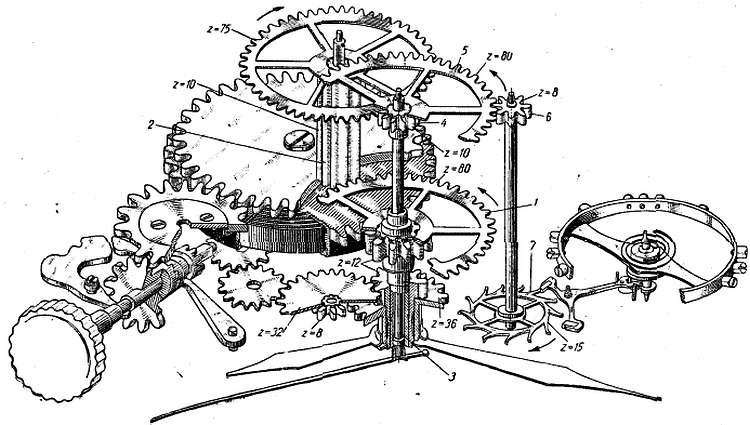

Кинематическая схема часов «Звезда» аналогична схеме часов «Победа» с боковым расположением секундной стрелки. Кинематическая схема карманных часов К-43 показана на фиг. 140.
Фиг. 140. Кинематическая схема часов К-43.
Схема
В этих часах вынуть заводной вал с головкой можно только после снятия стрелок и циферблата.

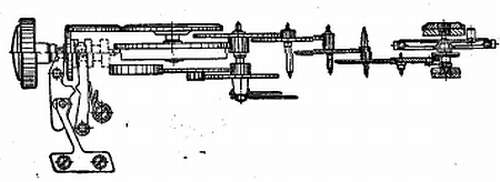

Кинематическая схема часов «Заря» показана на фиг. 141.
Фиг. 141. Кинематическая схема часов «Заря».
Принципиально кинематика этих часов также не отличается от описанных выше. Как было указано выше, сборку механизмов наручных и карманных часов производят на специальных подставках.
В процессе сборки механизма необходимо производить проверку радиальных и осевых зазоров. Для этого механизм часов «Победа» с центральной секундной стрелкой устанавливают в металлической подставке (фиг. 142).
Фиг. 142. Механизм часов «Победа» с центральной секундной стрелкой в подставке.
На фиг. 143 показан порядок сборки ангренажа и проверки зазоров.
Фиг. 143. Проверка зазоров при сборке часов.
В позиции I производят установку барабана и центрального колеса, в позиции II — проверку зазоров центрального и секундного колес, в позиции III — проверку зазоров барабана и центрального колеса, а также установку колес второго ангренажа. В позиции IV показан способ проверки зацепления в механизме с собранным ангренажем.

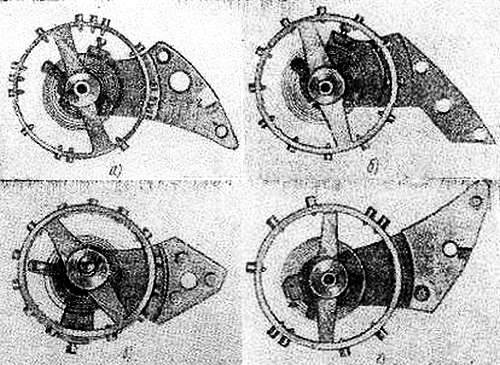

В часах наручных и карманных может наблюдаться посторонний шум, который вызывается усиленным трением в узле спуска и баланса.
Основными причинами могут быть:
а) плохое полирование цилиндрической части и пяток оси баланса;
б) эксцентричность цапф осей и пяток оси баланса;
в) лопнувшие или выкрошенные камни оси баланса;
г) образование выбоин на опорных камнях в точках соприкосновения с пятками оси баланса;
д) плохое закрепление накладных камней оси баланса;
е) касание спирали баланса о какую-либо деталь механизма;
ж) трение витков спирали баланса
з) касание обода баланса или витков спирали о какую-либо деталь механизма;
и) касание эллипса с платиной или выступающим из нее винтом нижней накладки оси баланса или рожка вилки;
к) сильное трение эллипса о плохо обработанные поверхности паза анкерной вилки;
л) касание вилки о свой мост или платину.
Выявление шума производят при прослушивании хода механизма в разных положениях. При этом основными являются положения циферблата вверх или вниз.
§ 15. Размагничивание часов
Стальные детали и узлы часового механизма, как анкерная вилка, спусковое колесо, спираль, заводная пружина и другие, часто подвергаются намагничиванию, что вредно влияет на ход часов. В мастерской необходимо иметь специальное приспособление для размагничивания.
На фиг. 144, а и б показаны установки для размагничивания, представляющие собой соленоиды по обмоткам которых протекает переменный электрический ток.
Фиг. 144. Установка для размагничивания.
В ремонтную мастерскую часто поступают часы, имеющие намагниченные детали, так как их владельцы находились вблизи от электрических установок, излучающих электромагнитное поле.
В часовом механизме магнитному воздействию может подвергаться любая деталь, изготовленная из стали, но особенно анкерные вилки, колеса, спирали балансов и заводные пружины. Часовой мастер при поступлении часов в ремонт в первую очередь должен проверить детали часов на намагниченность. Проверку осуществляют при помощи маленького компаса, отклонение стрелки которого характеризует намагниченность деталей, или стального пинцета, так как к последнему детали часов легко прилипают.
Детали, подвергшиеся намагничиванию в момент влияния на них магнитного поля, занимали в механизме какое-то положение и получили направленную по определенной оси намагниченность. При работе механизма ориентация деталей изменится и магнитное поле их оказывает влияние на другие детали. Возникает нарушение хода часов.
Переменный ток, создающий магнитное поле, характерен тем, что стальные детали, попавшие в зону этого поля, намагничиваются при мгновенном выключении тока.
Если попавшие в зону поля стальные детали выводятся из него не мгновенно, то детали не намагничиваются. Размагничивание деталей часового механизма может быть выполнено в отдельности каждой детали или в собранном механизме. Целесообразнее производить размагничивание собранного механизма.
Выполнение размагничивания каждой детали в отдельности требует значительной затраты времени. Для размагничивания механизм в горизонтальном положении вводится на 1–2 сек. в зону магнитного поля, создаваемого соленоидом, и в таком же положении постепенно выводится из зоны поля на расстояние 1–1,5 м. При выведении механизма из зоны поля целесообразно слегка поворачивать его вокруг оси в одну из сторон. Если с первого раза полного размагничивания не последовало, операция выполняется вторично. Аналогичным образом необходимо поступать при размагничивании отдельных деталей.
