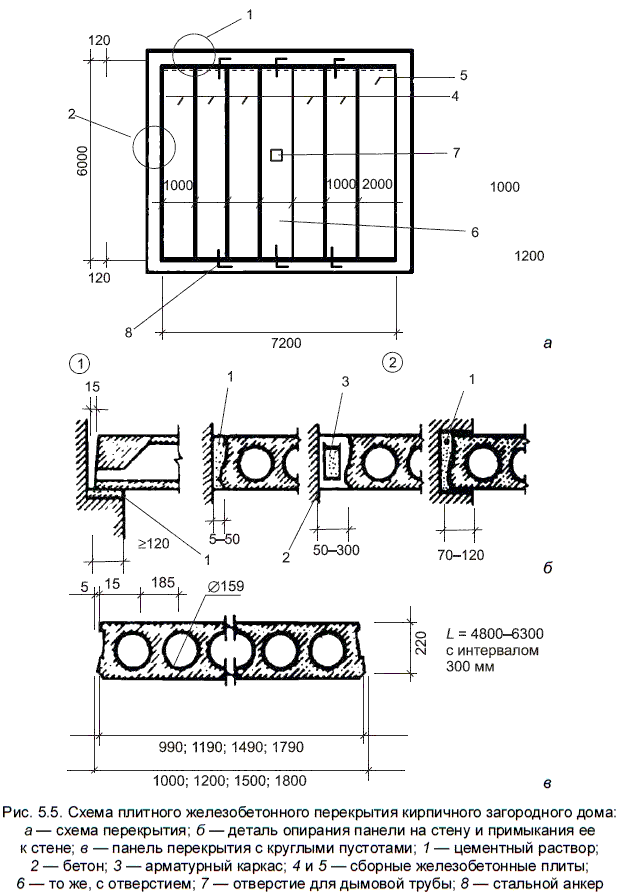

Панели через одну (шаг 2400–3000 мм) соединяют со стенами анкерами-скрутками из стальной проволоки диаметром 8-10 мм, которые крепят к монтажным петлям и заводят в кладку на расстоянии 250 мм от торца панели, заканчивая загибом под углом 90° на длину 380 мм.
Швы между панелями заполняют цементным раствором состава 1:4 (по объему).
Монтаж панелей осуществляют с помощью автомобильных кранов.
Заделка швов в стыках сборных железобетонных перекрытий
Заделка швов
Ремонт перекрытия по деревянным балкам

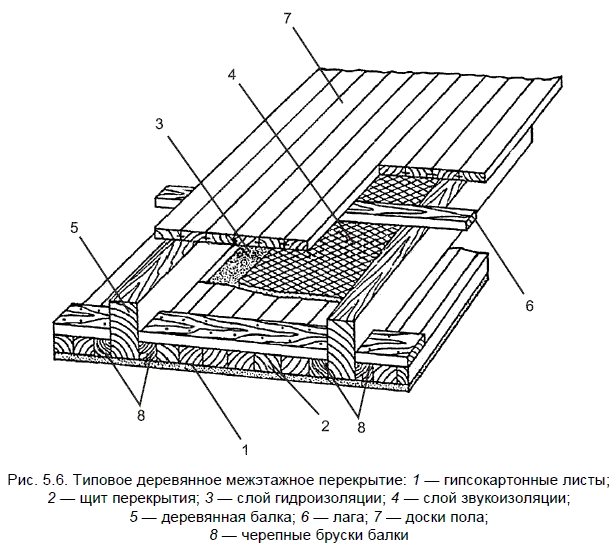

Конструкция перекрытия по деревянным балкам показана на рис. 5.6.

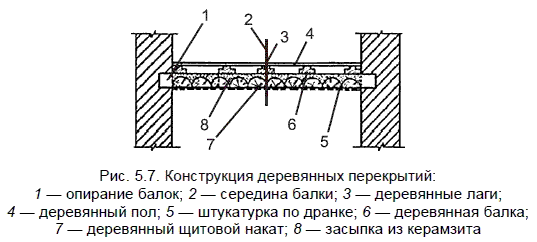

Состояние деревянной несущей балки определяют по звуку простукивания ее обухом топора. Глухой звук свидетельствует о дефектах древесины. Контрольное обследование поврежденного участка выполняется просверливанием отверстия тонким сверлом, чтобы не нарушить структуру балки. Высверленная древесина покажет характер гнили либо поражение жучком (рис. 5.7).
При повреждении концов только одной балки ее закрепляют, подводя под нее деревянную стойку. Затем больные концы очищают от гнили и антисептируют. При повреждении концов нескольких балок под них подводят раму. Далее загнившие концы очищают, антисептируют и болтами или гвоздями крепят на них деревянные накладки так, чтобы сечение двух накладок в сумме было не меньше сечения основной (здоровой) балки. Для выполнения этих работ по длине накладок разбирают накат и снимают черепные бруски.

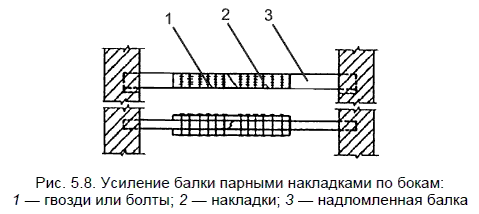

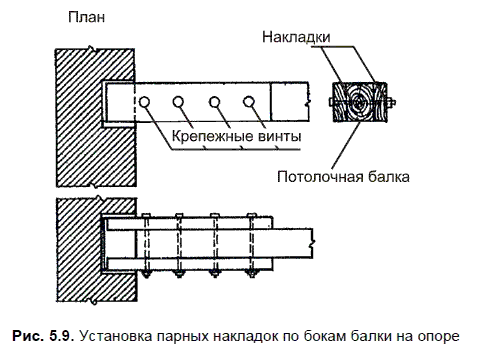

Поврежденный гнилью накат перекрытия, как правило, удаляют вместе с утеплителем. Несущие балки очищают, ремонтируют, в необходимых случаях антисептируют, прибивают черепные бруски и заново выполняют накат (рис. 5.8 и 5.9).

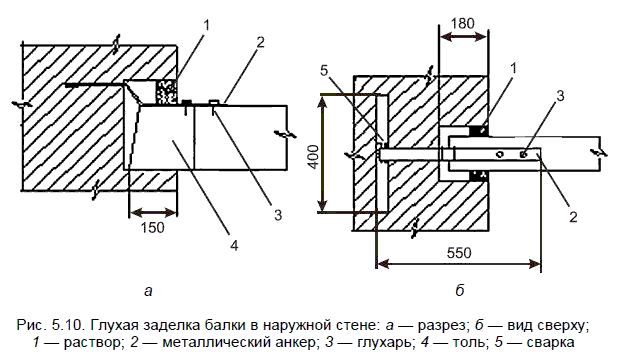

В проектное положение балки заводят под наклоном к горизонтальной плоскости одним концом в заранее подготовленное гнездо высотой 0,4–0,6 м и глубиной, превышающей минимальный размер опирания на 0,15-0,20 м. Затем балку приводят в горизонтальное положение и обратным движением устанавливают на место. При установке балки сохраняют ее связь со стеной: закрепляют существующий анкер, сохраняют между плоскостью балки и стенами зазоры по 40–50 мм для проветривания и ограждают торцы от возможного промерзания.
Ремонт перекрытий по стальным балкам
Основным возможным дефектом перекрытий такого типа является потеря устойчивости металлических балок вследствие коррозии в процессе эксплуатации. Коррозии подвержены как полки, так и стенки металлических балок и на опоре, и в пролете.

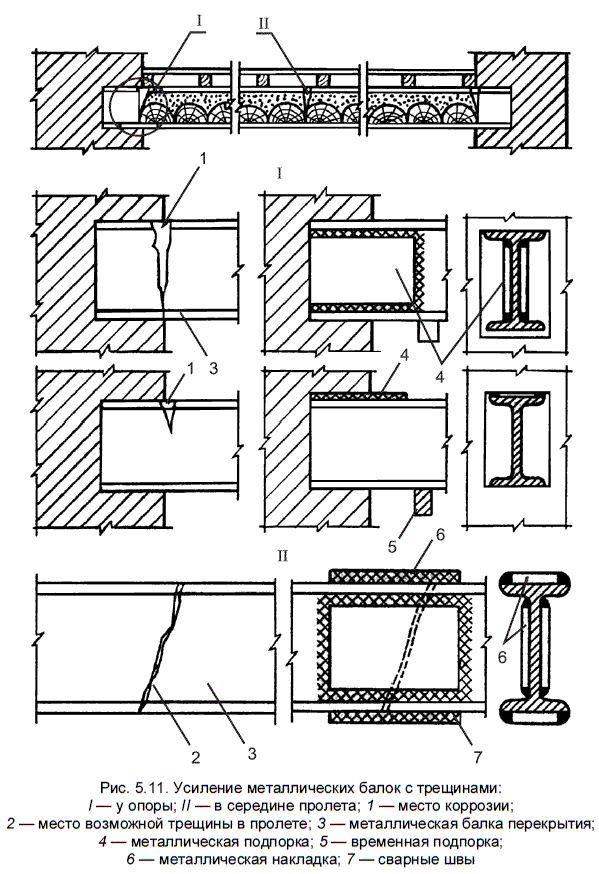

Самый простой метод их ремонта — наваривание металлических пластин-накладок, перекрывающих место коррозии или трещины (рис. 5.11). Толщину металлической
Если коррозии подверглась полка, на нее накладывают металлическую пластину шириной, равной ширине перекрываемого элемента за вычетом двух ее толщин. Высоту сварного шва принимают равной высоте пластины. Поврежденный гнилью накат перекрытия удаляют вместе с утеплителем. Несущие металлические балки очищают, ремонтируют и в необходимых случаях окрашивают по грунтовке, заново выполняя накат.
Перекрытия по металлическим балкам

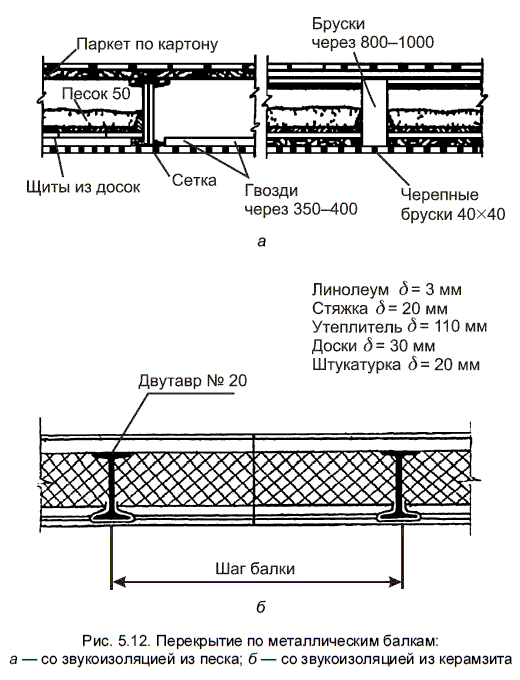

В таких перекрытиях несущим элементом является прокатный профиль: двутавр, швеллер, уголок. Эти перекрытия применяются достаточно редко, хотя использование прокатных стальных элементов имеет ряд достоинств. Металлические балки могут перекрывать большие пролеты (4–6 м и более), конструкция их проста, они долговечны и имеют небольшую строительную высоту. Главным вопросом при изготовлении таких перекрытий является правильный выбор номера проката (высоты элемента), дающего нужную несущую способность. Чтобы выбрать номер проката, надо знать конструкцию перекрытия для подсчета его собственного веса и полезную нагрузку. Полезную нагрузку обычно принимают: 75 кг/м2 для чердачного перекрытия и 150 кг/м2 для межэтажного и цокольного перекрытий. В конструкции перекрытия необходимо предусмотреть: несущий элемент; черепной настил (доски, керамические или бетонные элементы); утеплитель или звукоизоляцию (рис. 5.12). При деревянном заполнении перекрытия и шаге металлических балок 1,0 м для пролета 6,0 м принимают двутавр 20 и двутавр 16 — для пролета 4,0 м и менее.
Ремонт перекрытий из кирпичных сводов по стальным балкам
В кирпичных загородных домах старой постройки встречаются цокольные перекрытия из кирпичных сводов и железобетона (сводчатые и плоские). Иногда в качестве несущих конструкций использовались не плиты, а металлические балки.
В последнем случае плиты работают только как заполнение, поэтому часто они не армировались, а в качестве заполнителя использовался кирпичный щебень. Повреждения таких перекрытий могут быть вызваны различными причинами.
Дефекты кладки проявляются в виде нерегулярных трещин, осадки подпорок свода, трещин в пяте и в замке свода. Если дефекты возникли по статическим причинам, появляются трещины в стыковых швах кладки.
Если трещины появляются в стыковых швах кладки, кладку необходимо подпереть, а над сводом убрать пол и засыпку. Старую окраску с поврежденных мест удаляют, швы вычищают, сверху заливают цементным раствором и расклинивают. После затвердения заливки подпорки убирают.
Трещины в постельных швах ремонтируются так же, только заливку швов производят от пят свода по направлению к замку.
Пробитый свод необходимо прежде всего зафиксировать подпорками, а затем поврежденную кладку в своде устранить, и свод заново выложить качественным кирпичом. Новая кладка ставится на цементный раствор и тщательно вклинивается в старую кладку свода.
Пробитую часть свода можно отремонтировать и бетонированием поврежденного места. Небольшие дефекты ликвидируют с применением подпорок со стальными затяжками, а трещины сверху заделывают специальным цементом, который при гидратации увеличивается в объеме.
