Ремонт и отделка загородного дома
Шрифт:
Материалы для строительных растворов. Для приготовления растворов применяют вяжущие материалы, заполнители и добавки.
К вяжущим материалам относится воздушная известь в виде теста, пушонки и негашеной извести, строительный гипс, портландцемент и др.
Заполнителем растворных смесей является природный либо искусственный песок.
Воздушная известь твердеет только на воздухе, поэтому и получила название воздушной. Она может быть негашеной комовой (известь-кипелка), молотой и гашеной в порошок (известь-пушонка). Негашеная
Известь гасят в гасильном ящике или бочке. В больших количествах гашеную известь хранят в творильной яме, выкопанной в земле и обшитой досками. Чаще всего известь используется в виде теста или извести-пушонки.
Строительный гипс в растворах применяется редко, в основном для выполнения работ в сухих условиях, зато в качестве добавки в известковые штукатурные растворы — очень часто. В известковых растворах гипс повышает прочность, уменьшает сроки схватывания и твердения.
Гипс — это белый или сероватый порошок тонкого помола. Затворенный водой гипс в зависимости от назначения имеет начало схватывания 2-20 минут и конец схватывания 15–30 минут и более.
При необходимости можно продлить срок схватывания гипса, добавив в него замедлитель. Для этого в воду для затворения добавляют 5-20 % известкового теста, или 5-10 % буры, или 0,5–2 % мездрового клея, считая от массы гипса. Эти добавки позволяют продлить срок схватывания гипса до 40–60 минут.
Портландцемент является самым прочным вяжущим материалом. Он имеет марки: 200, 300, 400 (цифры означают прочность на сжатие в кгс/см2). Портландцемент представляет собой сероватозеленый тонко молотый порошок. Для получения растворов различных свойств и назначения используются разновидности портладцемента: белый (или цветной на базе белого), быстротвердеющий, гидрофобный, строительный, сульфатостойкий, пластифицированный, пуццолановый и шлакопортландцемент.
Схватывание цемента, как правило, наступает не ранее, чем через 45 минут и заканчивается не позднее, чем через 12 часов после затворения водой.
Необходимо учитывать, что за время хранения цемента его активность падает примерно на 5 % в месяц. Исходя из этого, следует приобретать свежеизготовленный, а не лежалый цемент. Качество его определяют визуально по признаку окомкования или на ощупь: свежий цемент вытекает из горсти, а лежалый образует комок, т. к. он уже впитал влагу. До тех пор, пока комок еще можно размять пальцами, цемент считается пригодным к употреблению, но дозировку его, как правило, увеличивают на 20–50 %.
Пески-заполнители бывают природные (тяжелые) — кварцевые, полевошпатные — либо искусственные.
Крупность песков должна соответствовать толщине шва и характеру кладки. Так, для бутовой кладки применяют песок с зернами не крупнее 5 мм, а для кирпичной — не крупнее 3 мм.
Зернистость песка приблизительно определяют на ощупь. Размеры зерен крупного песка более 2,5 мм, среднего — от 2 до 2,5 мм, мелкого — менее 1,5 мм.
В строительных растворах заполнители обычно занимают 6065 % объема.
Для растворов марок 25 и 50 допускаемая загрязненность песков глиной и пылью не более 10 %,
В качестве легких заполнителей применяют пески ракушечные, шлаки котельные и доменные гранулированные, керамзитовый песок.
В зависимости от плотности искусственный песок подразделяют на марки по насыпной плотности от 250 до 1100 (цифры означают насыпную плотность песка, кг/м3).
Глина вводится в известковые и цементные растворы в виде добавки в количествах по объему к цементу 1:1. Добавка глины улучшает зерновой состав, повышает водоудерживающую способность, улучшает удобоукладываемость, увеличивает плотность раствора.
Глина состоит из различных минералов, поэтому бывает разного цвета.
Различают тощие, средние и жирные глины. Тощие обычно применяют в чистом виде, средние и жирные добавляют в раствор в меньшем количестве.
Приготовление кладочных строительных растворов. Кладочный раствор можно готовить в бетономешалке емкостью 0,15 м3 либо вручную.
Цементный раствор готовят практически аналогично бетону. В металлический либо деревянный ящик из досок толщиной 25–30 мм с обитым кровельным железом днищем размерами 1x0,5 м или 1,5x0,7 м и высотой 0,2–0,25 м сначала засыпают ровным слоем необходимое количество ведер песка, сверху — полное ведро цемента. Далее смесь перелопачивают до однородной по цвету массы, поливают из лейки отмеренным количеством воды и продолжают перелопачивать до получения однородного состава.
Приготовленный раствор должен быть израсходован в течение 1,5 часов, чтобы он не потерял прочности. Песок для приготовления раствора необходимо предварительно просеять через сито с ячейками 10x10 мм (для каменной кладки).
Раствор из известкового теста готовят сразу, перемешивая его с песком и водой до однородного состава.
Цементно-известковый раствор готовят из цемента, известкового теста и песка.
Известковое тесто разводят водой до густоты молока и процеживают на сите с ячейками 10x10 мм. Из цемента и песка готовят сухую смесь, затворяют известковым молоком до требуемой густоты (консистенции теста).
Цементно-глиняный раствор готовят аналогично цементноизвестковому.

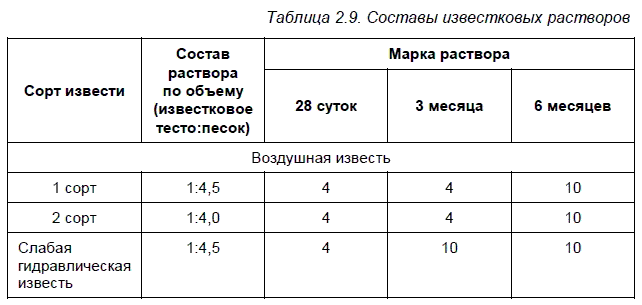

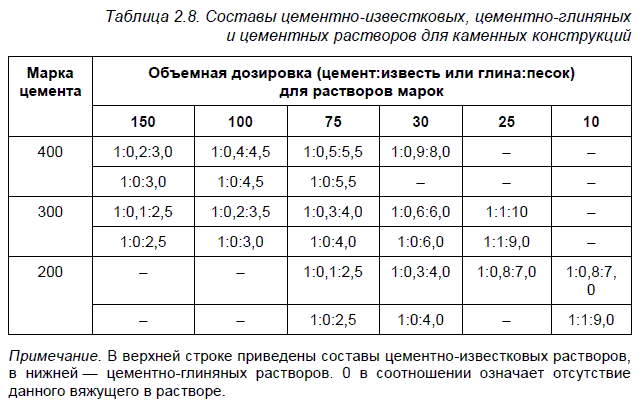

Составы (в объемных частях) цементных, цементно-известковых, известковых и марки растворов приведены в табл. 2.8 и 2.9.

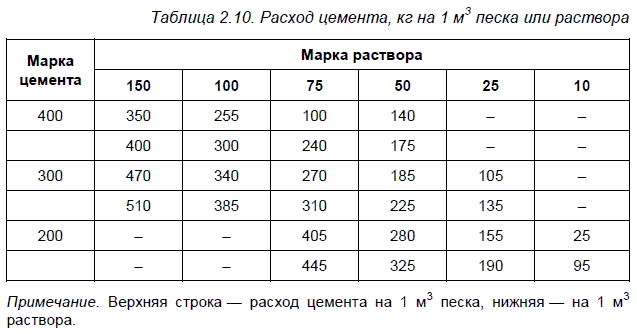

Потребность цемента на 1 м3 песка или цементно-известкового либо цементно-глиняного раствора приведена в табл. 2.10.
Штукатурные растворы
