Ремонт и реставрация мебели и предметов антиквариата

Хорев Валерий Николаевич

Разумеется, сама щетка не должна быть сделана из толстой проволоки, так как иначе она смертельно исцарапает любую, даже самую крепкую поверхность. В этом смысле латунь и бронза вне конкуренции.

Заделка дефектов

После того как поверхность бесстыдно оголена, взору предстает великое множество различных, мелких и крупных, ее повреждений, дотоле скрытых под могучими наслоениями лака, краски и обычной грязи. Самые распространенные из них – трещины, вмятины и царапины. Все они в обязательном порядке должны быть аккуратно расчищены и заделаны.

Трещины делятся на две категории: узкие (до 1 мм) и широкие (2–5 мм). Те, что шире, правильнее именовать разломами и обходиться с ними соответственно. Глубина трещин особой

роли не играет, если при этом не создается угроза прочности конструкции.

В музейной реставрации общепринятой практикой является косметическая заделка мелких трещин и выбоин воско-канифольной мастикой, эдакой темноватой субстанцией, хрупкой и пластичной одновременно. Получается она путем сплавления названных веществ, а популярна ввиду легкости нанесения и, если требуется, удаления, т. е. налицо пресловутая обратимость. Начиная карьеру реставратора, я также отдал дань этому почтенному приему, но почти сразу был вынужден от него отказаться. Беда в том, что лаковые покрытия любой природы, от традиционных спиртовых до самых современных (точнее, их растворители), вступая в контакт с воском, образуют на этом месте неделями не засыхающие проплешины, клейкие, словно изоляционная лента. При этом не играет роли, каким именно способом наносился лак – кисть, тампон и пульверизатор дают одинаково скверный эффект. То же относится и к парафину: малейшая крупинка, попавшая под покрытие, лишает его способности высыхать. Я не берусь судить о тонком химизме бедствия, но, учитывая печальный опыт, категорически не рекомендую сводить вместе воск, парафин и лакокрасочные материалы. Это удивительно и необъяснимо, так как в прежние времена шеллачную политуру наносили именно на выглаженную вощением поверхность.

К счастью, наша книга посвящена не музейной, а бытовой реставрации, потому проблемы обратимости могут быть со спокойной совестью отложены в сторону, а злополучные трещины залиты эпоксидной смолой. Поступая подобным образом, мы не просто делаем дефект малозаметным, но и монолитам ветхую древесину, так как эпоксидка в разогретом виде (греть следует и деревяшку, и клей) затекает в тончайшие полости и капилляры, подчас невидимые глазу. Нетрудно сообразить, как это сказывается на прочности и долговечности. После удаления излишков застывшей смолы в большинстве случаев трещины буквально перестают существовать как зрительно, так и физически. Единственное «но» – следует вдумчиво подходить к проблеме соответствия тональности. Так, если древесина будет обрабатываться морилкой, проклеенные места заявят о себе как вызывающе светлые, и наоборот, темная эпоксидка, залитая в глубокую выемку, даст на светлом фоне четкий контраст. К сожалению, теоретические рекомендации здесь бесполезны, и каждый должен полагаться на собственный горький опыт, поскольку вариантов слишком много.

Если вас не поджимают сроки, пролитые смолой трещины лучше оставить в покое недели на две-три без механической обработки. Дело в том, что отвердевший состав какое-то время продолжает «садиться», то ли подсыхая, то ли кристаллизуясь. Если поверхность зачистить и отшлифовать по-свежему, через определенный срок на заполненных местах образуются неглубокие, но явные ложбинки. Поистине, быстро делаются только злые дела!

В большие трещины, особенно прямые и длинные, следует предварительно легко вбить (на клею, разумеется) клинья или, скорее, полоски, изготовленные из древесины той же породы, оттенка и направления волокон. Такая операция зачастую приводит к полной невидимости весьма пространных разломов шириной от 5 до 10 мм. Огрехи и пустоты заливаются эпоксидкой по упомянутому рецепту.

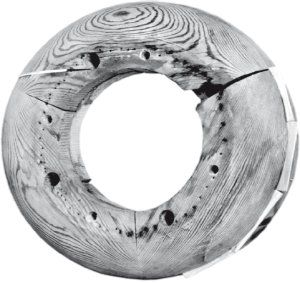

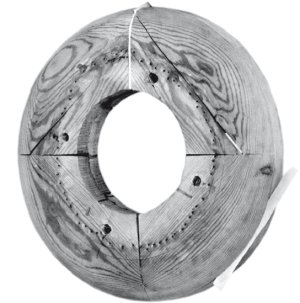

Рис. 11

Проиллюстрируем сказанное характерными примерами. Здесь (рис. 11) показан этап заделки разрывов между сегментами круглой подставки, образовавшихся из-за усушки древесины. Оставить детали без изменений было немыслимо, так как пластины почти полностью

отделились друг от друга и попросту болтались на расшатанных шпильках. Но я сильно подозреваю, что было бы несправедливо сваливать все на пресловутую усушку. То и дело сталкиваясь с примерами невообразимой и ничем не объяснимой неряшливости в изготовлении деталей, не предназначенных для глаз (несущих, формообразующих и т. п.), невольно склоняешься к мысли, что так оно и было изначально: грубо, наспех, из-под топора. Во всяком случае, скверное качество древесины указывает именно на это.

Оба «бублика» шли под обтяжку бархатом, поэтому не имело смысла для заделки разрывов подбирать соответствующую оригиналу породу дерева. Требовалось обеспечить прочность и однородность поверхности, и только. Соответственно, были использованы (легко вбиты на ПВА в трещины) первые попавшиеся рейки и обрезки, которых всегда пропасть в действующей мастерской. Вбиты именно слегка, чтобы не деформировать конструкцию и не создавать новые очаги напряжения, после чего внешние контуры были прошлифованы крупнозернистой эластичной наждачкой на тканевой основе, но не как-нибудь, а лентой шириной в ладонь – во избежание угловатости очертаний. Следует помнить: крупнослойную древесину (ель, сосна, дуб, ясень, некоторые сорта красного дерева) нельзя шлифовать долго, иначе абразив «выест» податливые фрагменты, оставив гребни твердых полос.

Далее: полюбуйтесь на дубовое кресло начала XX века, выполненное в псевдонародном стиле (рис. 12 а, б). Мода на такие предметы прокатилась в указанный период по городам и весям России, оставив после себя изрядное количество всевозможных деревянных топоров, дуг, хомутов и иных атрибутов крестьянского быта. Писали, что на знаменитой Парижской выставке, для которой и был якобы изготовлен первый экземпляр (т. е. оригинал), оно произвело фурор, поскольку чопорная Европа ничего подобного не могла даже вообразить. Так это или нет, но волна популярности поднялась высоко, а мы видим одну из реплик знаменитого экспоната, притом превосходного качества.

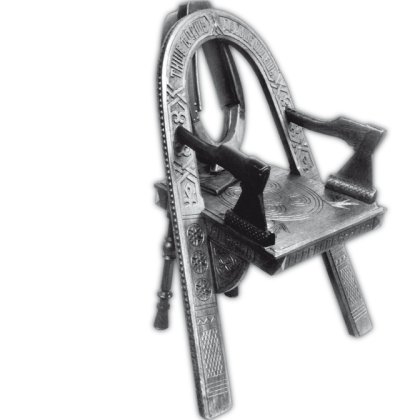

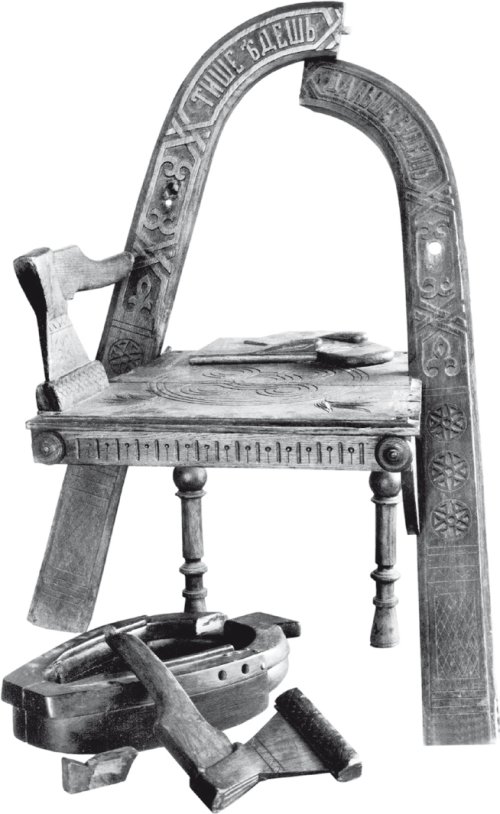

Рис. 12

История данного образца любопытна: я хорошо помню его с детства – кресло стояло в тихом зале краеведческого музея (целехонькое!) и никак нельзя было предположить, что четверть века спустя оно окажется в моих руках в виде полной развалины. Кто и когда умудрился расколотить прочную штуковину цельного дуба, осталось загадкой, по крайней мере, для автора этих строк. Впечатление такое, будто кресло бросили со второго этажа на бетон. Впрочем, удивляться не стоит: сплошь и рядом условия хранения в музейных запасниках ниже всякой критики.

На поверхности даже не имелось сетки мелких трещин, так как кресло, конечно, никогда не знало прямого воздействия воды или обыкновенной сырости. Зато чисто механические травмы были впечатляющими, хотя вполне «операбельными», из тех, при виде которых руки не опускаются. Приятная работа с эффектным результатом, расход клея ЭДП – примерно 100 г. Отсутствие утрат и вторичных наслоений лака (собственно, имелся только единственный оригинальный слой, что удивительно) позволило управиться с ним буквально за неделю (фотофиксация (рис. 12 а) до и после (рис. 12 б) реставрации).

Обратный случай – с роскошным ломберным столиком резного ореха пришлось помучиться месяца полтора или два, так как он весь, снизу доверху и справа налево, был покрыт сотнями мелких и средних трещин, а также дырами от гвоздей, которыми неизвестный потомок гуннов когда-то приколотил расшатанные ножки (удручающе постоянный дефект почти всякого предмета хотя бы полувековой давности, прошедшего через, так сказать, «руки» того или иного столяра– самоучки). Но точно и этого было мало – в столешнице зияла восхитительная дыра с обугленными краями калибра стандартной электрической плитки, прожегшей дерево насквозь (рис. 13 а). Да, на эту картину стоило посмотреть!
