Ремонт и реставрация мебели и предметов антиквариата

Хорев Валерий Николаевич

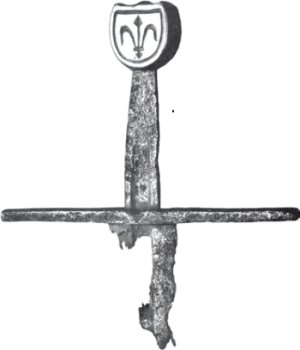

Рис. 49

Давайте рассмотрим каждый из реставрационных этапов подробнее.

Расчистка

Первое, что следует проделать со всяким старым предметом, изготовленным из не боящегося воды материала – хорошенько искупать его с хозяйственным мылом или каким-ни– будь иным средством. Порой этого оказывается вполне достаточно. В том случае, если имеются наслоения краски, лаков, окаменевшей смазки (например,

солидол основательно подсыхает со временем), придется воспользоваться ацетоном или одним из тех ужасных ядовитых составов, что продаются специально для размягчения и снятия застарелых пленок.

Далее наступает черед ржавчины. Эта злодейка предстает в разных обличиях, от легкого поверхностного налета до почти полного замещения изначального металла. Последний вариант нам неподвластен, ибо даже в музеях в подобной ситуации предпочитают оставить раритет как есть, стабилизировав его печальное состояние. Существуют изощренные методы восстановления железа из окислов путем нагревания его в атмосфере водорода, однако мне не приходилось слышать о получении реальных приемлемых результатов подобной алхимии, не говоря уже о взрывоопасности и денежной стоимости таких опытов.

Коль скоро поражена одна только поверхность, есть смысл применить керосин. Обладая щелочной реакцией, он избирательно растворит слабую ржавчину и разрыхлит ее корки в углублениях. Аналогичным действием славится также дизельное топливо (солярка). Разумеется, мелкие детали следует попросту утопить на сутки-двое в какой-нибудь банке, крупные же – обмотать тряпьем и залить керосином.

Крацевание стальной щеткой эффективно, особенно если эту щетку вертит электромотор. Но тут надо смотреть по ситуации – что хорошо для садовых ворот, то канделябру смерть! Так как речь в нашем случае идет не о ремонте гаража, то лучше довериться чистой мускульной силе. Предпочтительна мягкая щетка из тонкой эластичной проволоки, чтобы не царапать предмет.

К сожалению, все вышеперечисленные способы не решают проблемы матерой коррозии, въевшейся, точно оспа, на глубину от 1 до 3–5 мм, и удаление последней целиком и полностью во власти кислот.

Исходя из личного опыта, могу сказать, что наиболее полноценно, чисто и качественно работает H₂S0₄ – серная кислота, хотя соляная и азотная также хороши, однако страшно «дымят», особенно азотка, отравляя все вокруг. Ортофосфорная привлекает относительной безопасностью в обращении, но медлительна и к тому же оставляет на поверхности металла вторичные фосфатные пленки, требующие дополнительного крацевания.

Вероятно, не стоит пояснять, что концентрированная кислота любой природы одновременно уничтожит и ржавчину, и саму сталь, поэтому травят всегда растворами. Чем больше воды, тем нежнее процесс, но и этого мало. Существует класс веществ, именуемых ингибиторами. Будучи добавлены в кислоту, они препятствуют ее воздействию на чистый металл, нисколько не возбраняя растворять окислы, причем настолько успешно, что ингибированную кислоту можно перевозить в простых железнодорожных цистернах.

Известно большое количество промышленных ингибиторов под невразумительными коммерческими названиями, состоящими из цепочки букв и цифр, но в розничную торговлю они практически не поступают, а потому говорить о них бессмысленно. Гораздо полезнее помнить, что общедоступным и эффективным ингибитором служит обычный уротропин, прессованные таблетки которого продаются как «Сухой спирт» или «Сухое горючее» для рыбаков, охотников и туристов. Рецептуру раствора придется подбирать опытным путем в зависимости от вида кислоты, ее концентрации и материала очищаемого предмета, но в целом это будут цифры порядка 0,5–2 %.

Конкретное время выдержки колеблется от минут до суток, в зависимости от состояния предмета.

В любом случае его следует то и дело (минимум каждые полчаса) тереть щетинной кистью, иначе реакция замедляется, а травление будет неравномерным. Дело в том, что любое внешнее препятствие – пузырек газа, чешуйка ржавчины или грязи преграждают кислоте доступ к металлу, и на этом месте остается бугорок с отчетливым краем. Когда целью работы является чистка, подобный недосмотр обернется браком, но в реставрационной практике сплошь и рядом приходится имитировать старое, ноздреватое железо, имея сырьем девственную современную заготовку. Тогда-то упомянутые пузырьки и прочий сор становятся лучшими помощниками. Особенно замечательно, если поверхность чуть-чуть корродированна, имеет окалину, какую-нибудь накипь и т. д. Достаточно погрузить такую деталь в раствор кислоты (разумеется, не ингибированной) с концентрацией порядка 50 % и забыть о ней часов на десять, причем не болтать, не шевелить и вообще никак не тревожить. Уже через два-три часа вы увидите, что вся железка буквально залеплена пузырьками водорода, грязными лохмотьями отслоившихся полу-растворенных окислов и тому подобными субстанциями. В итоге назавтра вы достанете на белый свет великолепно источенное изделие, будто пролежавшее в могильном кургане века и века. Его остается лишь промыть и законсервировать.

И все же главное, о чем всегда следует помнить, – не удаляйте ржавчину, когда ее можно оставить на месте. Действительно древние экземпляры, изготовленные из хорошей стали, часто корродируют весьма своеобразно, а именно: если они пребывают в спокойном состоянии, неважно, под чистым небом или в земле, то металл на большую глубину (иногда – насквозь) замещается продуктами коррозии, но не рыхлыми и гигроскопичными, а удивительно плотными, темного цвета и твердыми, как камень. Удалите их – и вместо клинка ясных очертаний или наконечника стрелы в руках окажется бесформенная губка белого железа.

Вот живой пример (масштаб 2:1) (рис. 50). Изящная штучка с немыслимо правильными гранями едва не на треть состоит из продуктов коррозии, аккуратно заместивших собою кованую сталь. Если бы я вовремя не спохватился и довел травление до конца, реликвия погибла бы. К счастью, я почти сразу понял, к чему идет, и ограничился обыкновенной шлифовкой. Масло и керосин в таких случаях недопустимы, поскольку приводят к отслоению фрагментов.

Рис. 50

Между прочим, этот наконечник стрелы мне подарил один знакомый, подобрав его на кавказском перевале, где, по его словам, их валялась целая россыпь, и таких вот бронебойных, для пронзания кольчуг, и раздвоенных охотничьих. Я бы никогда не поверил, не продемонстрируй он полную пригоршню находок. Теперь смертоносное жало тихо почиет за стеклом в шкафу, радуя глаз и нисколько не меняясь вот уже пятнадцать лет.

Консервация

Оголившуюся после чистки, а потому беззащитную поверхность железа следует немедленно, тотчас же прикрыть какой– нибудь стойкой, плотной и обязательно нейтральной пленкой, иначе ржавчина набросится на него с утроенной энергией.

В роли таких пленок традиционно выступают различные краски на основе высыхающих растительных масел (сегодня – синтетических смол), всевозможные лаки и прочая москательная продукция. Увы, подобные покрытия хороши на улице, но совершенно не годятся для комнатных «жильцов» – художественного металла и оружейной стали. Любой лак, даже такой прочный, тонкий и абсолютно прозрачный, как, например, цапоновый, портит облик изделия – оно приобретает вульгарный вид. Железо должно выглядеть железом.
